Arcserve Replication/High Availability 18.0 システム構成
Arcserve Replication/High Availabilityのシステム構成例および、各構成例で必要な製品ライセンスを紹介します。
ライセンスの考え方については「ライセンスについて 」を参照してください。
また、対応する動作環境については、「動作環境」から詳細を確認してください。
Arcserve Replication と Arcserve High Availability の違いは、「スイッチオーバー／スイッチバック」機能の有無です。
Arcserve High Availabilityでは、「スイッチオーバー／スイッチバック」機能を使用できます。
Arcserve High Availability (スイッチオーバー機能を使用する)場合の構成例
Arcserve Replication (スイッチオーバー機能を使用しない)場合の構成例
Arcserve High Availability (スイッチオーバー機能を使用する)場合の構成例
パターン1：1対1のレプリケーション(OSがStandard Edition)
Windows Standard OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用する)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM17-I | Arcserve High Availability 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |
パターン2：1対1のレプリケーション(OSがEnterprise Edition)
Windows Enterprise OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用する)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM18-I | Arcserve High Availability18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 2 |

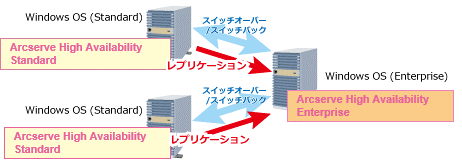

パターン3：N対1のレプリケーション
Windows Standard OS のサーバが2台、Windows Enterprise OS のサーバが1台の場合(スイッチオーバー/スイッチバックを使用する)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM17-I | Arcserve High Availability 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |
| UL1800-HM18-I | Arcserve High Availability 18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 1 |

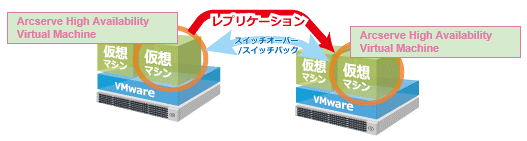

パターン4：仮想OSから仮想OSへのレプリケーション
仮想マシンから仮想マシンへレプリケーションする場合(スイッチオーバー/スイッチバックを使用する)
- ※ライセンスは、レプリケーションを行う仮想マシン数必要です。仮想マシンのOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM19-I | Arcserve High Availability 18.0 for Windows Virtual Machine with Assured Recovery(1年間保守つき) | 2 |

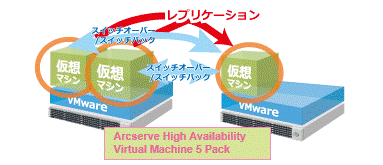

パターン5：仮想OSから仮想OSへのレプリケーション(5ノード内)
仮想マシンから仮想マシンへレプリケーションを行う場合で、対象仮想マシンが合計5台以下(スイッチオーバー/スイッチバックを使用する)
- ※このライセンス一本で、レプリケーションを行う仮想マシンの合計数が5台までの場合に使用できます。仮想マシンのOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM1A-I | Arcserve High Availability 18.0 for Windows Virtual Machine with Assured Recovery 5 Pack(1年間保守つき) | 1 |

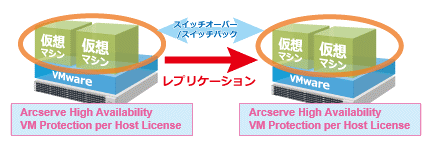

パターン6：複数の仮想OSのレプリケーション
仮想マシンから仮想マシンへレプリケーションを行う場合で、対象仮想マシンが多数存在する(スイッチオーバー/スイッチバックを使用する)
- ※ライセンスは、レプリケーションを行う仮想マシンの入った、物理マシン数必要です。仮想マシンの、台数及びOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM1B-I | Arcserve High Availability 18.0 for Windows VM Protection per Host License(1年間保守つき) | 2 |

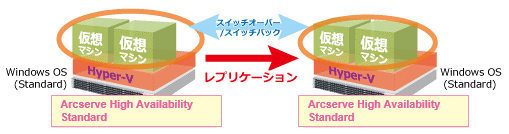

パターン7：Hyper-V環境のレプリケーション
Hyper-VマシンのホストOSに Arcserve High Availability を導入し、仮想マシンをファイルとしてレプリケーションする場合(スイッチオーバー/スイッチバックを使用する)
- ※ライセンスは、レプリケーションを行うHyper-Vマシンごとにライセンスが必要です。仮想マシンの、台数及びOSは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM17-I | Arcserve High Availability 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |
パターン8：1対1のレプリケーション(ファイルサーバ)
ファイルサーバ用途の Windows Standard OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用する)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM16-I | Arcserve High Availability 18.0 for Windows Standard for File Server(1年間保守つき) | 2 |

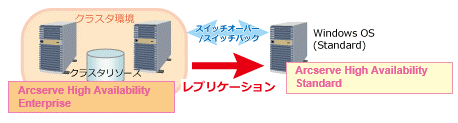

パターン9：クラスタ環境のレプリケーション
導入する環境に、Microsoft Failover Clustering (MSFC)や Microsoft Cluster Service (MSCS)のクラスタ環境がある場合(スイッチオーバー/スイッチバックを使用する)
クラスタ環境内はクラスタリソースグループにつき1ライセンス必要です。クラスタ環境外は、物理環境・仮想環境におけるライセンスの考えに従って、ライセンス数をカウントします。
- クラスタ環境が物理サーバである場合、OSエディションに関係なく、Enterprise ライセンスが必要です
- クラスタ環境にファイルサーバ専用製品は使えません
- 仮想OSによるクラスタ環境へ製品を導入する場合には、Virtual Machine ライセンスを利用可能です。
※レプリケーションの対象にサーバのローカルファイルを指定することはできません
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM18-I | Arcserve High Availability 18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 1 |
| UL1800-HM17-I | Arcserve High Availability 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 1 |
Arcserve Replication (スイッチオーバー機能を使用しない)場合の構成例
パターン1：1対1のレプリケーション(OSがStandard Edition)
Windows Standard OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用しない)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM12-I | Arcserve Replication 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |
パターン2：1対1のレプリケーション(OSがEnterprise Edition)
Windows Enterprise OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用しない)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM13-I | Arcserve Replication 18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 2 |

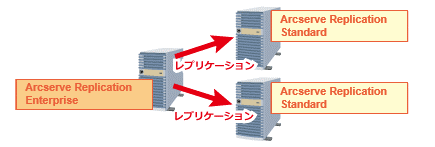

パターン3：1対Nのレプリケーション
Windows Standard OS のサーバが2台、Windows Enterprise OS のサーバが1台の場合(スイッチオーバー/スイッチバックを使用しない)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM13-I | Arcserve Replication 18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 1 |
| UL1800-HM12-I | Arcserve Replication 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |

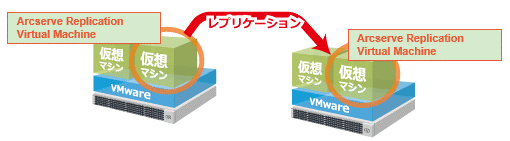

パターン4：仮想OSから仮想OSへのレプリケーション
仮想マシンから仮想マシンへレプリケーションする場合(スイッチオーバー/スイッチバックを使用しない)
- ※ライセンスは、レプリケーションを行う仮想マシン数必要です。仮想マシンのOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM14-I | Arcserve Replication 18.0 for Windows Virtual Machine with Assured Recovery(1年間保守つき) | 2 |

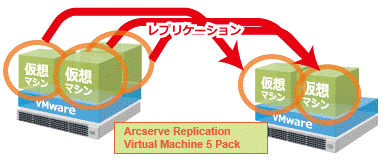

パターン5：仮想OSから仮想OSへのレプリケーション(5ノード内)
仮想マシンから仮想マシンへレプリケーションを行う場合で、対象仮想マシンが合計5台以下(スイッチオーバー/スイッチバックを使用しない)
- ※このライセンス一本で、レプリケーションを行う仮想マシンの合計数が5台までの場合に使用できます。仮想マシンのOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM15-I | Arcserve Replication 18.0 for Windows Virtual Machine with Assured Recovery 5 Pack(1年間保守つき) | 1 |

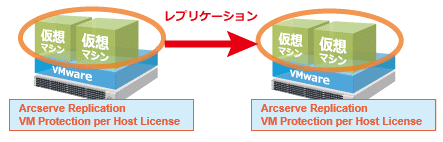

パターン6：複数の仮想OSのレプリケーション
仮想マシンから仮想マシンへレプリケーションを行う場合で、対象仮想マシンが多数存在する(スイッチオーバー/スイッチバックを使用しない)
- ※ライセンスは、レプリケーションを行う仮想マシンの入った、物理マシン数必要です。仮想マシンの、台数及びOSのエディションは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM1D-I | Arcserve Replication 18.0 for Windows VM Protection per Host License(1年間保守つき) | 2 |

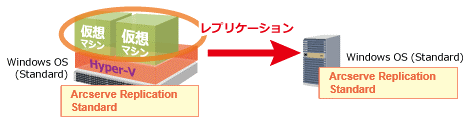

パターン7：Hyper-V環境のレプリケーション
Hyper-VマシンのホストOSに Arcserve Replication を導入し、仮想マシンをファイルとしてレプリケーションする場合(スイッチオーバー/スイッチバックを使用しない)
- ※ライセンスは、レプリケーションを行うHyper-Vマシンごとにライセンスが必要です。仮想マシンの、台数及びOSは関係ありません。
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM12-I | Arcserve Replication 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 2 |

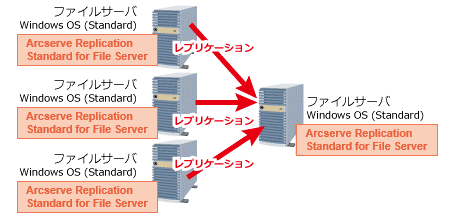

パターン8：N対1のレプリケーション(ファイルサーバ)
ファイルサーバ用途の Windows Standard OS サーバ2台の場合(スイッチオーバー/スイッチバックを使用しない)
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM11-I | Arcserve Replication 18.0 for Windows Standard for File Server(1年間保守つき) | 4 |

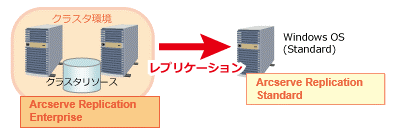

パターン9：クラスタ環境のレプリケーション
導入する環境に、Microsoft Failover Clustering (MSFC)や Microsoft Cluster Service (MSCS)のクラスタ環境がある場合(スイッチオーバー/スイッチバックを使用しない)
クラスタ環境内はクラスタリソースグループにつき1ライセンス必要です。クラスタ環境外は、物理環境・仮想環境におけるライセンスの考えに従って、ライセンス数をカウントします。
- クラスタ環境が物理サーバである場合、OSエディションに関係なく、Enterprise ライセンスが必要です
- クラスタ環境にファイルサーバ専用製品は使えません
- 仮想OSによるクラスタ環境へ製品を導入する場合には、Virtual Machine ライセンスを利用可能です。
※レプリケーションの対象にサーバのローカルファイルを指定することはできません
| 型番 | 製品名 | 数量 |
|---|---|---|
| UL1800-HM13-I | Arcserve Replication 18.0 for Windows Enterprise with Assured Recovery(1年間保守つき) | 1 |
| UL1800-HM12-I | Arcserve Replication 18.0 for Windows Standard with Assured Recovery(1年間保守つき) | 1 |
