Color MultiWriter 3C530/3C550
Color MultiWriter 9160C/9560C
光路(レーザー)部 の清掃手順

  1. 手差しトレイを閉じます(用紙がセットされている場合は取り除いたうえで、トレイを閉じてください)。

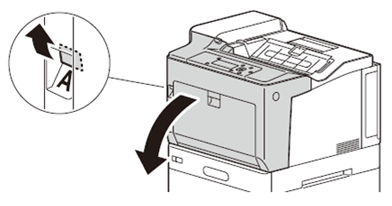

  2. Aレバーを押し上げて、フロントカバーを開けます。

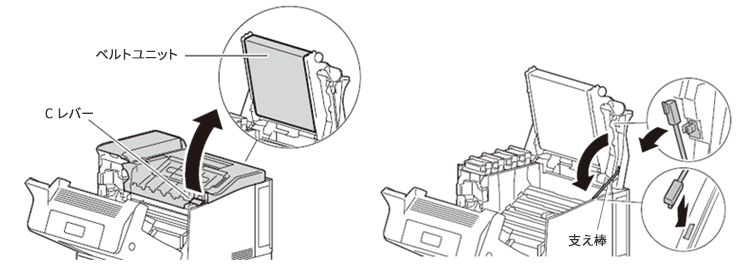

  3. Cレバーを持ち、静かにトップカバーを開けます。
    そのまま、トップカバーの右側についている支え棒を溝に差し込み、トップカバーを固定します。

    【注意】
    • ベルトユニットの表面(黒のフィルム)には触らないでください。
    • 長時間トップカバーを開けたままにすると、ドラムカートリッジが劣化することがあります。10分以内を目安にカバーを閉めるようにしてください。

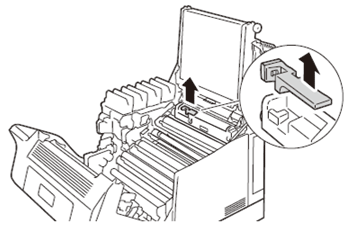

  4. 図の位置にある清掃用パッドを取り外します。

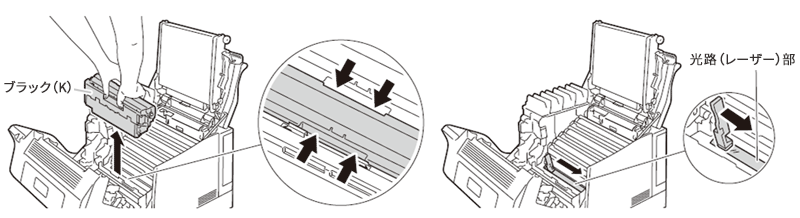

  5. 一番手前のブラック(K)のドラムカートリッジを両手で持ち上げ、取り外します。
    ドラムカートリッジがセットされていた溝に清掃用パッドを差し込み、左右どちらか一方から1回だけガラス面(光路(レーザー)部)の汚れを取り除きます。

    【注意】
    • 取り外したドラムカートリッジは、箱やアルミニウム袋の中に入れる、もしくは、厚い布でくるむなどして、強い光に当たらないようにしてください。
    • ドラムカートリッジを床や机に置く場合は、つかむ部分は上となるように置いてください。
    • ドラムカートリッジに付着したトナーに触れないように注意してください。
    • 指示した場所以外、機械内部には触れないでください。部品によっては高温になっているものがあります。
  6. 取り外したドラムカートリッジを元に位置に取り付けます。

  7. ほかの色のドラムカートリッジも同様に取り外し、ガラス面(光路(レーザー)部)を清掃します。
    ドラムカートリッジの各色の位置は、下図の通りです。

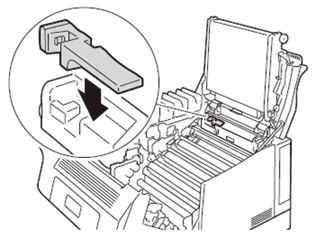

  8. 清掃用パッドを図の位置に戻します。

  9. 支え棒を戻し、トップカバーを静かに手前に倒し、カバー中央部を押して閉じます。

    【注意】
    • トップカバーを閉じるとき、ベルトユニットの表面(黒のフィルム)には触らないでください。
    • トップカバーを閉じるとき、トナーカバーを持たないでください。
  10. フロントカバーを閉じ、清掃を完了します。
