5.品番と図番の関係とは？

さて今回は、品番と図番の関係について解説していきたいと思います。
本題に入る前に、図面についての話から説明しようと思います。

一言で「図面」と呼びますが、図面には様々な種類があります。
一般的に、設計機能を持つ製造業企業には、「図面管理規程」という規程があり、その中で「自社にとっての図面」とはこういうものだ、と定義されています。

その図面の用途で分類すると、例えば、
　・見積図
　・試作図
　・製作図
などですし、記載内容で分類した場合、
　・部品図（単品図）
　・組立図（組図）
　・素材図
などになります。

単品と組図のイメージについては、下記リンク先の図を参照ください。
PLMコラム ～BOM連載シリーズ～第1回
PLMコラム ～品番連載シリーズ～第1回

一方で、品番とはモノを表す番号であり、通常「部品表（BOM）」の管理単位です。
PLMコラム ～BOM連載シリーズ～第1回に掲載されている図の通り、BOMの品目（品番）に対して、単品図（部品図）や、組図が関連付いているという状態が基本的な構造です。

データモデルとして表現すると、品目：図面＝１：１がよく見る構造です。
しかし、そうではない形が通常として発生します。

例を挙げると、
　・図面が多品一様図面となっている場合
　　※多品一様図面：ひとつの図面内に、複数の異なる部品やASSYが表現されている図面のこと。
　　　マルチ図や、集合図とも呼びます。
　・ひとつのモノを見積もるための図面（見積図）、量産製造するための図面（製作図）と用途違いの複数図面がある場合
　・図面の改訂（一般に、三角改訂と呼んだりします）と、品番の改訂が同期せずに進む場合
　　※よくあるケースは、図面の誤記訂正です。
　　　この場合、図面（図番）は改版されますが、品目（品番）は改定されません。
のようなケースです。

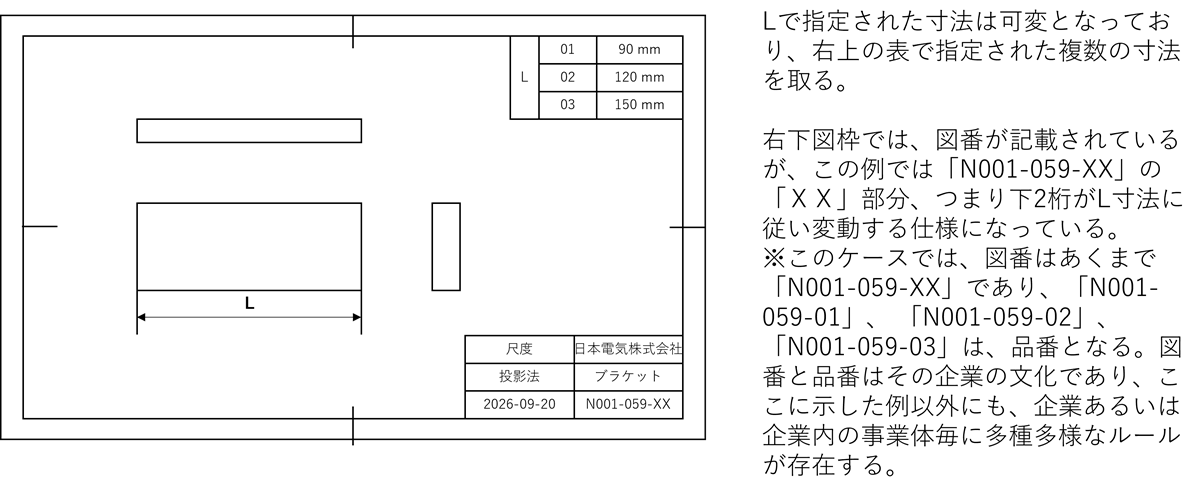

図1：多品一様図（マルチ図）のイメージ

つまり、図番：品番＝n：mとなり、各社の図面の定義やBOMの定義、それらの運用特徴によって、そのデータモデリング結果や機能要件は変わってきます。

この辺りのBOM、図面のデータモデリングが、PLMシステムの業務要件定義・機能要件定義を行う上で根幹となるモデリング内容となり、各社のPLMソリューションでは、「標準ではここまで対応できる」という標準データモデルや標準機能があります。

なお、NECのObbligatoでは、もちろん図番：品番＝n：mで管理することができます。
ObbligatoのBOM機能では、親子の改版について連動・非連動を設定できるほか、標準BOMや製番BOMを管理できます。また、それぞれに関連する図面も適切なデータモデルで管理できます。
