QX-S908MT-4X-PW/QX-S916MT-4X-PW/QX-S924MT-4X-PW
マルチギガベーシックPoE++ レイヤ2スイッチPoE++対応のマルチギガビットイーサネット（1/2.5/5GBASE-T）ポートを搭載
Wi-Fi 7やIPカメラを導入する小規模オフィス環境等での給電に最適

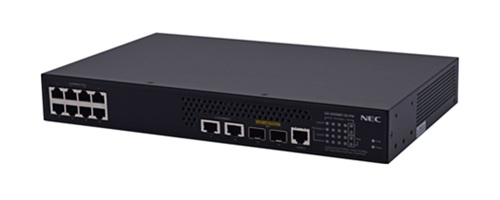

QX-S908MT-4X-PW
| 品名コード | B02014-00901 |
| 希望小売価格(税別) | 287,000円 |
| 100/1000/2.5G/5GBASE-T | 100/1000/2.5G/5G/10GBASE-T | SFP+スロット* |
| 8 | 2 | 2 |

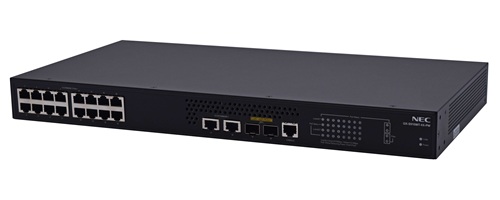

QX-S916MT-4X-PW
| 品名コード | B02014-00902 |
| 希望小売価格(税別) | 438,000円 |
| 100/1000/2.5G/5GBASE-T | 100/1000/2.5G/5G/10GBASE-T | SFP+スロット* |
| 16 | 2 | 2 |
QX-S924MT-4X-PW
| 品名コード | B02014-00903 |
| 希望小売価格(税別) | 512,000円 |
| 100/1000/2.5G/5GBASE-T | 100/1000/2.5G/5G/10GBASE-T | SFP+スロット* |
| 24 | 2 | 2 |
- *実装可能モジュールはSFP/SFP+/QSFP+オプション対応表参照
特長
ループ検出
ループ検出設定ポートから検出パケットを送出し、そのポートに検出パケットが戻ってきた場合、通信をブロックすることによりループを防止する機能です。QX-S900Mシリーズは、検出パケットが創出ポート以外のポートから戻ってきた場合でも通信をブロックできる機能(マルチポートループ検出)に対応しています。
EEE(IEEE802.3az)
EEE(Energy Efficient Ethernet)省電力機能を有効にすることにより、データ通信をしていない(非常に少ない)ポートが自動的に省電力モードに移行し、消費電力を抑えることが出来ます。待機状態のポートへの無駄な電力を削減することにより、省エネを実現します。
マルチギガビット(IEEE802.3bz)
1Gbpsでご利用の既存のCategory5e LANケーブルを引き直すことなくネットワークの高速化(最大100mまでの通信)が可能となります。近年主流となりつつあるPC NICの2.5Gbps対応や、QX-W1200シリーズをはじめとするWi-Fi 7無線LANアクセスポイントの5G有線インタフェース収容に最適です。
ゼロタッチプロビジョニング機能
NetMeisterのゼロタッチプロビジョニング(ZTP)機能に対応しています。装置情報/設定を事前にNetMeisterで登録することにより、現地での設定作業が一切不要となり、キッティング作業の効率化を実現します。また、装置情報は装置本体に表示されているQRコードから簡単に登録することができます。
リミテッドライフタイム保証(LTW)
QX-S900Mシリーズご購入の日から出荷停止後5年までの間、ハードウェアを無償保証いたします。QXシリーズはこれまで培った優れた製品品質とともに、より一層の信頼性をご提供いたします。
クラウド型統合管理サービス
クラウド型統合管理サービス「NetMeister（ネットマイスター）」の子機モードに対応しています。UNIVERGE IXシリーズ等、親機となる機器と組み合わせることで、Webブラウザから対象機器の装置情報取得、コンフィグ取得、ファームウェア更新等、機器の保守・運用管理を簡単に無料で行うことができます。仕様
| 機種名 | S908MT-4X-PW | S916MT-4X-PW | S924MT-4X-PW | |||||
|---|---|---|---|---|---|---|---|---|
| パフォーマンス | スイッチング容量[bps] | 160.0G | 240.0G | 320.0G | ||||
| 転送レート[pps] | 119.0M | 178.5M | 238.0M | |||||
| スイッチング方式(※1) | S&F | |||||||
| MACアドレステーブル | 32K | |||||||
| ARPテーブル | 512 | |||||||
| インタフェース | マルチギガビットイーサネット | 100BASE-TX | 8 | 2 | 16 | 2 | 24 | 2 |
| 1000BASE-T | ||||||||
| 2.5GBASE-T | ||||||||
| 5GBASE-T | ||||||||
| 10GBASE-T | ||||||||
| SFP(1G)/SFP+(10G)スロット | -/2 | -/2 | -/2 | |||||
| コンソールポート/マネージメントポート | ○/- | ○/- | ○/- | |||||
| PoE | 給電可能インタフェース数 | 8 | 16 | 24 | ||||
| 給電規格 | IEEE802.3af/at/bt | |||||||
| 最大供給電力/ポート | 90.0W | |||||||
| 最大供給電力/装置 | 240.0W | 480.0W | 720.0W | |||||
| 無停止給電(WarmReboot時) | ○ | ○ | ○ | |||||
| VLAN | IEEE802.1Q | ○ | ||||||
| VLAN種別(※2) | PORT | |||||||
| 最大VLAN数[IPアドレス設定可能数] | 4094[1] | |||||||
| ポート機能 | Auto Negotiation/速度・全半二重固定 | ○/○ | ||||||
| Auto MDI・MDIX/MDIX固定(※3) | ○/○ | |||||||
| フローコントロール(IEEE802.3X) | ○ | |||||||
| EAP透過/BPDU透過 | ○/○ | |||||||
| パケット転送抑制(Suppression)(※4) | B/M/U | |||||||
| ジャンボフレーム(byte) | 9600 | |||||||
| ループ検出(マルチポートループ対応) | ○ | |||||||
| リンクアグリゲーション(LACP対応) | ○ | |||||||
| パケットフィルタ(ACL) | ○ | |||||||
| QoS | QoSクラス数 | 8 | ||||||
| ルーティング関連 | スタティック/PBR | ○/- | ||||||
| NetMeister | ○ | |||||||
| 管理機能 | telnet/ssh/WEBコンソール | ○/○/○ | ||||||
| ftp・tftpクライアント/ftpサーバ | ○/- | |||||||
| LLDP | ○ | |||||||
| DHCP(※5) | C | |||||||
| NTPクライアント/NTPサーバ | ○/- | |||||||
| syslog/ログファイル | ○/- | |||||||
| SNMPv1/v2c/v3 | ○ | |||||||
| 標準MIB、Private MIB | ○(※6) | |||||||
| エコ機能 | EEE(IEEE802.3az) | ○ | ||||||
| 物理仕様 | 外形寸法(W×D×H)[mm] | 320×200×43.5 | 440×230×43.6 | |||||
| 質量(※7) | 2.7kg | 4.3kg | 4.4kg | |||||
| AC電源入力[50/60Hz](定格/最大) | 100～240V(90～264V) | |||||||
| 最大消費電力 | 347W | 665W | 995W | |||||
| 動作温度/動作湿度(非結露が前提) | 0～50℃/10～90% | |||||||
| 固定用マグネット | OPT-MG01 | OPT-MG01(※8) | ||||||
| 19インチラック搭載用品 | 標準添付 | |||||||
| ウォールマウントキット | OPT-WMK-S3 | |||||||
| VCCI ClassA / RoHS指令対応 | ○/○ | |||||||
| 保証期間 | リミテッドライフタイム保証 | ○ | ||||||
| 省エネ法表示事項(※9) | エネルギー消費効率[W/(Gbit/s)](※10) | - (※11) | ||||||
- ※1:S&F=ストア&フォワード方式、CT=カットスルー方式
- ※2:PORT=ポートベースVLAN、PROT＝プロトコルベースVLAN、IPSub=IPサブネットベースVLAN
- ※3:標準実装のRJ45ポート、SFP/SFP+ポートに1000BASE-T-SFP搭載の場合が対象。マネジメントポートは対象外。
- ※4:B=Broadcast、M=Multicast、U=Unknown unicast
- ※5:C=Client、R=Relay、SV=Server、SN=Snooping
- ※6:標準MIBのみサポート(拡張MIB未サポート)。
- ※7:オプションを含まない本体のみの質量
- ※8:2個手配が必要
- ※9:省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項
- ※10:省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で徐したもの
- ※11:スタティックルーティング機能を有しているため、省エネ法スイッチング機器の対象ではない
機器構成
| 品名コード | 品名 | 略号 | 備考 |
|---|---|---|---|
| 基本部 | |||
| B02014-00901 | QX-S908MT-4X-PW基本部(AC) | QX-S908MT-4X-PW | ・SFPポートに防塵キャップを添付(装置に取り付けて出荷)。 ・本体を壁掛け設置する際には、専用ウォールマウントキットとして、B02014-98886(OPT-WMK-S3)を別途手配して設置することが可能です。 また、別途、以下のマグネットシートを手配して設置することも可能です。 マグネットシート B02014-98765：OPT-MG01 |
| B02014-00902 | QX-S916MT-4X-PW基本部(AC) | QX-S916MT-4X-PW | ・SFPポートに防塵キャップを添付(装置に取り付けて出荷)。 ・本体を壁掛け設置する際には、専用ウォールマウントキットとして、B02014-98886(OPT-WMK-S3)を別途手配して設置することが可能です。 また、別途、以下のマグネットシートを2個手配して設置することも可能です。 マグネットシート B02014-98765：OPT-MG01 |
| B02014-00903 | QX-S924MT-4X-PW基本部(AC) | QX-S924MT-4X-PW | ・SFPポートに防塵キャップを添付(装置に取り付けて出荷)。 ・本体を壁掛け設置する際には、専用ウォールマウントキットとして、B02014-98886(OPT-WMK-S3)を別途手配して設置することが可能です。 また、別途、以下のマグネットシートを2個手配して設置することも可能です。 マグネットシート B02014-98765：OPT-MG01 |
| SFP | |||
| YER7-8 | 1port 1000BASE-T SFP (RJ-45) | 1000BASE-T-SFP | |
| YER3-B | 1port 1000BASE-SX SFP (MM, LC) | 1000BASE-SX-SFP | |
| YER3-A | 1port 1000BASE-LX SFP (SM, LC) | 1000BASE-LX-SFP | |
| YER3-9 | 1port 1000BASE-ZX40 SFP (SM, LC) | 1000BASE-ZX-LR-SFP | ・伝送距離: 40km |
| YER3-7 | 1port 1000BASE-ZX70 SFP (SM, LC) | 1000BASE-ZX-VR-SFP | ・伝送距離: 70km |
| B02014-98793 | 1port 1000BASE-BX10-D SFP (SM, LC) | 1000BASE-BX10-D-SFP | ・伝送距離: 10km |
| B02014-98792 | 1port 1000BASE-BX10-U SFP (SM, LC) | 1000BASE-BX10-U-SFP | ・伝送距離: 10km |
| B02014-98774 | 1port 1000BASE-BX40-D SFP(SM,LC) | 1000BASE-BX40-D-SFP | ・伝送距離: 40km |
| B02014-98773 | 1port 1000BASE-BX40-U SFP(SM,LC) | 1000BASE-BX40-U-SFP | ・伝送距離: 40km |
| SFP+ | |||
| B02014-98722 | 1port 10GBASE-T SFP+(RJ-45) | 10GBASE-T-SFP+ | ・使用条件はマニュアルを参照ください。 ・伝送距離 伝送距離は、通信速度とケーブルカテゴリによって以下のようになります。 使用可能な通信速度はマニュアルを参照ください。 10GBASE-T時：30m （カテゴリ6a/7） 1000M時：100m（カテゴリ5e） |
| B02014-98780 | 1port 10GBASE-SR SFP+(MM,LC) | 10GBASE-SR-SFP+ | ・伝送距離: 300m |
| B02014-98779 | 1port 10GBASE-LR SFP+(SM,LC) | 10GBASE-LR-SFP+ | ・伝送距離: 10km |
| B02014-98778 | 1port 10GBASE-ER SFP+(SM,LC) | 10GBASE-ER-SFP+ | ・伝送距離: 40km |
| B02014-98740 | 1port 10GBASE-ZR SFP+(SM,LC) | 10GBASE-ZR-SFP+ | ・伝送距離: 80km |
| B02014-98783 | SFP+銅線ケーブル(1m) | CAB-1M-SFP+ | ・伝送距離: 1m |
| B02014-98782 | SFP+銅線ケーブル(3m) | CAB-3M-SFP+ | ・伝送距離: 3m |
| QSFP+ | |||
| B02014-98753 | QSFP+/4SFP+変換銅線ケーブル(3m) | CAB-3M-QSFP+/4SFP+ | ・伝送距離: 3m ・SFP+側のみ接続可能です。 |
| オプション | |||
| B02014-98765 | マグネットシート01 | OPT-MG01 | ・QX-S908MT-4X-PWをマグネット設置する場合に手配が必要です。 ・QX-S916MT-4X-PW, QX-S924MT-4X-PWをマグネット設置する場合に2個手配が必要です。 ・装置本体には標準添付されません。 |
| B02014-98886 | ウォールマウントキットType3 | OPT-WMK-S3 | ・QX-S908MT-4X-PW, QX-S916MT-4X-PW, QX-S924MT-4X-PWに使用します。 ・本体を壁掛け設置する際には、専用ウォールマウントキットとして、本製品を別途手配して設置することが可能です。 ・装置本体には標準添付されません。 |
| YER1-B | コンソールケーブル | CAB-Console | ・装置基本部には標準添付されていません。 |
| B02014-98801 | QX-MANU | QX-MANU | ・QXシリーズのマニュアルDVDです。 ・マニュアルの社外WEB公開に伴い、装置基本部には製品マニュアル(DVD-ROM)は添付されていません。 |
