QX-S724GT-4X
1Gベーシック レイヤ2スイッチVLAN、QoS、ループ検出、IEEE802.１Xなどの機能に加え、PTP機能を搭載
IP化が進む放送業界等の高精度な時刻同期基盤に最適

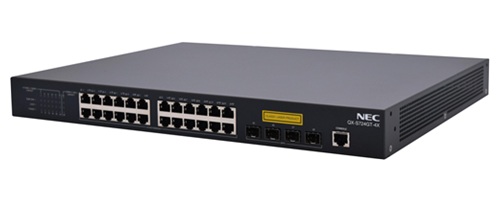

QX-S724GT-4X
| 品名コード | B02014-00723 |
| 希望小売価格(税別) | 787,700円 |
| インタフェース* |
| 10/100/1000 BASE-T×24 SFP+×4 |
- *実装可能モジュールはSFP/SFP+/QSFP+オプション対応表参照
特長
PTP(IEEE1588v2)
プライベートLTE(sXGP)やローカル5Gで通信を行うためには、従来のNTP(Network Time Protocol)より高精度な時刻同期が必要になります。IPネットワークを利用するPTP(Precision Time Protocol)は高精度な時刻同期を行えます。
ループ検出
ループ検出設定ポートから検出パケットを送出し、そのポートに検出パケットが戻ってきた場合、通信をブロックすることによりループを防止する機能です。QX-S700Gシリーズは、検出パケットが創出ポート以外のポートから戻ってきた場合でも通信をブロックできる機能(マルチポートループ検出)に対応しています。
EEE(IEEE802.3az)
EEE(Energy Efficient Ethernet)省電力機能を有効にすることにより、データ通信をしていない(非常に少ない)ポートが自動的に省電力モードに移行し、消費電力を抑えることが出来ます。待機状態のポートへの無駄な電力を削減することにより、省エネを実現します。
PrivateVLAN
PrivateVLAN機能は、Primary vlan内にSecondary vlanを作成することにより、Primary vlanとSecondary vlanとの通信、および同じSecondary vlan同士の通信のみを許可するアクセス制御ネットワークを実現します。隣り合う同じアドレス体系(同じPrimary vlan所属)のクライアントやサーバ同士の通信は遮断し、アップリンクへの通信のみ許可したい場合などに有効な機能です。
リミテッドライフタイム保証(LTW)
QX-S700Gシリーズご購入の日から出荷停止後5年までの間、ハードウェアを無償保証いたします。QXシリーズはこれまで培った優れた製品品質とともに、より一層の信頼性をご提供いたします。
インテリジェントな有線・無線統合管理
UNIVERGE QXシリーズの有線・無線製品は、QX-MC（QX Management Center）で一体管理可能です。仕様
| 機種名 | QX-S724GT-4X | ||
|---|---|---|---|
| パフォーマンス | スイッチング容量[bps] | 128.0G | |
| 転送レート[pps] | 95.2M | ||
| スイッチング方式(※1) | S&F | ||
| MACアドレステーブル | 32K | ||
| インタフェース | 10/100/1000BASE-T | 24 | |
| SFP(1G)/SFP+(10G)/SFP28(25G)スロット | -/4/- | ||
| コンソールポート/マネージメントポート | ○/- | ||
| VLAN | IEEE802.1Q | ○ | |
| VLAN種別(※2) | PORT | ||
| 最大VLAN数[IPアドレス設定可能数] | 4094[128] | ||
| ポート機能 | Auto Negotiation/速度・全半二重固定 | ○/○ | |
| Auto MDI・MDIX/MDIX固定(※3) | -/○ | ||
| フローコントロール(IEEE802.3X) | ○ | ||
| EAP透過/BPDU透過 | ○/○ | ||
| ポートアイソレート/PrivateVlan | ○/○ | ||
| パケット転送抑制(Suppression)(※4) | B/M/U | ||
| ジャンボフレーム(byte) | 10240 | ||
| ループ検出(マルチポートループ対応) | ○ | ||
| リンクアグリゲーション(LACP対応) | ○ | ||
| スパニングツリー(※5) | S/R/M | ||
| QoS | SPQ/WRR/WFQ/WRED | ○/○/-/- | |
| 帯域制限(※6) | LR | ||
| トラスト/マーキング | ○/- | ||
| QoSクラス数 | 8 | ||
| セキュリティ | 対応認証方式（※7） | .1X | |
| マルチキャスト | IGMP/MLDスヌーピング | ○/- | |
| 管理機能 | telnet/ssh/WEBコンソール | ○/○/- | |
| ftp・tftpクライアント/ftpサーバ | tftpクライアントのみ | ||
| DHCP(※8) | C | ||
| NTPクライアント/NTPサーバ | ○/- | ||
| PTP(IEEE1588v2)(※9) | TC/BC | ||
| syslog/ログファイル | ○/- | ||
| SNMPv1・v2c・v3/RMON | ○(※10)/- | ||
| ポートミラーリング | ○ | ||
| エコ機能 | EEE(IEEE802.3az) | ○ | |
| 物理仕様 | 外形寸法(W×D×H)[mm] | 420×330×43 | |
| 質量(※11) | 4.1kg | ||
| AC電源入力[50/60Hz](定格/最大) | 100V (90～110V) | ||
| 最大消費電力 | 39W | ||
| ファンレス | ○ | ||
| 動作温度/動作湿度(非結露が前提) | 0～45℃/5～93% | ||
| 19インチラック搭載用品 | 標準添付 | ||
| ウォールマウントキット | 標準添付 | ||
| VCCI ClassA / RoHS指令対応 | ○/○ | ||
| 保証期間 | リミテッドライフタイム保証 | ○ | |
| 省エネ法表示事項(※12) | エネルギー消費効率[W/(Gbit/s)](※13) | A区分 0.6 | |
| 最大実効伝送速度[Gbit/s)](※14) | 64 | ||
| 測定時ポート速度とポート数 | 1Gbit/s | 24 | |
| 10Gbit/s | 4 | ||
| 省エネルギーラベル(※15) |  2011年度基準 | ||
| 省エネルギー基準達成率[%](※16) | 256 | ||
- ※1:S&F=ストア&フォワード方式、CT=カットスルー方式
- ※2:PORT=ポートベースVLAN、PROT＝プロトコルベースVLAN、IPSub=IPサブネットベースVLAN
- ※3:標準実装のRJ45ポート、SFP/SFP+ポートに1000BASE-T-SFP搭載の場合が対象。マネジメントポートは対象外。
- ※4:B=Broadcast、M=Multicast、U=Unknown unicast
- ※5:S=STP(IEEE802.1d)、R=RSTP(IEEE802.1w)、M=MSTP(IEEE802.1s)、P=PVST+/Rapid-PVST+
- ※6:LR=Line Rate、CAR=Committed Access Rate、GTS=Generic Traffic Shaping
- ※7:.1X=802.1X認証、MAC=MAC認証、WEB=WEB認証、TRI=トリプル認証、MS=マルチステップ認証、LOC=ローカル認証
- ※8:C=Client、R=Relay、SV=Server、SN=Snooping
- ※9:TC=transparent clock、BC=boundary clock
- ※10:標準MIBのみサポート(拡張MIB未サポート)。
- ※11:オプションを含まない本体のみの質量
- ※12:省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項
- ※13:省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で徐したもの
- ※14:省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における1秒間の出力フレーム数x1フレームのビット数の総和
- ※15:「エネルギー消費機器の小売の事業を行う者が取り組むべき措置」に基づく表示事項
- ※16:日本工業規格Ｃ9901の算出式に基づき、省エネ法で定める基準エネルギー消費効率を省エネ法で定める測定方法により測定したエネルギー消費効率で除したもの。2011年度基準で表示。"-"は対象外製品を示す。
機器構成
| 品名コード | 品名 | 略号 | 備考 |
|---|---|---|---|
| 基本部 | |||
| B02014-00723 | QX-S724GT-4X基本部(AC) | QX-S724GT-4X | |
| SFP | |||
| YER7-8 | 1port 1000BASE-T SFP (RJ-45) | 1000BASE-T-SFP | |
| YER3-B | 1port 1000BASE-SX SFP (MM, LC) | 1000BASE-SX-SFP | |
| YER3-A | 1port 1000BASE-LX SFP (SM, LC) | 1000BASE-LX-SFP | |
| SFP+ | |||
| B02014-98722 | 1port 10GBASE-T SFP+(RJ-45) | 10GBASE-T-SFP+ |
・使用条件はマニュアルを参照ください。 |
| B02014-98780 | 1port 10GBASE-SR SFP+(MM,LC) | 10GBASE-SR-SFP+ | ・伝送距離: 300m |
| B02014-98779 | 1port 10GBASE-LR SFP+(SM,LC) | 10GBASE-LR-SFP+ | ・伝送距離: 10km |
| オプション | |||
| YER1-B | コンソールケーブル | CAB-Console | ・装置基本部には標準添付されていません。 |
| B02014-98801 | QX-MANU | QX-MANU | ・QXシリーズのマニュアルDVDです。 ・マニュアルの社外WEB公開に伴い、装置基本部には製品マニュアル(DVD-ROM)は添付されていません。 |
