UNIVERGE IXシリーズ 技術情報
設定事例Amazon VPCとのVPN接続（IKEv2）
「UNIVERGE IXシリーズ」を使用して、 Amazon VPC（Amazon Virtual Private Cloud）とIPsec-VPN(IKEv2)で接続する際の設定例を紹介します。
Amazon VPCを利用することにより、AWS（Amazon Web Service）上に仮想プライベートネットワークを構築することが可能です。
- ※本ページに掲載の設定例は当社で接続確認を行っておりますが、接続性を保証するものではありません。
- ※当社は、Amazon VPCサービスに関連して発生した如何なる障害に対して、一切の責任を負いません。
- ※Amazon VPCサービスをご利用になる際は、必ずAmazon VPCサービスの利用規約を確認し、利用規約にしたがって運用してください。
接続構成
この設定例では、「IX2107」のGE0ポートをWAN側インタフェース、GE1（SW-HUB）ポートをLAN側インタフェースとして使用しています。また、WAN回線との接続にはPPPoEの固定IPアドレスを使用しています。
「IX2107」のIPsecの対向となる仮想プライベートゲートウェイとは、2本のIPsecトンネルを設定し、BGPで冗長化しています。
AmazonVPCの設定
はじめに
AWSマネジメントコンソール（AWS Management Console）でIX2107と接続するための各種設定を行う必要があります。
マネジメントコンソールの使用方法については、Amazon Web Services社のサイトでご確認ください。
リージョンの設定
-
AWSのリージョンを選択します。
右上のリージョン(例では「東京」)をクリックします。
-
国内のリージョンが選択されていない場合は「アジアパシフィック(東京)」を選択します。
VPCの作成
-
AWSにログインします。
ページ上部の検索欄に「VPC」と入力し、検索を実行します。
検索結果の一覧から「VPC」をクリックします。
-
VPCダッシュボードから「VPCを作成」をクリックします。
-
作成するリソースは「VPCのみ」を選択します。
各項目を以下のように入力します。名前タグ TEST_VPC [任意の名称] IPv4 CIDRブロック 10.0.0.0/16 IPv6 CIDRブロック IPv6 CIDRブロックなし テナンシー デフォルト 「VPCを作成」をクリックします。
サブネットの作成
-
サイドメニューから「サブネット」をクリックします。
-
メイン画面の「サブネットを作成」をクリックします。
-
VPC IDは作成したVPCを選択します。
-
各項目を以下のように入力します。
サブネット名 TEST_subnet [任意の名称] アベイラビリティゾーン アジアパシフィック(東京)/ap-northeast-1a IPv4 VPC CIDRブロック 10.0.0.0/16
[VPC作成時のCIDRブロックが自動的に割り当て]IPv4サブネット CIDRブロック 10.0.0.0/24
[VPC内のプライベートサブネット]
「サブネットを作成」をクリックします。
カスタマーゲートウェイ（CGW）の作成
-
サイドメニューから「カスタマーゲートウェイ」をクリックします。
-
メイン画面の「カスタマーゲートウェイを作成」をクリックします。
-
各項目を以下のように入力します。
名前タグ TEST_CGW [任意の名称] BGP ASN 65000 [デフォルト値] IPアドレス 203.0.113.1 [IXルータのWAN側IPアドレスを入力]
ASN証明書 未選択 デバイス 未入力
「カスタマーゲートウェイを作成」をクリックします。
仮想プライベートゲートウェイ（VGW）の作成
-
サイドメニューから「仮想プライベートゲートウェイ」をクリックします。
-
メイン画面の「仮想プライベートゲートウェイを作成」をクリックします。
-
各項目を以下のように入力します。
名前タグ TEST_VGW [任意の名称] 自立システム番号(ASN) Amazon デフォルト ASN
「仮想プライベートゲートウェイを作成」をクリックします。
-
仮想プライベートゲートウェイにVPCをアタッチします。 仮想プライベートゲートウェイのIDをクリックします。
右上の「アクション」をクリックし、「VPCへアタッチ」を選択します。
「使用可能なVPC」で作成したVPCを選択します。 「VPCへアタッチ」をクリックします。
ルートテーブルの設定
-
サイドメニューの「ルートテーブル」をクリックします。
-
作成したVPCが関連付けされているルートテーブルIDを選択します。
-
ページ下部の「ルート伝播」を選択し、「ルート伝播の編集」を選択します。
-
ルート伝播の編集の「有効化」にチェックを入れ、「保存」をクリックします。
セキュリティグループの設定
-
サイドメニューから「セキュリティグループ」をクリックします。
-
関連付けされているセキュリティーグループIDをクリックします。
-
ページ下部の「アクション」をクリックし、「インバウンドのルールを編集」を選択します。
-
ここでは、ローカル環境からインスタンスにアクセスする簡易的なファイアウォールルールを作成しています。環境に合わせて、ファイアウォールルールを作成してください。
タイプ すべてのトラフィック プロトコル すべて [自動選択] ポート範囲 すべて [自動選択] ソース Anywhere-IPv4
「ルールを保存」をクリックします。
Site-to-Site VPNの作成
-
サイドメニューから「Site-to-Site VPN 接続」をクリックします。
-
メイン画面の「VPN接続を作成する」をクリックします。
-

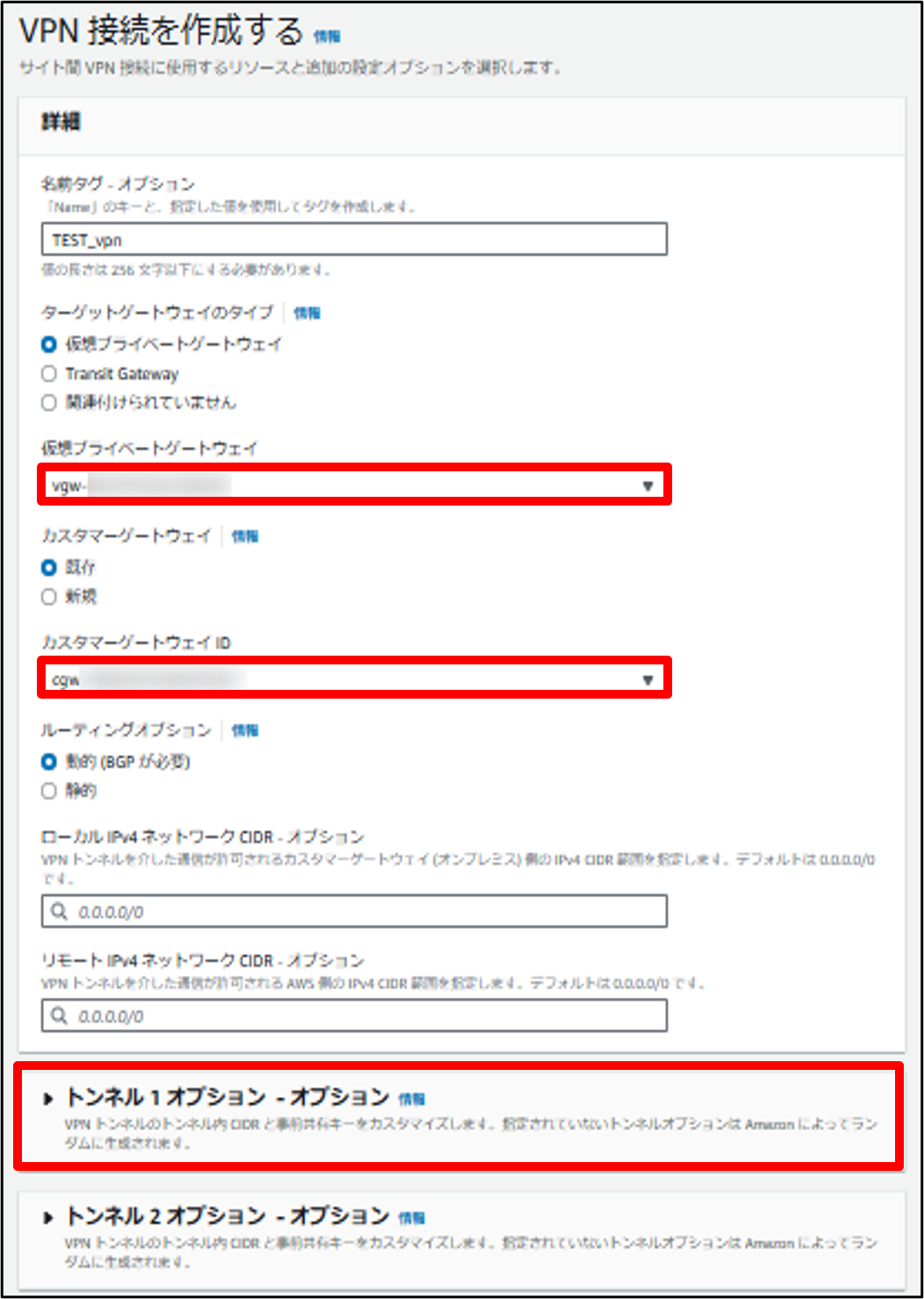

各項目を以下のように入力します。
名前タグ TEST_vpn [任意の名称] ターゲットゲートウェイのタイプ 仮想プライベートゲートウェイ [自動選択] 仮想プライベートゲートウェイ 作成したVGW IDを選択 カスタマーゲートウェイ 既存 [自動選択] カスタマーゲートウェイID 作成したCGW IDを選択 ルーティングオプション 動的(BGPが必要) [自動選択] ローカルIPv4ネットワークCIDR – オプション 未記入 リモートIPv4ネットワークCIDR - オプション 未記入

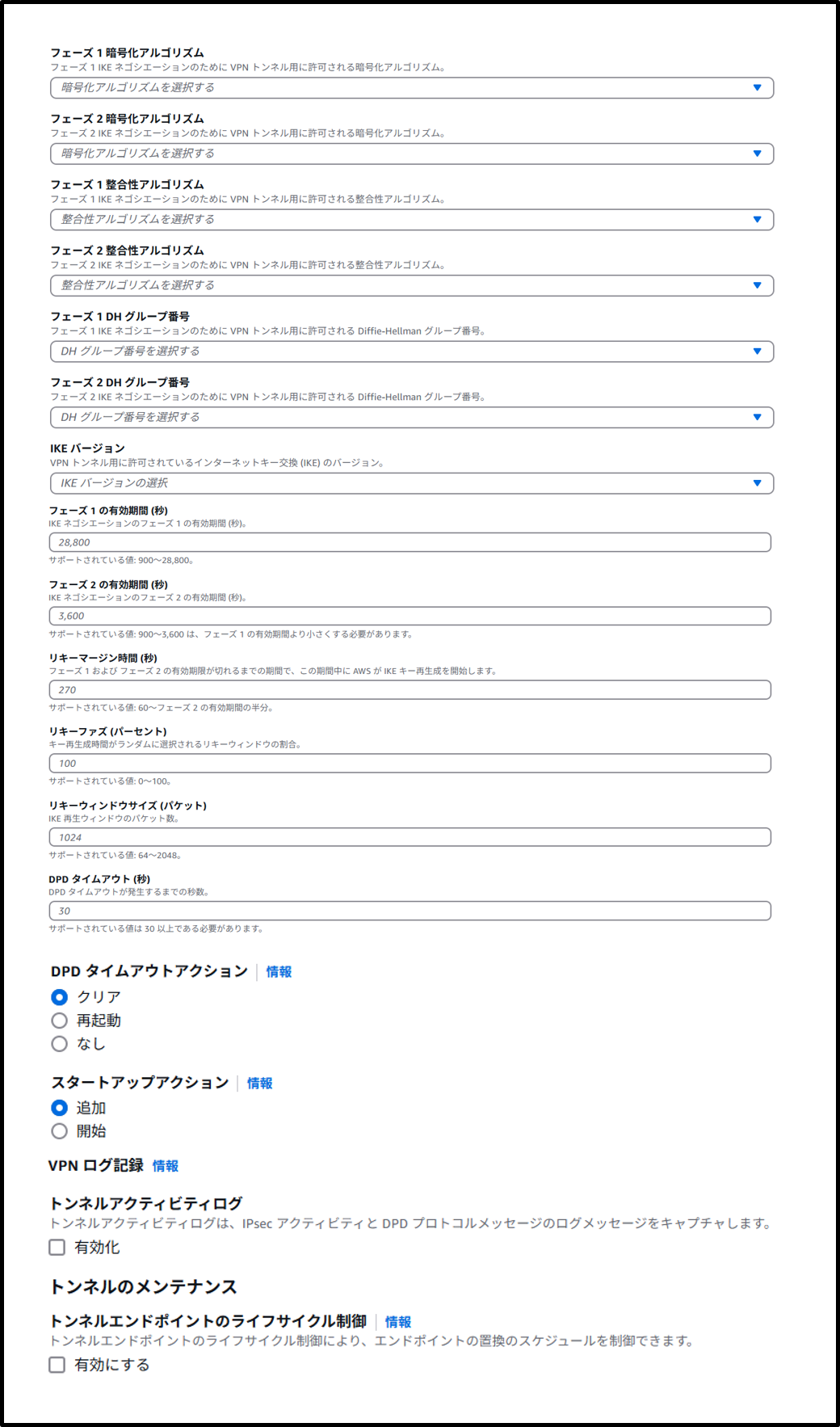

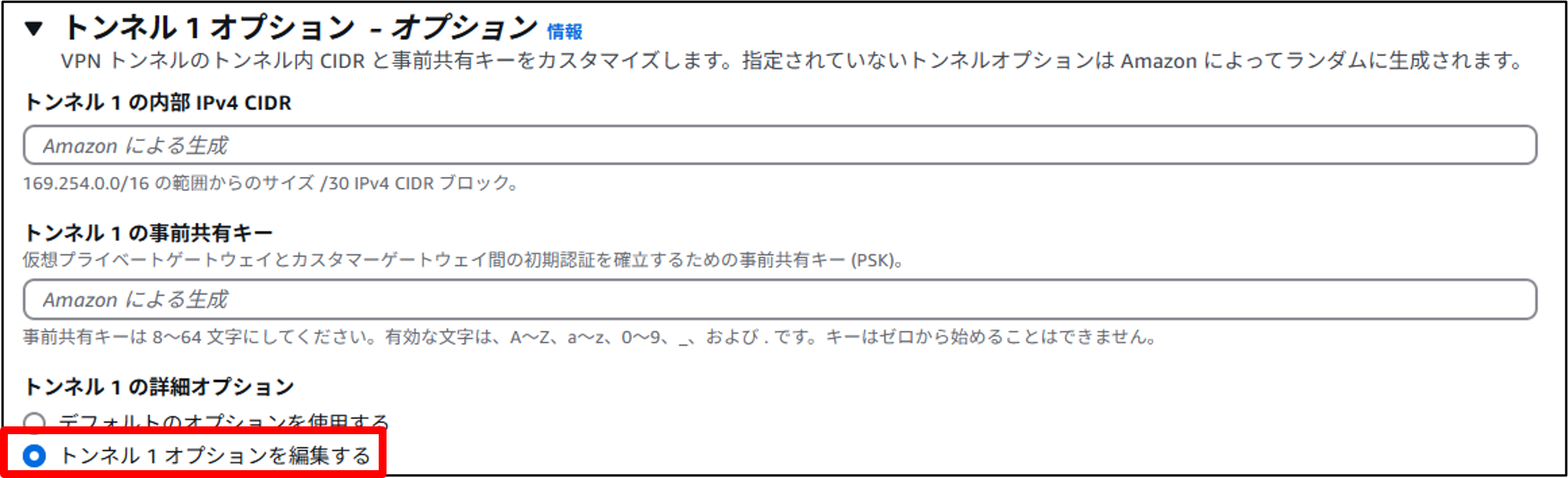

トンネルオプションは、必要に応じて変更してください。

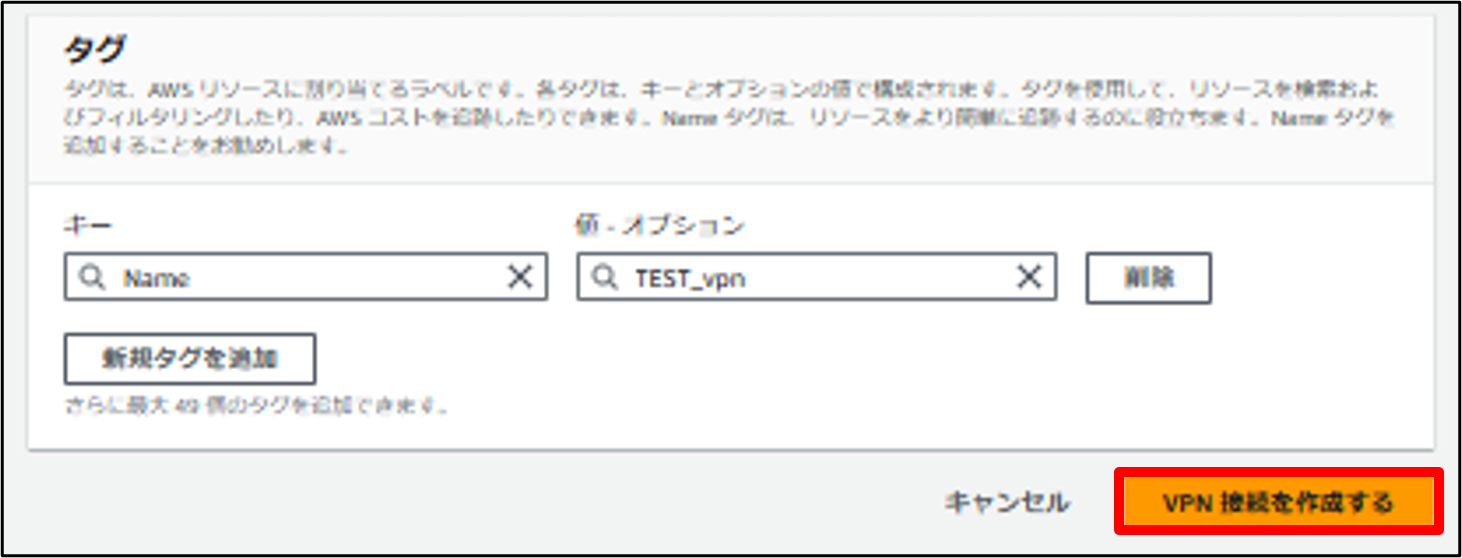

「VPN接続を作成する」をクリックします。
-
Site-to-Site VPN 設定の後、作成したVPN接続を選択し、「設定をダウンロードする」をクリックします。
-
各項目を以下のように入力します。
ベンダー Generic プラットフォーム Generic [自動選択] ソフトウェア Vendor Agnostic [自動選択] IKEバージョン ikev2
「ダウンロード」をクリックします。
IX2107に設定するパラメータの確認
1. ダウンロードした設定ファイルを、例として「vpc-ix2107.txt」と保存します。
コマンドプロンプトで必要な情報を抽出します。
> powershell "Select-String -Pattern '- Pre-Shared Key' vpc-ix2107.txt | % { $_.Line }"
- Pre-Shared Key : PPPPPPPPPPPPPPPPPPPPPPPPPPPPPPPP (Tunnel0.0の事前共有鍵)
- Pre-Shared Key : QQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQ (Tunnel1.0の事前共有鍵)
2. VPCにVPN接続するためのアドレスを確認します。
> powershell "Select-String -Pattern '- Virtual Private[\s]+Gateway' vpc-ix2107.txt | % { $_.Line }"
- Virtual Private Gateway : 192.0.2.16 (Tunnel0.0のIPsec接続先アドレス)
- Virtual Private Gateway : xxx.xxx.xxx.xxx (Tunnel0.0のBGPピアアドレス)
- Virtual Private Gateway ASN : 64512 (Tunnel0.0のBGPピアAS番号)
- Virtual Private Gateway : 192.0.2.144 (Tunnel1.0のIPsec接続先アドレス)
- Virtual Private Gateway : yyy.yyy.yyy.yyy (Tunnel1.0のBGPピアアドレス)
- Virtual Private Gateway ASN : 64512 (Tunnel0.0のBGPピアAS番号)
3. IX2107に付与するアドレスを確認します。
> powershell "Select-String -Pattern '- Customer Gateway' vpc-ix2107.txt | % { $_.Line }"
- Customer Gateway : 203.0.113.1 (IX2107のWAN側アドレス)
- Customer Gateway : aaa.aaa.aaa.aaa/aa (Tunnel0.0に付与するアドレス)
- Customer Gateway ASN : 65000 (IX2107のBGP AS番号)
- Customer Gateway : 203.0.113.1 (IX2107のWAN側アドレス)
- Customer Gateway : bbb.bbb.bbb.bbb/bb (Tunnel1.0に付与するアドレス)
- Customer Gateway ASN : 65000 (IX2107のBGP AS番号)
IX2107のコンフィグ
ip ufs-cache enable
ip route default GigaEthernet0.1
!
ikev2 authentication psk id ipv4 192.0.2.16 key char PPPPPPPPPPPPPPPPPPPPPPPPPPPPPPPP
ikev2 authentication psk id ipv4 192.0.2.144 key char QQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQ
!
ppp profile ppp-prof
authentication myname [プロバイダID]
authentication password [プロバイダID] [プロバイダPW]
!
router bgp 65000
neighbor xxx.xxx.xxx.xxx remote-as 64512
neighbor xxx.xxx.xxx.xxx timers 10 30
neighbor yyy.yyy.yyy.yyy remote-as 64512
neighbor yyy.yyy.yyy.yyy timers 10 30
address-family ipv4 unicast
network 192.168.0.0/24
!
interface GigaEthernet1.0
ip address 192.168.0.254/24
no shutdown
!
interface GigaEthernet0.1
encapsulation ppp-prof
auto-connect
ppp binding pppoe
ip address 203.0.113.1/32
ip napt enable
ip napt static GigaEthernet0.1 udp 500
ip napt static GigaEthernet0.1 50
no shutdown
!
interface Tunnel0.0
tunnel mode ipsec-ikev2
ip address aaa.aaa.aaa.aaa/aa
ip tcp adjust-mss auto
ikev2 outgoing-interface GigaEthernet0.1
ikev2 peer 192.0.2.16 authentication psk id ipv4 192.0.2.16
no shutdown
!
interface Tunnel1.0
tunnel mode ipsec-ikev2
ip address bbb.bbb.bbb.bbb/bb
ip tcp adjust-mss auto
ikev2 outgoing-interface GigaEthernet0.1
ikev2 peer 192.0.2.144 authentication psk id ipv4 192.0.2.144
no shutdown
!
インスタンスの作成
-
左上の検索欄に「EC2」と入力し、「EC2」をクリックします。
-
EC2ダッシュボードページ中ほどの「インスタンスを起動」をクリックします。
-
インスタンスの名称[任意の名前]を入力します。
-
用途に応じてマシンイメージを選択します 。
例では、無料利用枠の対象の「Amazon Linux 2023 AMI」を選択しています。
-
インスタンスタイプを選択します。
マシンイメージと同様に、無料利用枠の対象である「t2.micro」を選択しています。
用途に応じてインスタンスタイプを選択することができます。
-
インスタンスに安全に接続するためのキーペアを作成します。
インスタンスにターミナルソフトウェア等で接続する場合は、「新しいキーペアの作成」をクリックし、キーペアを作成します。
作成したキーペアは紛失しないように、安全な場所に保管してください。
-
各項目を以下のように設定します。
キーペア名 TEST_keypair [任意の名称] キーペアのタイプ RSA プライベートキーファイル形式 .pem
「キーペアを作成」をクリックします。
-
インスタンスのネットワーク設定を行います。
ページ中部の「ネットワーク設定」の「編集」をクリックします。
各項目を以下のように設定します。
VPC – 必須 作成したVPC ID サブネット 作成したサブネット ID パブリックIPの自動割り当て 無効化 ファイアウォール(セキュリティグループ) 既存のセキュリティグループを選択 共通のセキュリティグループ 作成したVPCと関連付けされている、セキュリティグループを選択
高度なネットワーク設定は、必要に応じて設定してください。
-
ストレージ設定では、インスタンスのルートボリュームの設定します。
本例では、デフォルトの状態にしています。
-
「インスタンスを起動」をクリックします。
インスタンスへの疎通確認
-
作成したインスタンスを開始します。
右上の「インスタンスの状態」をクリックし、「インスタンスを開始」を選択します。
-
インスタンスの状態が緑色の「実行中」になったことを確認します。
-
インスタンスのプライベートIPv4アドレスにローカル環境から疎通確認します。
