第2回 実測比較
PIStreamと実測比較

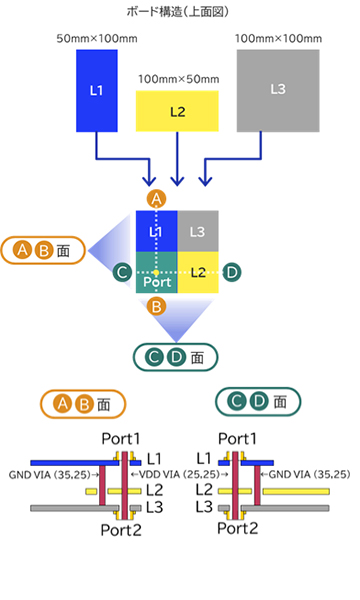

多層の電源・GNDプレーンを持つプリント基板に対する、PIStreamと実測の特性比較結果です。

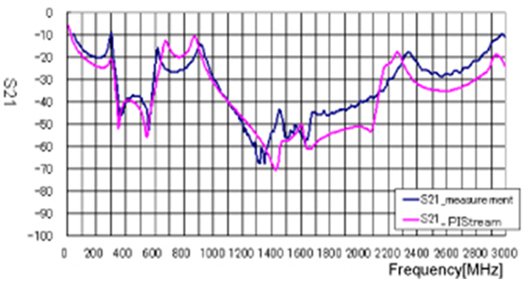

PIStreamのモデルから算出されたS21と実測値のS21は、3GHz程度まで良い一致を見せています。
- ※PIStreamではS21は算出できないのでPIStreamが出力した解析モデルを用いてS21を算出しています。
