ESMPRO/AC Enterprise

マルチサーバ構成・冗長電源構成での自動運転・UPS管理

以下の図のような、マルチサーバ構成・冗長電源構成での自動運転・UPS管理に対応しました。制御端末3台、被制御サーバ（連動端末）32台、UPS35台まで管理いただけます。

  • ※
    SmartUPS相当無停電電源装置には、SNMPカードを実装する必要があります。

【AC Management Console : AMC】

AC Management Console : AMCzoom拡大して表示

マルチサーバ構成例

サーバ5台とUPS1台を繋いだ構成イメージ図
ESMPRO/AutomaticRunningController GUI1zoom拡大して表示
ESMPRO/AutomaticRunningController GUI2zoom拡大して表示

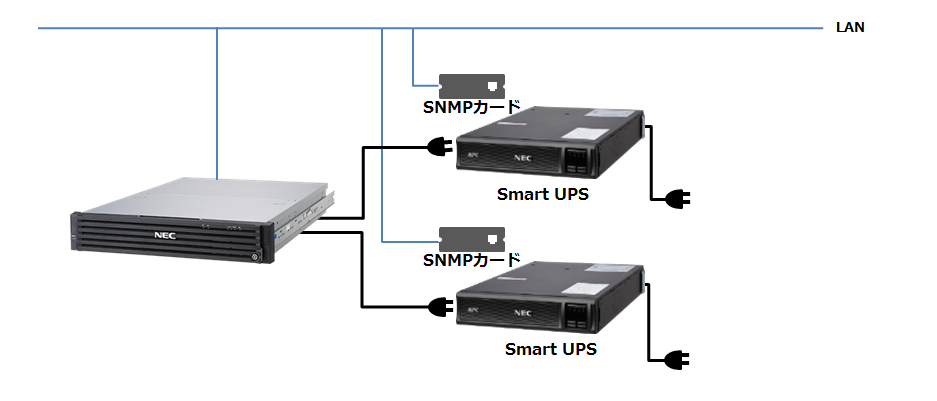

冗長電源構成例

UPSを2台用いた冗長電源構成イメージ図
  • ※

    以下の機種について電源冗長化構成におけるUPSの冗長化(2台使用)は、2台のUPSを接続し片系の停電発生では運用を継続し、2台目の停電でシャットダウンする動作が可能です。

     　UPS冗長化設定/対象機種
      --------------------------------------------------
     　Express5800/R120h-1M*, R120h-2M*
     　Express5800/R120h-1E*, R120h-2E*
     　Express5800/R120i-1M*, R120i-2M*
     　Express5800/R110j-1M*
     　Express5800/R120j-1M*, R120j-2M*
     　Express5800/R110k-1M*
     　Express5800/R110m-1*
     　Express5800/T120h*
     　Express5800/T110k-M*
     　Express5800/ftサーバ
     　iStorage NS300Ri*, NS300Rj*, NS300Rk*
     　iStorage NS500Ri*, NS500Rj*, NS500Rk*
     　
     　* 各世代 (2nd-Genなど)や後継モデル含む
      --------------------------------------------------

    上記以外のExpress5800シリーズのサーバについては、HW制限の為上記冗長電源構成にて運用いただくことはできません。
    また、商用電源とUPSの冗長電源構成はサポートしておりません。

UPSの統計情報をグラフィカルに表示します。

AC Management Console(AMC) UPS統計情報グラフ表示zoom拡大して表示
