ViewLight NP-P525ULJL/NP-P525WLJL

仕様表

型名 NP-P525ULJL NP-P525WLJL
方式 / 光学装置 3原色液晶シャッタ投映方式 / ダイクロイックミラーによる光分離・クロスプリズムによる合成方式
表示解像度 WUXGA(1,920×1,200) WXGA(1,280×800)
パネル サイズ 0.64型 MLA付×3枚 (アスペクト比16:10)
画素数※1

2,304,000画素 (1,920×1,200ドット)

1,024,000画素 (1,280×800ドット)
投写レンズ ズーム/フォーカス 手動ズーム(1.6倍)/手動フォーカス
投写距離比 1.23-2.0:1
F(Wide-Tele)/f値 F=1.5~2.1f=17.227.7mm
レンズシフト 水平:±29%
垂直:+60%、−0%
光源 レーザーダイオード
光源交換時間(目安)※2 20,000時間
画面サイズ(投写距離) 30~300型(0.8~12.9m)
色再現性 10ビットカラープロセッシング(約10億7,000万色)※8
明るさ※3※4 ライトモードノーマル
(エコモードオフ時)
5,000lm
エコモードオン エコモードオフ時の約60%
長寿命 エコモードオフ時の約50%
コントラスト比(全白/全黒)※3 500,000:1(ダイナミックコントラスト オン時)
最大表示解像度※5
(横×縦)
アナログ信号 1,920×1,200(アドバンスド・アキュブレンドによる対応)
デジタル信号 3,840×2,160(アドバンスド・アキュブレンドによる対応)
走査周波数 水平 アナログ信号 15~100kHz(RGB入力は24kHz以上)
デジタル信号
垂直 アナログ信号 50~120Hz
デジタル信号
台形歪み補正機能※6 水平方向 手動 最大±約30度
垂直方向 手動 最大±約30度
入力端子 HDMI® 映像入力 HDMI® タイプA×2 (HDCP1.4)
Deep Color(ディープカラー:色深度)対応、Lip Sync対応、4K対応(30Hz)
音声入力 サンプリング周波数32/44.1/48KHz
Ethernet/
HDBaseT
映像入力 RJ-45×1(HDCP 1.4) 100BASE-TX対応
Deep Color(ディープカラー:色深度):8/10/12ビット対応
カラーフォーマット対応:RGB、YCbCr444、YCbCr422、Lip Sync対応、4K対応(30Hz)
音声入力 サンプリング周波数32/44.1/48KHz、サンプリングビット 16/20/24bit
コンピュータ/コンポーネント 映像入力 ミニD-Sub15ピン×1
音声入力 ステレオミニジャック×1
音声出力 ステレオミニジャック×1(コンピュータ、HDMI共通)
スピーカ 20W モノラルスピーカ内蔵
USBポート USBタイプA(USBメモリ用※9)×1 電源供給 5.0V/2.0A
有線LAN RJ-45(100BASE-TX 対応)×1
無線LAN USB タイプA×1 IEEE802.11a/b/g/n(添付品の無線LANユニットを専用ポートに接続)
PCコントロール端子 RS-232C(D-Sub9ピン)×1
使用環境 動作温度 5~40℃※10
動作湿度 20~80%(ただし結露しないこと)
動作高度 0~2600m (1600~2600mはファンモード「高地」)
保存温度 -10~50℃
保存湿度 20~80%(ただし結露しないこと)
電源※7 AC 100V 50/60Hz
定格入力電流 5.1A 5.0A
消費電力(数値は基準値) エコモード オフ時 330W 320W
エコ時 240W 232W
長寿命時 242W 234W
スタンバイモード ネットワーク有効時 1.4W
ネットワーク無効時 0.13W
外形寸法 突起部含まず 480(幅)×407(奥行)×122(高さ)mm
突起部含む 480(幅)×407(奥行)×142.5(高さ)mm
質量 9.7kg
梱包状態 寸法 591(幅)×491(奥行)×259(高さ)mm
質量 12.9kg
添付品 リモコン、単4乾電池(リモコン用)2本、電源コード(3.0m:AC100V国内仕様、アース付)、コンピューターケーブル(1.8m:ミニD-Sub 15ピン)、レンズキャップ、レンズキャップ用ストラップ1本、無線LANユニット(NP05LM3)、CD-ROM(取扱説明書[詳細版])、取扱説明書[簡易版]、クイックスタートガイド、セキュリティラベル、保証書
  • ※1
    有効画素数は99.99%です。
  • ※2
    保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    出荷時における本製品全体の平均的な値を示しており、JIS X6911:2015 データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書2に基づいています。
  • ※4
    エコモードが「オフ」、プリセットが高輝度モードのときの明るさです。エコモードを「エコ」または「長寿命」にすると明るさが低下します(エコ:約60%、長寿命:約50%)。またプリセットで他のモードを選択すると明るさが多少低下します。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    高調波電流規格JIS C 61000-3-2適合品です。
  • ※8
    入力端子で、ビューワ、ネットワーク(APPS)を選択しているときは、フルカラー(約1,677万色以上)となります。
  • ※9
    市販されているすべてのUSBメモリの動作を保証するものではありません
  • ※10
    33~40℃は「強制エコモード」になります。
  • レーザー製品に関する取得規格については、「本機を安全にお使いいただくために、ご使用の前に必ずお読みください」をご覧ください。
  • この装置は、クラスB機器です。(VCCI-B)
  • HDCP とは"High-bandwidth Digital Content Protection" の略称で、DisplayPort、HDMI を経由して送信されるデジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。HDCP の規格は、Digital Content Protection, LLC という団体によって、策定・管理されています。
    本機のHDMI 1/2入力端子、HDBaseTポートは、HDCP 技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。
    ただし、HDCP の規格変更などが行われた場合、プロジェクターが故障していなくても、HDMI 1/2入力端子、HDBaseTポートの映像が表示されないことがあります。
  • この仕様・意匠はお断りなく変更する事があります。

無線LANユニットの仕様

動作電源電圧 5V(プロジェクター本体から供給)
消費電流(最大) 500mA
ホストインターフェース USB2.0(プロジェクター本体のUSB(無線LAN)ポートで使用)
外形寸法 28(幅)×81(奥行)×11(高さ)mm(キャップを含む)
質量 22g(キャップを含む)
使用環境 動作温度 5~40℃
動作湿度 20~80%(ただし結露しないこと)
保存温度 -10~50℃
保存湿度 20~80%(ただし結露しないこと)
対応規格
無線インターフェース チャンネル(周波数帯域)…中心周波数
IEEE802.11b 1~13 チャンネル(2412~2472MHz)
IEEE802.11g 1~13 チャンネル(2412~2472MHz)
IEEE802.11a 36/40/44/48 チャンネル(5180~5240MHz)
52/56/60/64 チャンネル(5260~5320MHz)
100/104/108/112/116/120/124/128/132/136/140 チャンネル(5500~5700MHz)
IEEE802.11n 1~13 チャンネル(2412~2472MHz)
36/40/44/48 チャンネル(5180~5240MHz)
52/56/60/64 チャンネル(5260~5320MHz)
100/104/108/112/116/120/124/128/132/136/140 チャンネル(5500~5700MHz)
*ご利用環境によりデュアルチャネル通信無効/有効モードが自動で切り替わります。

主な対応解像度および周波数

アナログRGB
信号名 解像度(ドット) アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4:3 60/72/75/85/iMac
SVGA 800×600 4:3 56/60/72/75/85/iMac
XGA 1024×768 4:3 60/70/75/85/iMac
WXGA 1280×768 ※1 15:9 60
1280×800 ※1 16:10 60
1366×768 ※2 16:9 60
1366×768 ※2 16:9 60
Quad-VGA 1280×960 4:3 60/75
SXGA 1280×1024 5:4 60/75
SXGA+ 1400×1050 4:3 60
WXGA+ 1440×900 16:10 60
WXGA++ 1600×900 ※2 16:9 60
UXGA 1600×1200 ※3 4:3 60
WSXGA+ 1680×1050 16:10 60
HD 1280×720 16:9 60
Full HD 1920×1080 16:9 60
WUXGA 1920×1200 ※4※5 16:10 60
MAC 13" 640×480 4:3 67
MAC 16" 832×624 4:3 75
MAC 19" 1024×768 4:3 75
MAC 21" 1152×870 4:3 75
MAC 23" 1280×1024 5:4 65
HDMI
信号名 解像度(ドット) アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4:3 60
SVGA 800×600 4:3 60
XGA 1024×768 4:3 60
WXGA 1280×768 ※1 15:9 60
1280×800 ※1 16:10 60
1366×768 16:9 60
Quad-VGA 1280×960 4:3 60
SXGA 1280×1024 5:4 60
SXGA+ 1400×1050 4:3 60
WXGA+ 1440×900 16:10 60
WXGA++ 1600×900 16:9 60
WSXGA+ 1680×1050 16:10 60
WUXGA 1920×1200 ※4 16:10 60
4K 3840×2160 16:9 23.98/24/25/29.97/30
HDTV(1080p) 1920×1080 ※4 16:9 50/60
HDTV(1080i) 1920×1080 16:9 50/60
HDTV(720p) 1280×720 16:9 50/60
SDTV(480p) 720×480 4:3 / 16:9 60
SDTV(576p) 720×576 4:3 / 16:9 50
SDTV(480i) 720×480 4:3 / 16:9 60
SDTV(576i) 720×576 4:3 / 16:9 50
コンポーネント
信号名 解像度(ドット) アスペクト比 垂直走査周波数(Hz)
HDTV(1080p) 1920×1080 16:9 50/60
HDTV(1080i) 1920×1080 16:9 50/60
HDTV(720p) 1280×720 16:9 50/60
SDTV(480p) 720×480 4:3 / 16:9 60
SDTV(576p) 720×576 4:3 / 16:9 50
SDTV(480i) 720×480 4:3 / 16:9 60
SDTV(576i) 720×576 4:3 / 16:9 50
  • ※1
    NP-P525WLJLではリアル表示
  • ※2
    オンスクリーンメニューのアスペクトを「自動」に設定しているときは正しく表示できないことがあります。本機の工場出荷時は「自動」に設定しています。該当する解像度の信号を投写するときは、アスペクトを「16:9」に設定してください。
  • ※3
    WXGAモードオフ時
  • ※4
    NP-P525ULJLではリアル表示
  • ※5
    WXGAモードオン時
  • 本機の解像度を超える信号はアドバンスド・アキュブレンドにより対応。
  • アドバンスド・アキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • 出荷時はその表示解像度/周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。
  • コンピュータ信号は、セパレート同期信号のみ対応しています。

スクリーンサイズと投写距離

スクリーンサイズと投写距離のイメージ
スクリーンサイズ
型 (横×縦m)
投写距離L(m) 寸法H(cm)

ワイド時

テレ時

0%V~60%V
30型 (0.6×0.4m) 0.77 1.26 -20.2~+4.0
40型 (0.9×0.5m) 1.03 1.69 -26.9~+5.4
60型 (1.3×0.8m) 1.56 2.55 -40.4~+8.1
80型 (1.7×1.1m) 2.10 3.41 -53.8~+10.8
90型 (1.9×1.2m) 2.36 3.84 -60.6~+12.1
100型 (2.2×1.3m) 2.63 4.27 -67.3~+13.6
120型 (2.6×1.6m) 3.16 5.13 -80.8~+16.2
150型 (3.2×2.0m) 3.96 6.43 -101.0~+20.2
180型 (3.4×2.4m) 4.76 7.72 -121.2~+24.2
200型 (4.3×2.7m) 5.30 8.58 -134.6~+26.9
240型 (5.4×3.4m) 6.36 10.30 -161.5~+32.3
270型 (5.8×3.6m) 7.16 11.59 -181.7~+36.3
300型 (6.5×4.0m) 7.96 12.89 -201.9~+40.4
  • 表の数値は設計値のため誤差が生じることがあります。

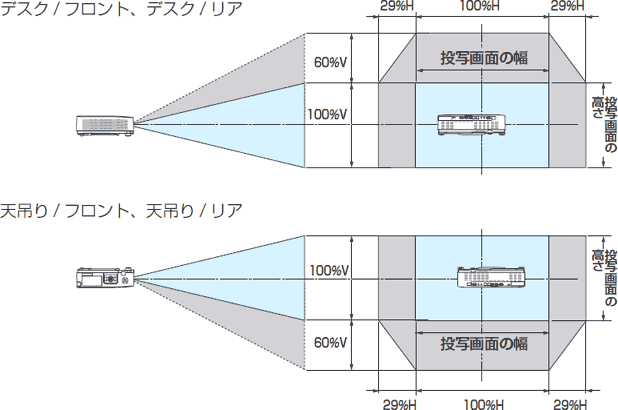

レンズシフト範囲

レンズシフト範囲のイメージ
V:投写画面の高さ、H:投写画面の幅
レンズシフト範囲 垂直方向 +60%、-0%
水平方向 ±29%
  • 表の数値は設計値のため誤差が生じることがあります。
