MultiSync® LCD-X464UNS

生産終了
最大輝度(標準値) コントラスト比 応答速度 視野角 表示画素数
700cd/m² (500cd/m²) 3500:1 8ms (G to G) 左右178° 上下178° 1920×1080
取扱説明書
三面図
仕様書
オプション
マルチディスプレイ個別契約保守サービス
NECデジタルサイネージ(活用シーン・導入事例はこちら)
型名 LCD-X464UNS
サイズ(表示サイズ) 46型(116.8cm)
液晶パネル / バックライト SPVA方式(ノングレア仕様)
白色LEDバックライト 直下型
有効表示領域 1,018.1×572.7mm
表示画素数 1920×1080
画素ピッチ 0.530mm
表示色 約1677万色
視野角(標準値、コントラスト比10) 左右178°、上下178°
輝度 工場出荷設定標準値 500cd/m²
最大値 700cd/m²
コントラスト比(標準値) 3500 : 1
応答速度(標準値)※1 8ms (G to G)
走査周波数 水平周波数 15.625/15.734/31.5~91.1 kHz
垂直周波数 50~85Hz (50/60Hz フレームロック)(アナログ)、
24~85Hz (50/60Hz フレームロック)(デジタル)
入力
端子
DVI DVI-D24ピン デジタルRGB信号
DVI規格T.M.D.S準拠 HDCP対応
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、1,920×1,080(60Hz)、1125p(1080p)、1125i(1080i)
DisplayPort DisplayPortコネクタ デジタルRGB信号
DisplayPort規格 Ver1.2準拠
HDCP Ver.1.3対応
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、WUXGA60※3、1,920×1,080(60Hz)、1125p(1080p)、1125i(1080i)、750p(720p):50Hz/60Hz、525p(480p):60Hz、625p(576p):50Hz、3,840×2,160(30Hz/24Hz)※3※4
VGA※2 ミニD-Sub15ピン※2 アナログRGB信号
RGB : 0.7Vp-p/75Ω
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、WUXGA60※3、1,920×1,080(60Hz)
同期信号
セパレート同期信号:TTLレベル 正/負極性
シンクオングリーン:0.3Vp-p/75Ω 負極性
HDMI®※9 HDMI®コネクタ デジタル色差信号
デジタルRGB信号
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、WUXGA60※3、1,920×1,080(60Hz)、1125p(1080p)、1125i(1080i)、750p(720p) : 50Hz/60Hz、525p(480p) : 60Hz、 625p(576p) : 50Hz、525i(480i) : 60Hz、625i(576i) : 50Hz、3,840×2,160(30Hz/24Hz/25Hz)※3※4、4,096×2,160(24Hz)※3※4
Y/Pb/Pr※2 ミニD-Sub15ピン※2 色差信号
輝度信号Y:1.0Vp-p/75Ω,
色差信号Cb/Cr( Pb/Pr):0.7Vp-p/75Ω、
HDTV/DVD:1125p(1080p)、1125i(1080i)、750p(720p):50Hz/60Hz、525p(480p)、525i(480i):60Hz、 625p(576p)、625i(576i):50Hz
出力
端子
DisplayPort DisplayPortコネクタ デジタルRGB信号
DisplayPort規格 Ver1.2準拠
HDCP Ver1.3対応
音声端子 オーディオ
入力
φ3.5mmステレオミニジャック×2 アナログ音声信号
2入力:ステレオ L/R 0.5Vrms
DisplayPortコネクタ デジタル音声信号
PCM 32、44.1、48kHz (16, 20, 24bit)
HDMI®コネクタ デジタル音声信号
PCM 32、44.1、48kHz (16, 20, 24bit)
オーディオ
出力
φ3.5mm ステレオミニジャック×1 音声信号
入力選択された信号を出力 : ステレオ L/R 0.5Vrms
音声出力 外部音声出力(外付け) 15W+15W (実用最大出力,ステレオ 8Ω)
制御信号 制御入力コネクタ D-SUB 9ピン(RS-232C)×1
LANコネクタ RJ-45 (10/100BASE-T) ×2
リモコン入力コネクタ φ3.5mmステレオミニジャック× 1
USBサービスポート (メンテナンス用)
適合規格等 安全 電気用品安全法、J60950-1、J3000
パワーセーブ VESA DPM準拠
不要輻射 VCCI-A、JIS C 61000-3-2、J55022(クラスA)
その他 DDC/CI
連続稼働時間 24時間
使用環境条件 温度 0~40℃
湿度 20~80%(結露のないこと)
高度 3,000m
保管環境条件 温度 -20~60℃
湿度 10~90%(結露のないこと)
電源 電源入力※5 AC100-240V、50/60Hz
定格入力電流 3.0A(100V)、1.2A(220V)
消費電力 最大

150W(オプション非装着)
255W(オプション装着)

標準※6 120W
パワーセーブ時※6※7 2.5W以下
スタンバイ時 0.5W以下
オプション用スロット供給電力 16V / 3.6A
質量 ディスプレイ本体(スタンドなし) 約20.4kg
外形寸法(突起部を除く) 1,022.0(W)×576.6(H)×101.3(D)mm
梱包状態 質量 約27.0kg
寸法 1,217(W)×753(H)×277(D)mm
主な付属品 電源コード(3.0m)※8、信号ケーブル(2.0m:DisplayPort/DisplayPort)、通信ケーブル(2.0m:RJ-45/RJ45)、クランプ、ネジ、取扱説明書(ユーティリティディスク)、セットアップマニュアル、保証書
  • ※1
    特定階調レベル間(31,63,95,127,159,191,223)の各応答速度の平均値です。
  • ※2
    共用端子。排他使用のみ可能。入力には、それぞれに適した信号ケーブルを別途ご用意ください。
  • ※3
    簡易圧縮表示です。
  • ※4
    表示される文字が不鮮明になる場合があります。
  • ※5
    100V以外の電圧でお使いになる場合は、お使いになる電圧に適した電源コードを準備の上お使いください。
  • ※6
    工場出荷時の設定条件(オプション非使用時)。
  • ※7
    VGA入力選択時。
  • ※8
    形状は「IEC3Pコネクタ/アース線付2Pプラグ」です。
    付属の電源コードは、国内100V商用電源対応品です。
  • ※9
    HDMI規格に対応した、すべてのPCやHDMI機器での動作保証はしておりません。HDMI規格に対応したPCやHDMI機器によっては、正しく表示されない場合があります。

端子部

端子部画像
  • DisplayPort/DisplayPortケーブル(2.0m)を添付しています。

オプション

オプション品名 型名 希望小売価格

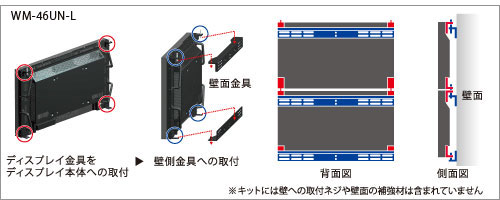

壁掛け金具 ST-WM50 オープン価格
ST-TM50※1 オープン価格
壁掛け金具 ST-TM10H※2
VESA変換金具 ST-WT10-300 オープン価格
キャスター付スタンド スタンド(昇降機能付) ST-CS50-B オープン価格
ハンドル ST-CS50-B-HL オープン価格
ペントレー ST-CS50-B-PT オープン価格
キャスター付スタンド スタンド(昇降機能付) ST-CS40-S※2※3 オープン価格
前面棚板 ST-CS40-S-FT※3 オープン価格
棚板 ST-CS30-S-FT※3 オープン価格
カメラ台 ST-CS30-S-CS※3
カメラ台・棚板用
落下防止バンド
ST-CS30-SR オープン価格
キャリブレーションセンサ LCD-MDSVSENSOR®3 オープン価格
HD/SD-SDIボード SB-01HC オープン価格
3G/HD/SD-SDIボード SB-04HC オープン価格
  • ※1
    角度調節範囲には壁面とディスプレイ本体が干渉するため以下の制限があります。
    ディスプレイ型名 角度調節範囲
    横設置 縦設置
    LCD-X464UNS 0°~10° 0°~7°
  • ※2
    取り付けにはST-WT10-300が別途必要です。
  • ※3
    ディスプレイの取り付けの高さ・向きによって干渉する場合があります。

  • ページに記載された内容・仕様は販売当時のものです。
