UNIVERGE WA1511 仕様（販売終了）

「UNIVERGE WA1511」は、2019年9月30日をもちまして販売を終了しました。

UNIVERGE WA1511 販売終了のご案内

ハードウェア仕様

項目 仕様
製品名 UNIVERGE WA1511
外形 外形寸法 160mm（W)×135mm（D)×36mm（H)（突起物を除く）
重量 750g以下（ACアダプタ、アンテナ含む）
モバイル
インタフェース		 USBポート 1ポート（USB2.0 、LS/FS/HS モード対応）(※1)
内蔵
モジュール		 対応キャリア NTTドコモ
対応周波数 LTE 2.1GHz(Band1)
800MHz(Band19)
1.5GHz(Band21)
WCDMA 2.1GHz(Band1)
800MHz
(Band6、19)
対応
速度		 LTE 下り最大 100Mbps
上り最大 50Mbps
WCDMA 下り最大 14Mbps
上り最大 5.7Mbps
有線
インタフェース（※2）		 ポート数 2ポート（RJ-45）
規格 1000BASE-T/100BASE-TX/10BASE-T(※3)、Auto-MDI/MDIX対応、IEEEE802.3u/802.3
全二重／ 半二重 オートネゴシエーション
コンソールポート RS232C(RJ-45)
表示部（LED） 状態表示LED PWR、STAT、PPP、VPN、BAK、Mobile、MODE
GE0、GE1 LINK状態、データ送受信時点滅
スイッチ／
端子類		 電源端子 ACアダプタ抜き差し
INITスイッチ 装置初期化
その他 電源 AC100V±10%　50/60Hz（ACアダプタ）
消費電力 15VA(9W)以下(※4)
設置方法 横置き、縦置き、壁掛け
動作保証範囲 温度：0～45℃ 湿度：90%以下（非結露）（※5）
VCCI VCCI クラスB 適合
梱包品 本体 1台
マニュアル 1冊
コンソール
ケーブル		 1本(1.5m)
LAN
ケーブル		 1本(CAT5e、2m)
ACアダプタ 1式
スタンド 1式（壁掛け時スタンド取り付け用ネジ付き）
USB固定具 1式
保証書 1枚
SIMアダプタ －
直付け
アンテナ		 2本
  • ※1
    USBハブやUSB延長ケーブルによる接続はしないでください。
  • ※2
    有線インターフェースは、WAN側、LAN側どちらでも使用可能です。
  • ※3
    本製品を快適にお使いになるためには、1000BASE-T(1Gbps)、もしくは100BASE-TX(100Mbps)方式での接続を推奨します。またLANケーブルはCAT5eの使用をお奨めします。
  • ※4
    USBデータ通信端末の消費電力を除く。
  • ※5
    データ通信端末を接続してご利用になる場合には、データ通信端末にて指定されている環境条件範囲内でのご利用を推奨致します。

ハードウェア仕様（延長アンテナ）

項目 仕様
製品名

延長アンテナ2.5m

延長アンテナ5.0m
数量 2本
外形寸法 110mm×40mm×25mm(※1)
設置方法 ラバーマグネット／両面テープ／ねじ(※2)
質量(※3)

80g(※4)

110g(※5)
コネクタ SMA-P
ケーブル 長さ 2.5m 5.0m
太さ Φ3.00mm
使用温度 －20℃～90℃(※6)
防水 可（IP67相当)(※7)
耐光性 あり
屋外設置 可(※8)
  • ※1
    アンテナ部のみ。ケーブル部は除く。
  • ※2
    ラバーマグネット、両面テープは付属。ねじで設置時はM4ねじが別途必要。
  • ※3
    アンテナ部、SMA-Pコネクタ、ケーブル部を含む。
  • ※4
    ラバーマグネット使用時の質量は90g。
  • ※5
    ラバーマグネット使用時の質量は120g。
  • ※6
    ラバーマグネットや両面テープで設置時は、80℃が上限です。
  • ※7
    SMA-Pコネクタは防水ではありません。
  • ※8
    出来る限り、直射日光や雨が当たる場所を避けて設置してください。
    また屋外では、ねじで設置してください。

ソフトウェア仕様 （Ver8.8.3）

項目 仕様
製品名 UNIVERGE WA1511
リンクレイヤ機能 PPPクライアント、PPPoEクライアント、
タグVLAN機能
IPルーティング機能 スタティックルーティング、ダイナミックルーティング（BGP4）、ポリシールーティング
VPN機能 IPsec（IKEv1、IKEv2）、EtherIP/IPsec、L2TPv3/IPsec、L2TP/IPsec（L2TPv2/IPsec）
L3トンネル機能 GRE、IP in IP、MAP-E
ブリッジ機能 トランスペアレントブリッジ、ブルータ
L2トンネル機能 EtherIP、L2TPv3、L2TPv2
冗長機能 ネットワークモニタ、VRRP
フィルタ機能 IPパケットフィルタ(静的、動的)、MACフィルタ(静的)、SSH/telnetアクセスフィルタ、かんたんセキュリティ（Web-GUI）、URLフィルタリング
QoS機能 PQ、CBQ、LLQ、ポリシング、マーキング、QoSグループ、シェーピング(物理I/F、論理I/F、Class)
認証機能 IEEE802.1X認証※、MAC認証※、ログイン認証、Web認証(HTTP/HTTPS)
※ 対応プロトコル
    EAP-TLS、EAP-TTLS、EAP-PEAP-MSCHAPv2、EAP-PEAP-TLS
拡張機能 DHCPサーバ、DHCPクライアント、DHCPリレーエージェント、プロキシDNS、プロキシARP、Dynamic DNS、NAT(静的NAT、IPsecトンネル内静的NAT)、NAPT(静的NAPT、動的NAPT、IPsecトンネル内静的NAPT)、VPNパススルー(IPsec、PPTP)、URLオフロード、NetMeisterサービス(クラウド型管理サービス)連携機能
運用監視機能 SSHサーバ、TELNETサーバ、Web-GUI（かんたん設定含む)、TELNETクライアント、TFTPクライアント、FTPクライアント、SNMPエージェント(SNMPv2、標準MIB、プライベートMIB)、SYSLOG、Ping、Traceroute、SNTPクライアント、自動バージョンアップ(FTP、HTTP)、自動コンフィグファイル更新(FTP、HTTP)、メール送信(Syslog、IPアドレス)、パケットダンプ、NetMeister、端末認証(IEEE802.1X、MAC認証)、AAA、Web認証、デバイスリスト、ゼロタッチプロビジョニング
モバイル関連機能 データ通信端末PIN認証、PINロック解除、データ通信端末リカバリー、切断スケジュール、電波サーベイ、課金パケット計測、デュアルモバイル機能、IPv6対応、通信バンド表示(内蔵モジュール)
その他モード  アダプタモード
USBメモリ連携機能 USBストレージ、USBメモリ認証、
USBメモリによる装置バージョンアップ

ソフトウェア仕様(IPsec) （Ver8.8.3）

項目 仕様
製品名 UNIVERGE WA1511
IPsec セッション数 16対地
モード トンネルモード、トランスポートモード
セキュリティプロトコル ESP
サポートアルゴリズム(暗号化) DES、3DES、AES-128、AES-192、AES-256、Null
サポートアルゴリズム(認証) HMAC-MD5-96、HMAC-SHA-1-96、
HMAC-SHA-2-256
鍵交換方式 自動鍵(鍵交換プロトコル : IKEv1、IKEv2)
SAライフタイム 時間指定、時間／データ量指定
Rekey 有効(トラフィック有り時、Rekey)／無効、常時接続
Peer設定 IPアドレスまたはFQDN
IKEv1 交換タイプ メインモード、アグレッシブモード
認証方式 事前共有鍵方式(Pre-Shared Key)
サポートアルゴリズム(暗号化) DES、3DES、AES-128、AES-192、AES-256
サポートアルゴリズム(認証) HMAC-MD5、HMAC-SHA-1、HMAC-SHA-2-256
DHグループ 768bit(group1)、1024bit(group2)、1536bit(group5)、2048bit(group14)
IKE ID設定 Key-id、address、FQDN、USER_FQDN
IKEv2 認証方式 事前共有鍵方式(Pre-Shared Key)、
電子証明書(デジタル署名(拠点側のみ)、EAP-MD5(被認証側のみ))
サポートアルゴリズム(暗号化) 3DES、AES-128、AES-192、AES-256
サポートアルゴリズム(認証) HMAC-MD5、HMAC-SHA-1、HMAC-SHA-2-256
DHグループ 768bit(group1)、1024bit(group2)、1536bit(group5)、2048bit(group14)
PRF HMAC-MD5、HMAC-SHA-1、HMAC-SHA-2-256
IKE ID設定 Key-id、address、FQDN、USER_FQDN
その他 IKE SAとIPsec SAの依存関係 Continuous-channel SA 型
TCP MSS調整 固定、自動
NAPT同時動作 IPsec 利用時にNAPTによる外部接続の同時動作可能
フィルタリング IPsecトンネルインタフェースにて制御可能
オプション Initial-Contact、Keep-Alive(DPD 方式)、Commit bit
Inner-NAT/NAPT IPsec トンネル通過の通信に対するNAT/NAPT変換
NATトラバーサル 対応
ダイナミックVPN 対応

ソフトウェア仕様(IPv6) （Ver8.8.3）

項目 仕様
製品名 UNIVERGE WA1511
リンクレイヤ機能 PPPoEv6クライアント
ルーティング機能 スタティックルーティング
アドレッシング RA、DHCPv6-PD(クライアント)、Stateless DHCPv6サーバ
VPN機能 IPsec
L3トンネル機能 GRE、IP in IP、MAP-E
フィルタ機能 IPパケットフィルタ(静的、動的)、SSH/telnetアクセスフィルタ
拡張機能 プロキシDNS、Dynamic DNS(HTTP)
運用監視機能 SSHサーバ、TELNETサーバ、Web-GUI（かんたん設定含む)、
TELNETクライアント、TFTPクライアント(※1)、FTPクライアント(※1)、
SNMPエージェント(SNMPv2、標準MIB、プライベートMIB)、
SYSLOG、Ping6、Traceroute6、SNTPクライアント、
自動バージョンアップ(HTTP)、自動コンフィグファイル更新(HTTP)、メール送信(Syslog)、パケットダンプ
  • ※1
    sourceアドレス指定は、サポートしておりません。

本製品のソフトウェアで使用しているソフトウェアについて

本製品のソフトウェアには、Eclipse Public License（EPL）に基づきライセンスされる
ソフトウェアが含まれています。
お客様は、EPLに基づきライセンスされるソフトウェアのソースコードを入手し、複製、頒布
および改変することができます。
EPL適用オープンソースコードのダウンロードは、こちらをご覧ください。
https://www.necplatforms.co.jp/product/hgw/wa/oss.html

対応データ通信端末／SIMカード（2024.10.25現在）

対応データ通信端末

以下のデータ通信端末は最新ソフトウェアバージョンにて動作致します。
WA1511は、Ver7.1.3以降、データ通信端末をご利用になれます。
最新ソフトウェアバージョンの入手方法につきましては、ご購入された販売店にお問い合わせください。

通信事業者／メーカ サポート
開始Ver		 機種
NTTドコモ 6.0.5以降 L-03F
5.0.4以降 L-03D、L-02C、L-08C、L-05A、L-02A、A2502
Y!mobile 5.0.4以降 GL03D、GD01、D41HW、D33HW、D32HW、D31HW、D26HW、D23HW、D22HW、D12HW、HX008ZT、HX006ZT、HX003ZT、HX004IN、RX420IN(NS001U)(※3)
IIJモバイル 7.5.4以降 UX312NC タイプK
5.1.8以降 UX312NC タイプD
5.0.4以降 510FU、D31HW、D22HW、120FU、110FU
ソフトバンク 8.5.4以降 A002ZT(※4)
7.5.4以降 604HW(※4、※5)
7.1.3以降 403ZT
5.0.4以降 UX102NC、203HW、004Z、C02HW、C02SW、C01SW、C02LC、C01LC
au by KDDI 7.3.6以降 Speed USB STICK U03(※1)
7.2.0以降 Speed USB STICK U01(※1)
5.0.4以降 USB STICK LTE HWD12(※1)、DATA07、DATA03(※2)、DATA01(※2)
日本通信 5.0.4以降 MF626、MF636
NTTコミュニケーションズ 8.0.3以降 UX302NC-R
7.1.3以降 MF112A
5.1.3以降 UX302NC
5.0.4以降 WM320、MF121、MF120
SIMロックフリー 8.0.3以降 FS040U(※6)
  • ※1
    WAシリーズでご利用いただくためには、KDDI様提供の専用ツールによる、動作モードの変更が必要です。
    詳しくは、以下のKDDI様サイトの「サービス利用中のお客さま用お問い合わせフォーム」にてお問い合わせをお願い致します。
    https://biz.kddi.com/support/
  • ※2
    CDMA通信のみ対応。WiMAXは使用不可です。
  • ※3
    別途変換アダプタ NS001U が必要です。
  • ※4
    WAシリーズでご利用いただくためには、ソフトバンク様提供の専用ツールにより、動作モードをモデムモードへ変更が必要です。 詳しくは、以下のソフトバンク様サイトの「ソフトバンク・ビジネスコールセンター」または「データ通信サポート窓口」にてお問い合わせをお願い致します。
     https://tm.softbank.jp/support/mobile/contact_tel/
  • ※5
    604HWのFWはversion 1.04(12.450.09.33.1420)以降を利用してください。
  • ※6
    6FS040U を利用するためには、富士ソフト株式会社提供の専用ツールで動作モードを
    モデムモードに変更する必要があります。詳しくは、以下のサイトよりお問い合わせください。
     https://www.fsi.co.jp/mobile/plusF/index.html

対応SIMカード

下記の通信事業者のSIMカードに対応しています。

製品名 通信事業者 SIM種類 SIMサイズ
WA1511 NTTドコモ及びそのMVNO事業者 LTE/3G用　※1 標準SIM　※2
  • ※1

    3G専用のSIMカードもご利用になれます。
  • ※2
    標準SIMとは、「幅25mm x 高さ15mm x 厚み0.76mm」サイズのSIMカードです。

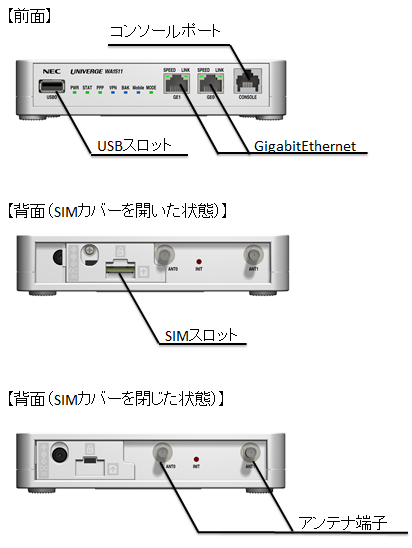

装置外観

UNIVERGE WA1511

装置外観
