ViewLight NP-UM383WLJL

生産終了

仕様表

型名 NP-UM383WLJL
方式 3原色液晶シャッタ投映方式
表示解像度 WXGA（1,280×800）
パネル サイズ 0.76型 MLA付 （アスペクト比16：10）
画素数※1

1,024,000画素 （1,280×800ドット）
投写レンズ ズーム／フォーカス デジタルおよび手動（1.05倍）／手動フォーカス
投写距離比 0.27～0.29：1
F（Wide-Tele）／f値 F=1.78-1.83 / f=4.92～5.18mm
レンズシフト 水平：±2%、垂直：±3%
光源 HLD+LED
光源交換時間（目安）※2 20,000時間
画面サイズ（投写距離） 70～130型（41～80cm）
色再現性 10ビットカラープロセッシング（約10億7,000万色）※7
明るさ※3※4 エコモードオフ時 3,800lm
エコモードオン時 エコ1:エコモードオフ時の約80％
エコ2:エコモードオフ時の約50％
オートエコ：オフ時、オン時（エコ1）を自動切り替え
コントラスト比（全白/全黒）※3 380,000:1
最大表示解像度※5
（横×縦）		 アナログ信号 1,920×1,200（アドバンスド・アキュブレンド）※8
デジタル信号 1,920×1,200（アドバンスド・アキュブレンド）※8
走査周波数 水平 15～100kHz（RGB入力：24kHz以上）　VESA準拠
垂直 50～120Hz（HDMI入力：50～85Hz）　VESA準拠
台形歪み補正機能※6 水平方向 手動 最大±約10度
垂直方向 手動 最大±約10度
入力端子 映像 デジタル HDMI® タイプA×2 （HDCP1.4※9）
アナログ ミニD-Sub15ピン×1、RCA×1（黄）
音声 デジタル HDMI® タイプA×2 （HDCP1.4※9）
アナログ ステレオミニジャック×1、RCA×2（赤・白）
出力端子 モニタ出力 アナログ ミニD-Sub15ピン×1
音声出力 アナログ ステレオミニジャック×1（全信号共通）
USBポート USBタイプA※10（USBメモリ用、電源供給 5.0V/1.0A）×1　USB規格 Ver2.0準拠
有線LAN RJ-45×1（10BASE-T/100BASE-TX）
コントロール端子 PCコントロール D-Sub9ピン×1
スピーカ 10W+10W ステレオスピーカ内蔵
使用環境 動作温度 5～40℃（35～40℃の時は、強制エコモードになります。）
動作湿度 20～80%（ただし結露しないこと）
保存温度 -10～50℃
保存湿度 20～80%（ただし結露しないこと）
電源※11 AC 100V 50/60Hz
定格入力電流 4.9A
消費電力 エコモードオフ 460W
エコモードオン エコ1：374W／エコ2：248W
スタンバイ時 ネットワークスタンバイ 3.0W
ノーマル 0.5W
外形寸法 突起部含まず 425（幅）×449（奥行）×153.2（高さ）mm
突起部含む 425（幅）×449（奥行）×156.7（高さ）mm
質量 10.7kg
梱包状態 寸法 590（幅）×610（奥行）×315（高さ）mm
質量 13.9kg
添付品 リモコン（電池付）、電源コード（3.0m：AC100V国内仕様）、コンピュータケーブル（1.8m：ミニD-Sub15ピン）、CD-ROM（取扱説明書）、クイックスタートガイド、取扱説明書［簡易版］、保証書
  • ※1
    有効画素数は99.99％です。
  • ※2
    保証時間ではありません。光源より先に修理・部品交換が必要になる場合があります。
  • ※3
    JISX6911：2015データプロジェクターの仕様書様式にそって記載しています。測定方法、測定条件については、附属書2に基づいています。
  • ※4
    エコモードが「オフ」、プリセットが「高輝度モード」のときの明るさです。プリセットで他のモードを選択すると明るさが低下いたします。
  • ※5
    パネル解像度を超える入力信号では、入力信号そのままの解像度では表示されません。
  • ※6
    電気的な補正を行っているため、輝度の低下や画質の劣化が現れる場合があります。
  • ※7
    入力端子で、USB-Aを選択しているときは、フルカラー（約1,677万色以上）となります。
  • ※8
    WXGAモードオン時。
  • ※9
    HDCPとは、デジタルコンテンツの不正コピー防止を目的とする著作権保護用システムのことをいいます。本機のHDCP対応の入力端子は、HDCP技術を用いてコピープロテクトされているデジタルコンテンツを投写することができます。ただし、HDCPの規格変更等が行われた場合、各入力端子の映像が表示されないことがあります。
  • ※10
    市販されているすべてのUSBメモリの動作を保証するものではありません。
  • ※11
    高調波電流規格JIS C 61000-3-2適合品です。
  • ■
    本製品は、クラスB機器です。（VCCI-B）
  • ■
    この仕様・意匠はお断りなく変更する事があります。

主な対応解像度および周波数

アナログRGB
信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60/72/75/85/iMac
SVGA 800×600 4：3 56/60/72/75/85/iMac
XGA 1024×768 4：3 60/70/75/85/iMac
WXGA 1280×768 15：9 60
1280×800 16：10 60
1366×768 ※1 16：9 60
1366×768 ※1 16：9 60
Quad-VGA 1280×960 4：3 60/75
SXGA 1280×1024 5：4 60/75
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 ※1 16：9 60
UXGA 1600×1200 ※2 4：3 60
WSXGA+ 1680×1050 16：10 60
HD 1280×720 16：9 60
Full HD 1920×1080 16：9 60
WUXGA 1920×1200 ※3 16：10 60
MAC 13" 640×480 4：3 67
MAC 16" 832×624 4：3 75
MAC 19" 1024×768 4：3 75
MAC 21" 1152×870 4：3 75
MAC 23" 1280×1024 5：4 65
HDMI
信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
VGA 640×480 4：3 60
SVGA 800×600 4：3 60
XGA 1024×768 4：3 60
WXGA 1280×768 15：9 60
1280×800 16：10 60
1366×768 16：9 60
Quad-VGA 1280×960 4：3 60
SXGA 1280×1024 5：4 60
SXGA+ 1400×1050 4：3 60
WXGA+ 1440×900 16：10 60
WXGA++ 1600×900 16：9 60
WSXGA+ 1680×1050 16：10 60
WUXGA 1920×1200 16：10 60※4
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(1080i) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3 / 16：9 60
SDTV(576p) 720×576 4：3 / 16：9 50
SDTV(480i) 720×480 4：3 / 16：9 60
SDTV(576i) 720×576 4：3 / 16：9 50
コンポーネント
信号名 解像度（ドット） アスペクト比 垂直走査周波数(Hz)
HDTV(1080p) 1920×1080 16：9 50/60
HDTV(1080i) 1920×1080 16：9 50/60
HDTV(720p) 1280×720 16：9 50/60
SDTV(480p) 720×480 4：3 / 16：9 60
SDTV(576p) 720×576 4：3 / 16：9 50
SDTV(480i) 720×480 4：3 / 16：9 60
SDTV(576i) 720×576 4：3 / 16：9 50
コンポジット　ビデオ
信号名 アスペクト比 垂直走査周波数(Hz)
NTSC 4：3 60
PAL 4：3 50
PAL60 4：3 60
SECAM 4：3 50
  • ※1
    オンスクリーンメニューのアスペクトを「自動」に設定しているときは正しく表示できないことがあります。本機の工場出荷時は「自動」に設定しています。該当する解像度の信号を投写するときは、アスペクトを「16：9」に設定してください。
  • ※2
    WXGAモードオフ時
  • ※3
    WXGAモードオン時
  • ※4
    RB（リデュースドブランキング信号）は154MHzまでです。
  • ・
    本機の解像度を超える信号はアドバンスド・アキュブレンドにより対応。
  • ・
    アドバンスド・アキュブレンドの場合、文字や罫線の太さなどが不均一になったり、色がにじんだりする場合があります。
  • ・
    出荷時はその表示解像度／周波数の標準的な信号に合わせていますが、コンピュータの種類によっては調整が必要な場合があります。
  • ・
    コンピュータ信号は、セパレート同期信号のみ対応しています。

スクリーンサイズと投写距離

スクリーンサイズと投写距離のイメージ
デスクトップ／フロント投写の場合
スクリーンサイズ
型 (横×縦m)		 投写距離（cm） スクリーンの高さ（cm）
L1
（ワイド-テレ）		 L2
（ワイド-テレ）		 H1 H2
70型 (1.5×0.9m) 8.0 - 10.1 41.0 - 43.0 30.5 124.7
80型 (1.7×1.1m) 13.8 - 16.3 46.8 - 49.0 33.5 141.2
90型 (1.9×1.2m) 19.7 - 22.4 52.7 - 55.0 36.6 157.8
100型 (2.2×1.4m) 25.5 - 28.5 58.5 - 62.0 39.7 174.3
110型 (2.4×1.5m) 31.3 - 34.6 64.3 - 68.0 42.8 190.9
120型 (2.6×1.7m) 37.1 - 40.8 70.1 - 74.0 45.8 207.4
130型 (2.8×1.8m) 42.9 - 46.9 75.9 - 80.0 48.9 223.9
  • ＊
    表の数値は設計値のため誤差が生じることがあります。
デスクトップ投写の場合
スクリーンサイズ
型 (横×縦m)		 投写距離　L2（cm） 寸法　H（cm）★
ワイド テレ
70型 (1.5×0.9m) 41.0 43.0 27.6 ～ 33.3
80型 (1.7×1.1m) 46.8  49.0 30.3 ～ 36.8
90型 (1.9×1.2m) 52.7  55.0 33.0 ～ 40.2
100型 (2.2×1.4m) 58.5  62.0 35.7 ～ 43.7
110型 (2.4×1.5m) 64.3  68.0 38.4 ～ 47.2
120型 (2.6×1.7m) 70.1  74.0 41.0 ～ 50.7
130型 (2.8×1.8m) 75.9  80.0 43.7 ～ 54.2
  • ★
    プロジェクター底面からスクリーン下端までの高さ（チルトフットを縮めた状態）
  • ＊
    表の数値は設計値のため誤差が生じることがあります。

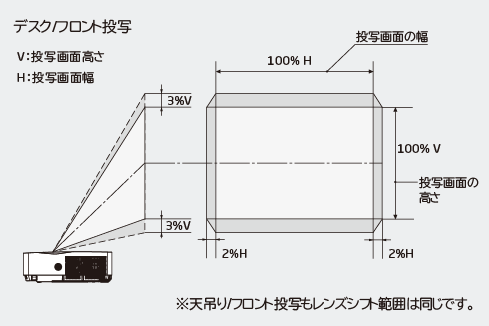

レンズシフト範囲

レンズシフト範囲のイメージ
レンズシフト範囲 垂直方向 ±3%
水平方向 ±2%
  • ＊
    表の数値は設計値のため誤差が生じることがあります。
