MultiSync® LCD-V323-3
生産終了幅広い用途、設置環境に応える
スマートスタンダードなフルHD対応モデル。
| 最大輝度（標準値） | コントラスト比 | 応答速度 | 視野角 | 表示画素数 |
|---|---|---|---|---|
| 450cd/m²（320cd/m²） | 1300:1 | 8ms※ （G to G） | 左右178° 上下178° | 1920×1080 |
■製品別ページ
| 型名 | LCD-V323-3 | ||
|---|---|---|---|
| サイズ（表示サイズ） | 32型（80.1cm） | ||
| 液晶パネル / バックライト | IPS方式液晶（アンチグレア処理、低ヘイズ※1） | ||
| 白色LEDバックライト エッジ型 | |||
| 有効表示領域 | 698.4×392.9mm | ||
| 表示画素数 | 1,920×1,080 | ||
| 画素ピッチ | 0.364mm | ||
| 表示色 | 約1,677万色（約10億7,374万色中） | ||
| 視野角 （標準値、コントラスト比10:1以上） |
左右178°、上下178° | ||
| 輝度 | 工場出荷設定標準値 | 320cd/m² | |
| 最大値 | 450cd/m² | ||
| コントラスト比（標準値） | 1,300:1 | ||
| 応答速度（標準値）※2 | 8ms RESPONSE IMPROVE MODE2（G to G） | ||
| 走査周波数 | 水平周波数 |
15.625/15.734/31.5～91.1kHz（アナログ）、 | |
| 垂直周波数 | 50～85Hz（50/60Hz フレームロック） | ||
| 入力端子 | DVI | DVI-D 24ピン | デジタルRGB信号 |
| DVI規格TMDS準拠 HDCP1.4 VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、1,920×1,080（60Hz）、1125p（1080p）、1125i（1080i） | |||
| DisplayPort™ | DisplayPort™ コネクタ | デジタルRGB信号 | |
| DisplayPort規格 Ver1.1a準拠 HDCP1.3 VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、1,920×1,080（60Hz）、1125p（1080p）、1125i（1080i）、750p（720p）:50Hz/60Hz、 525p（480p）:60Hz、 625p（576p）:50Hz | |||
| VGA※4 | ミニD-Sub15ピン※4 | アナログRGB信号 | |
| RGB：0.7Vp-p/75Ω VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、1,920×1,080（60Hz） | |||
| 同期信号 | |||
| セパレート同期信号：TTLレベル 正/負極性 シンクオングリーン：0.3Vp-p/75Ω 負極性 | |||
| HDMI®※5 | HDMI® コネクタ | デジタル色差信号 デジタルRGB信号 | |
| HDMI® HDCP1.4 VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60※3、1,920×1,080（60Hz）、1125p（1080p）、1125i（ 1080i）、750p（720p）:50Hz/60Hz、 525p（480p）:60Hz、625p（576p）:50Hz、525i（480i）:60Hz、625i（576i）:50Hz | |||
| DVD/HD※4 | ミニD-Sub15ピン※4 | 色差信号 | |
| 輝度信号Y：1.0Vp-p/75Ω 色差信号Cb/Cr (Pb/Pr）：0.7Vp-p/75Ω HDTV/DVD :1125p（1080p）、1125i（1080i）、750p（720p）:50Hz/60Hz、525p（480p）、525i（480i）:60Hz、 625p（576p）、625i（576i）:50Hz | |||
| VIDEO※4 | ミニD-Sub15ピン※4 | コンポジット信号 | |
| 1.0Vp-p/75Ω NTSC/PAL/SECAM/4.43NTSC/PAL60 | |||
| S-VIDEO※4 | ミニD-Sub15ピン※4 | Sビデオ信号 | |
| 輝度信号Y ：1.0Vp-p/75Ω 色信号C ：0.286Vp-p/75Ω NTSC/PAL/SECAM/4.43NTSC/PAL60 | |||

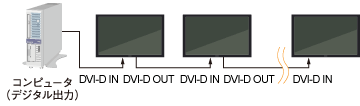

| 出力端子 | DVI | DVI-D 24ピン | デジタルRGB信号 |
| DVI規格TMDS準拠 HDCP対応 （DVI入力コネクタまたはHDMI入力コネクタにDVI信号が入力されている時にDVI信号を出力。） | |||
| 音声端子 | オーディオ入力 | φ3.5mmステレオミニジャック×1 | アナログ音声信号 |
| ステレオ L/R 0.5Vrms | |||
| DisplayPort™コネクタ | デジタル音声信号 | ||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||
| HDMI® コネクタ | デジタル音声信号 | ||
| PCM 32、44.1、48kHz（16, 20, 24bit） | |||
| オーディオ出力 | 3.5mmステレオミニジャック×1 | 音声信号 | |
| 入力選択された信号を出力 : ステレオ L/R 0.5Vrms | |||
| 音声出力 | 内蔵スピーカ | 8W（モノラル） | |
| 制御信号 | 制御入力コネクタ | D-Sub 9ピン（RS-232C）×1 | |
| 制御出力コネクタ | D-Sub 9ピン（RS-232C）×1 | ||
| LANコネクタ | RJ-45（10/100BASE-T）×1 | ||
| リモコン入力コネクタ | φ3.5mmステレオミニジャック×1 | ||
| 適合規格等 | 安全 | 電気用品安全法、J60950-1、J3000 | |
| パワーセーブ | VESA DPM準拠 | ||
| 不要輻射 | VCCI-B、JIS C 61000-3-2、J55022（クラスB） | ||
| その他 | DDC/CI | ||
| 連続稼働時間 | 24時間 | ||
| 使用環境条件 | 温度 | 0～40℃ | |
| 湿度 | 20～80%（結露のないこと） | ||
| 高度 | 3,000m | ||
| 設置 | 横型設置／縦型設置 | ||
| 保管環境条件 | 温度 | －20～60℃ | |
| 湿度 | 10～90%（結露のないこと） | ||
| 電源 | 電源入力※5 | AC100V、50/60Hz | |
| 定格入力電流 | 1.6A（100V）、0.65A（225V） | ||
| 消費電力 | 最大時 | 65W※6／140W※7 | |
| 標準※8 | 48W | ||
| パワーセーブ時※9 | 1.0W以下 | ||
| スタンバイ時※8 | 0.5W以下 | ||
| オプション用スロット供給電力 | 16V / 3.6A | ||
| 質量 ディスプレイ本体（スタンドなし） | 約9.5kg | ||
| 外形寸法（突起部を除く） | 750.0（W）×444.5（H）×60.8（D）mm | ||
| 梱包状態 | 質量 | 約13.0kg | |
| 寸法 | 876（W）×582（H）×172（D）mm | ||
| VESA金具取付ピッチ（4点留め） | 200×200mm M6ネジ（深さ12mm） | ||
| 主な付属品 | 電源コード（3.0m）※10、信号ケーブル（1.8m:DVI-D/DVI-D）、ワイヤレスリモコン、単3形乾電池×2、クランプ、ネジ（M4×10）、ウォールマウントアダプタ×4、ウォールトマウントアダプタ用ネジ×4、ロゴカバーラベル※11、取扱説明書（ユーティリティディスク）、セットアップマニュアル、保証書 | ||
- ※1静止画や動画はきれいに見れますが、天井の蛍光灯等が映りこむ場合があります。
- ※2特定階調レベル間（32、64、96、128、160、192、224）の各応答速度の平均値です。
- ※3簡易圧縮表示です。表示される文字が不鮮明になる場合があります。
- ※4共用端子。排他使用のみ可能。入力には、それぞれに適した信号ケーブルを別途ご用意ください。
- ※5すべてのHDMI®規格に対応したPCやHDMI®機器での動作保証はしておりません。HDMI®規格に対応したPCやHDMI®機器によっては、正しく表示されない場合があります。
- ※6輝度最大、外部スピーカ動作時。
- ※7輝度最大、外部スピーカ動作時、オプションボード装着時。
- ※8工場出荷時の設定条件（オプション非使用時）。
- ※9VGA入力選択時。
- ※10形状は｢IEC3Pコネクタ/アースリード付2Pプラグ｣です。
付属の電源コードは、国内100V商用電源対応品です。 - ※11ディスプレイ前面のメーカーロゴを隠したい場合に、上に貼り付けてください。
- ・記載された内容・仕様は販売当時のものです。
端子部
コンポジットビデオをLCD-V323のVGA端子に接続する場合
下記を接続してください。
- コンポジットビデオ端子のVIDEO と VGA端子の②ピンGreen,VIDEO
- コンポジットビデオ端子のGND と VGA端子の⑦ピンGreen-GND
市販品の5BNC - D-Sub15Pin変換ケーブルを使用いただき、
下記画像のように、D-Dub15Pinの2番ピンのGreen緑映像端子に
NTSCアナログコンポジットビデオ信号を入力して、
ターミナルモードのD-SUBモードをVIDEOに設定すれば表示できます。
オプション
- ※1ディスプレイ外形よりディスプレイ取り付け金具がはみ出します。
- ※記載された内容・仕様は販売当時のものです。
