COB 90度設置モデル FC2シリーズ

屋内用フルカラーファインピッチLEDディスプレイLED-FC009i2 / LED-FC012i2 / LED-FC015i2

仕様

COB 90度設置モデル FC2シリーズ

  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
ランドスケープ（横型）仕様

FC2シリーズ

ランドスケープ
（横型）		 通常モデル 型名 フラット LED-FC009i2-L1 LED-FC012i2-L1 LED-FC015i2-L1
左カット LED-FC009i2-L2 LED-FC012i2-L2 LED-FC015i2-L2
右カット LED-FC009i2-L3 LED-FC012i2-L3 LED-FC015i2-L3
両カット LED-FC009i2-L4 LED-FC012i2-L4 LED-FC015i2-L4
10年修理対応モデル 型名 フラット LED-FC009i2YL1 LED-FC012i2YL1 LED-FC015i2YL1
左カット LED-FC009i2YL2 LED-FC012i2YL2 LED-FC015i2YL2
右カット LED-FC009i2YL3 LED-FC012i2YL3 LED-FC015i2YL3
両カット LED-FC009i2YL4 LED-FC012i2YL4 LED-FC015i2YL4
LED画素ピッチ 0.9mm 1.2mm 1.5mm
解像度（ピクセル） 640×360 480×270 384×216
画素構成 Flip chip COB
輝度※1 800cd/m²
コントラスト比  20,000 : 1
色再現 16ビット（約281兆色）
視野角※2   左/右 80°/80° 80°/80° 80°/80°
上/下 75°/75° 80°/80° 80°/80°
動作環境   温度 -20～40℃
湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※3   AC100V 70W 70W 65W
寸法（W×H×D） 608×342×48.5mm
質量 約6.7kg
IP規格（フロント／リア） IP40／IP20
設置 フロント
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※4 AC100V系20台 / AC200V系40台
LANケーブル1本あたりの最大接続数 2台 5台 7台
  • ※1
    輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
    輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
  • ※2
    正面方向から輝度半減になる角度。
  • ※3
    6,500K、全白入力、輝度設定最大時。
  • ※4
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
ポートレート（縦型）仕様

FC2シリーズ

ポートレート
（縦型）		 通常モデル 型名 フラット LED-FC009i2-P5 LED-FC012i2-P5 LED-FC015i2-P5
左カット LED-FC009i2-P6 LED-FC012i2-P6 LED-FC015i2-P6
右カット LED-FC009i2-P7 LED-FC012i2-P7 LED-FC015i2-P7
両カット LED-FC009i2-P8 LED-FC012i2-P8 LED-FC015i2-P8
10年修理対応モデル 型名 フラット LED-FC009i2YP5 LED-FC012i2YP5 LED-FC015i2YP5
左カット LED-FC009i2YP6 LED-FC012i2YP6 LED-FC015i2YP6
右カット LED-FC009i2YP7 LED-FC012i2YP7 LED-FC015i2YP7
両カット LED-FC009i2YP8 LED-FC012i2YP8 LED-FC015i2YP8
LED画素ピッチ 0.9mm 1.2mm 1.5mm
解像度（ピクセル） 360×640 270×480 216×384
画素構成 Flip chip COB
輝度※1 800cd/m²
コントラスト比  20,000 : 1
色再現 16ビット（約281兆色）
視野角※2   左/右 75°/75° 80°/80° 80°/80°
上/下 80°/80° 80°/80° 80°/80°
動作環境   温度 -20～40℃
湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※3   AC100V 70W 70W 65W
寸法（W×H×D） 342×608×48.5mm
質量 約6.7kg
IP規格（フロント／リア） IP40／IP20
設置 フロント
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※4 AC100V系20台 / AC200V系40台
LANケーブル1本あたりの最大接続数 2台 5台 7台
  • ※1
    輝度は、入力モードや映像調整の設定、設置環境や個々の製品特性などにより変動します。
    輝度は、経年劣化により低下します。一定の輝度を維持するものではありません。
  • ※2
    正面方向から輝度半減になる角度。
  • ※3
    6,500K、全白入力、輝度設定最大時。
  • ※4
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。

外形寸法

ランドスケープ（横型）、フラット
LED-FC009i2-L1 / LED-FC012i2-L1 / LED-FC015i2-L1
LED-FC009i2YL1 / LED-FC012i2YL1 / LED-FC015i2YL1

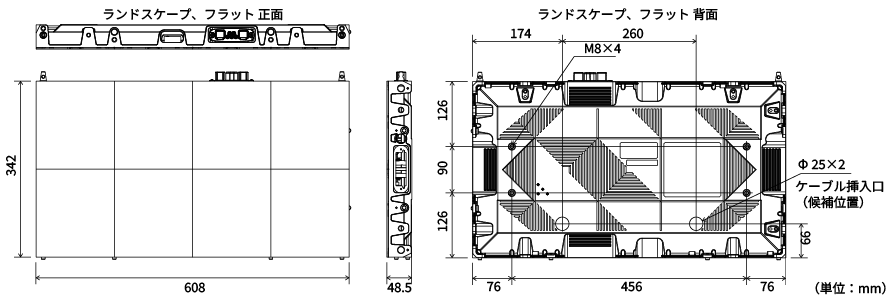

ランドスケープ（横型）、フラット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ランドスケープ（横型）、左カット
LED-FC009i2-L2 / LED-FC012i2-L2 / LED-FC015i2-L2
LED-FC009i2YL2 / LED-FC012i2YL2 / LED-FC015i2YL2

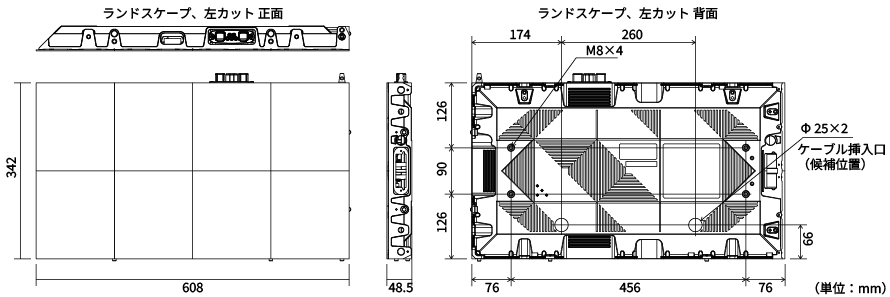

ランドスケープ（横型）、左カット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ランドスケープ（横型）、右カット
LED-FC009i2-L3 / LED-FC012i2-L3 / LED-FC015i2-L3
LED-FC009i2YL3 / LED-FC012i2YL3 / LED-FC015i2YL3

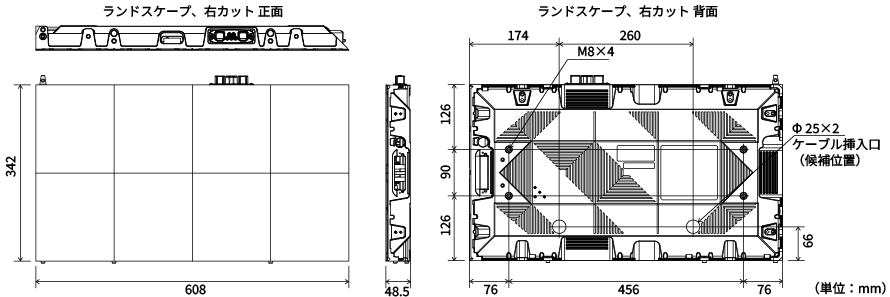

ランドスケープ（横型）、右カット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ランドスケープ（横型）、両カット
LED-FC009i2-L4 / LED-FC012i2-L4 / LED-FC015i2-L4
LED-FC009i2YL4 / LED-FC012i2YL4 / LED-FC015i2YL4

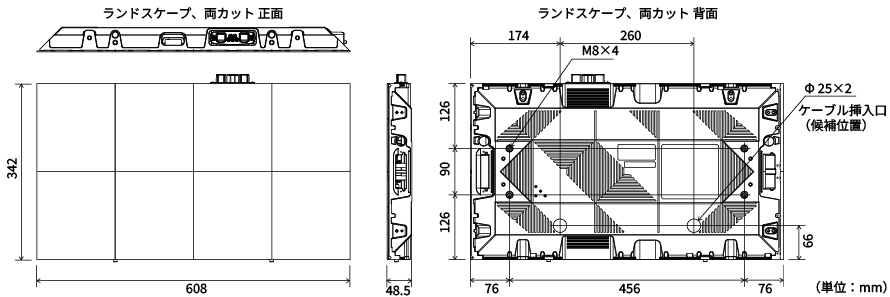

ランドスケープ（横型）、両カット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ポートレート（縦型）、フラット
LED-FC009i2-P5 / LED-FC012i2-P5 / LED-FC015i2-P5
LED-FC009i2YP5 / LED-FC012i2YP5 / LED-FC015i2YP5

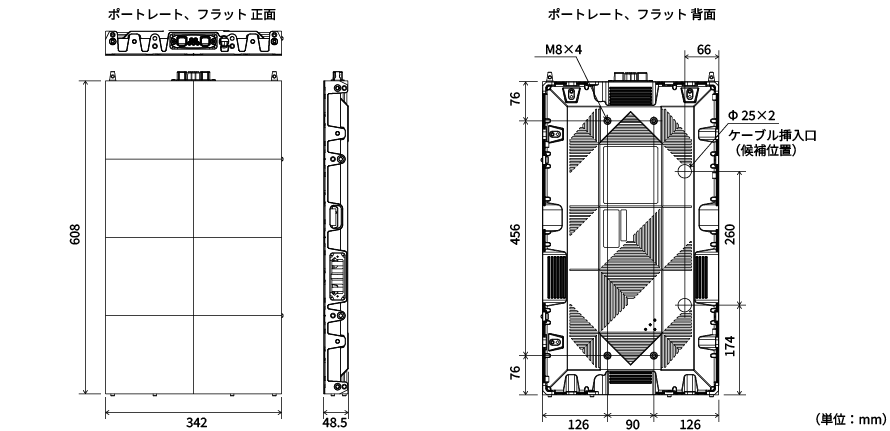

ポートレート（縦型）、フラット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ポートレート（縦型）、左カット
LED-FC009i2-P6 / LED-FC012i2-P6 / LED-FC015i2-P6
LED-FC009i2YP6 / LED-FC012i2YP6 / LED-FC015i2YP6

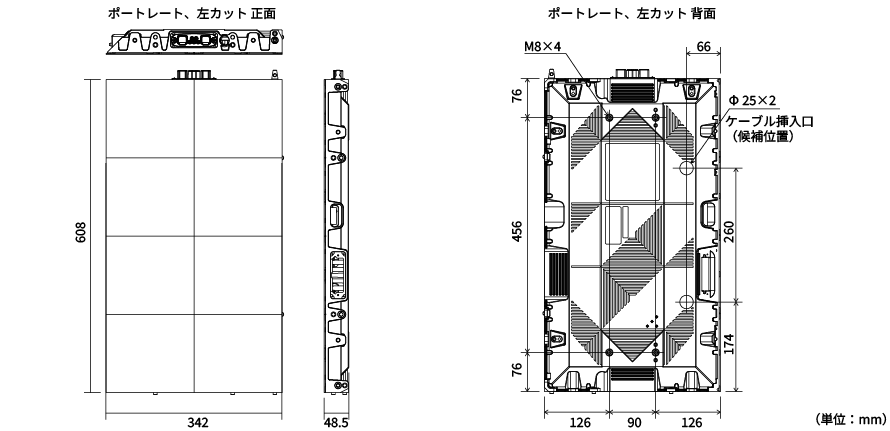

ポートレート（縦型）、左カット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ポートレート（縦型）、右カット
LED-FC009i2-P7 / LED-FC012i2-P7 / LED-FC015i2-P7
LED-FC009i2YP7 / LED-FC012i2YP7 / LED-FC015i2YP7

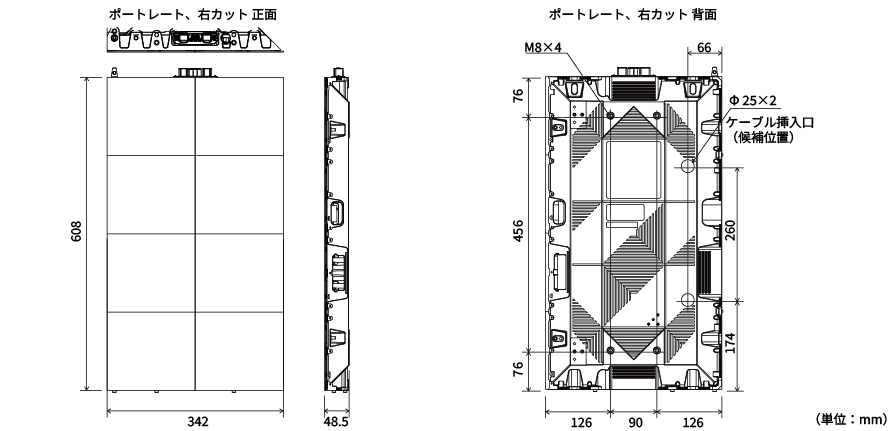

ポートレート（縦型）、右カット 外形寸法図
ピクセルカード8枚で1モジュールを構成
ポートレート（縦型）、両カット
LED-FC009i2-P8 / LED-FC012i2-P8 / LED-FC015i2-P8
LED-FC009i2YP8 / LED-FC012i2YP8 / LED-FC015i2YP8
ポートレート（縦型）、両カット 外形寸法図
ピクセルカード8枚で1モジュールを構成

本ページに掲載のLEDディスプレイはシャープNECディスプレイソリューションズ株式会社の製品です。
