COBモデル FCシリーズ
屋内用フルカラーファインピッチLEDディスプレイLEDディスプレイキットモデルLEDディスプレイキットモデル
FCシリーズのLEDディスプレイに、マルチスクリーン導入に必要な機器、取付フレームやケーブル類などをセット化したキット製品をご用意しました。
FCシリーズ キットモデル
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
受注生産品 オープン価格
| 品名 | 型名 | 画面サイズ （マルチ構成） |
表示解像度 （ピクセル） |
LED画素 ピッチ |
|---|---|---|---|---|
| 屋内用 110型 FHD LEDディスプレイキット |
LED-FC012i-110 | 110型（4×4） |
1,920×1,080 （フルHD） |
1.2 mm |
| 屋内用 137型 FHD LEDディスプレイキット |
LED-FC015i-137 |
137型（5×5） |
1,920×1,080 （フルHD） |
1.5 mm |
| 屋内用 165型 4K LEDディスプレイキット |
LED-FC009i-165 |
165型（6×6） |
3,840×2,160 （4K） |
0.9 mm |
| 屋内用 220型 4K LEDディスプレイキット |
LED-FC012i-220 |
220型（8×8） |
3,840×2,160 （4K） |
1.2 mm |
- ※1画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
- ※2画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。
キット構成内容
- LEDディスプレイ（マルチ構成）一式
- LEDコントローラ（配線ケーブル付）
- 取付フレーム一式（化粧パネル、キャビネットハンガーピン）
- 下部フロントカバー
- 電源バー（電源配線付、左右サイドパネル付）
- 化粧パネル一式（天面、側面、連結ブロック）
- バックフレーム一式
- 固定用各種ネジ
FCシリーズ キットモデル仕様
| FCシリーズ | キットモデル 型名 | LED-FC012i-110 | LED-FC015i-137 | LED-FC009i-165 | LED-FC012i-220 |
|---|---|---|---|---|---|
| 10年修理対応モデル 型名 | LED-FC012iY110 | LED-FC015iY137 | LED-FC009iY165 | LED-FC012iY220 | |
| モジュール構成 | LED-FC012i 4×4 |
LED-FC015i 5×5 |
LED-FC009i 6×6 |
LED-FC012i 8×8 | |
| 表示解像度（ピクセル） | 1,920×1,080（フルHD） | 3,840×2,160（4K） | |||
| 画素構成 | Flip chip COB | ||||
| LED画素ピッチ | 1.2mm | 1.5mm | 0.9mm | 1.2mm | |
| 輝度 | 800cd/m² | ||||
| コントラスト比 | 20,000 : 1 | ||||
| リフレッシュレート | 3840Hz | ||||
| 色再現 (18bit+機能オン時) |
16ビット | ||||
| 輝度調整範囲 | 0～100%（256ステップ） | ||||
| ガンマ補正設定 | 1.0～4.0（工場出荷設定：2.8） | ||||
| 色温度 | 3000K～9500K（工場出荷設定：6500K） | ||||
| 視野角※1 | 左/右 | 80°/80° | 80°/80° | 80°/80° | 80°/80° |
| 上/下 | 80°/80° | 80°/80° | 75°/75° | 80°/80° | |
| LED寿命※2 | 100,000時間 | ||||
| 信号入出力 | RJ-45（1000Base-T） | ||||
| 信号ケーブル | FTP CAT5e | ||||
| 連続稼働時間 | 24時間 | ||||
| 電源入力 | AC 100-240V、50/60Hz | ||||
| 消費電力※3 | AC100V | 1,120W | 1,625W | 2,160W | 4,480W |
| IP規格（フロント／リア） | IP40／IP20 | ||||
| 設置 | フロント | ||||
| メンテナンス | フロント | ||||
| 外形寸法（W×H×D） | 2,444×1,475.5×78mm | 3,052×1,817.5×78mm | 3,660×2,159.5×78mm | 4,876×2,843.5×78mm | |
| 質量 | 153.2kg | 234.0kg | 325.0kg | 543.0kg | |
| 動作環境 | 温度 | -20～40℃ | |||
| 湿度 | 10～80%（結露のないこと） | ||||
| 高度 | 5000m以下 | ||||
| 保管環境 | 温度 | -20～45℃ | |||
| 湿度 | 10～85%（結露のないこと） | ||||
| 認証 | cTUVus / CE / CBレポート(IEC62368-1) / FCC / VCCI 他 | ||||
- ※1正面方向から輝度半減になる角度。
- ※2輝度半減時。
- ※36,500K、全白入力、輝度設定最大時。
対応オプション

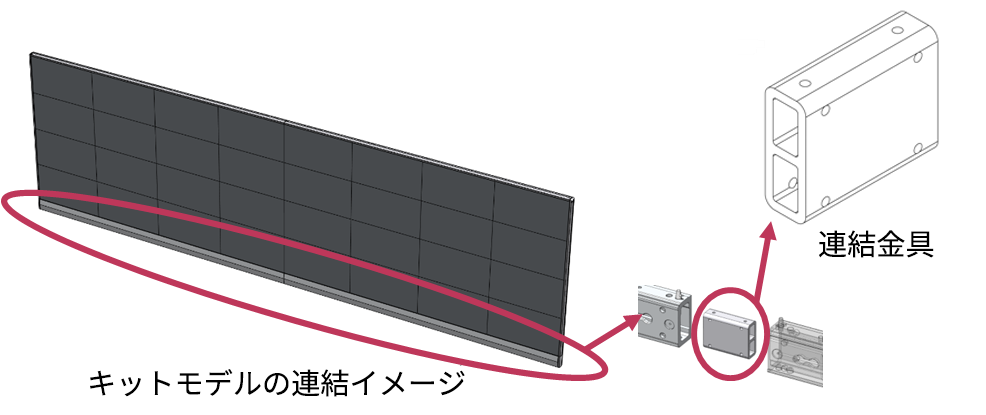

連結金具／LED-F-PB-CNJ
同じ機種2台を並列に設置する場合、推奨する固定用の連結金具です。
| 型名 | LED-F-PB-CNJ | ||
|---|---|---|---|
| 希望小売価格 | オープン価格 | ||
| 外形寸法（W×D×H） | 100×30.8×79.8mm | ||
| 質量 | 410g | ||
| 適合機種 | FCシリーズ | 通常モデル （5年間修理対応） |
LED-FC012I-110 LED-FC015I-137 LED-FC009I-165 LED-FC012I-220 |
| 10年修理対応モデル | LED-FC012IY110 LED-FC015IY137 LED-FC009IY165 LED-FC012IY220 | ||
- ※FAシリーズ、FEシリーズとの共通オプションです。
保守サポート
修理期間(※製品ご購入時に選択)
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
しかしさらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
| 品名 | 通常モデル 型名 | 10年修理対応モデル 型名 | |
|---|---|---|---|
| 屋内用 110型 FHD LEDディスプレイキット |
FCシリーズ | LED-FC012i-110 | LED-FC012iY110 |
| 屋内用 137型 FHD LEDディスプレイキット |
LED-FC015i-137 | LED-FC015iY137 | |
| 屋内用 165型 4K LEDディスプレイキット |
LED-FC009i-165 | LED-FC009iY165 | |
| 屋内用 220型 4K LEDディスプレイキット |
LLED-FC012i-220 | LED-FC012iY110 | |
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
2年間無償保証
引き渡し日より2年間、センドバック修理による無償修理をいたします。
- ※付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。
LEDディスプレイ 2年無償保証サービスの詳細はこちら【有償保守】LEDディスプレイキットモデル SupportPack
ご購入後にお客様情報をご登録していただくことで、サービス期間中は修理をお受けいただける充実した内容の有償保守サービスパッケージです。
本ページに掲載のLEDディスプレイはシャープディスプレイソリューションズ株式会社の製品です。
