ハイグレードモデル FAシリーズ

屋内用フルカラーファインピッチLEDディスプレイLED-FA009i2 / LED-FA012i2 / LED-FA015i2 / LED-FA019i2 / LED-FA025i2 / LED-FA031i2 / LED-FA038i2
省電力モデル LED-FA012i3 / LED-FA015i3 / LED-FA019i3

仕様

ハイグレードモデル FAシリーズ

  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
従来モデル
FAシリーズ 通常モデル 型名 LED-FA009i2 LED-FA012i2 LED-FA015i2 LED-FA019i2 LED-FA025i2 LED-FA031i2 LED-FA038i2
10年修理対応モデル 型名 LED-FA009i2-10Y LED-FA012i2-10Y LED-FA015i2-10Y LED-FA019i2-10Y LED-FA025i2-10Y LED-FA031i2-10Y LED-FA038i2-10Y
LED画素ピッチ 0.9mm 1.2mm 1.5mm 1.9mm 2.5mm 3.1mm 3.8mm
解像度（ピクセル） 640×360 480×270 384×216 320×180 240×135 192×108 160×90
画素構成 4in1 SMD
（IMD※4）		 3-in-1 SMD
輝度 600cd/m² 800cd/m² 1,200cd/m²
コントラスト比 5,000 : 1 7,000 : 1
色再現 16ビット（約281兆色）
視野角※1 左/右 70°/70° 85°/85° 80°/80°
上/下 70°/70° 85°/85° 70°/70°
動作環境温度 -20～40℃
動作環境湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※2 AC100V 150W 125W 120W
寸法（W×H×D） 608×342×49mm
質量 約8.8kg
IP規格（フロント／リア） IP20／IP20
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※3 AC100V系8台／AC200V系14台 AC100V系10台／AC200V系20台
LANケーブル1本あたりの最大接続数 2台 5台 7台 10台 20台 30台 40台
適合規格等 安全 J62368-1
不要輻射 VCCI Class A
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    6,500K、全白入力、輝度設定最大時。
  • ※3
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。
  • ※4
    Integrated Matrix Device
省電力モデル
省電力
モデル		 通常モデル 型名 LED-FA012i3 LED-FA015i3 LED-FA019i3
10年修理対応モデル 型名 LED-FA012i3-10Y LED-FA015i3-10Y LED-FA019i3-10Y
LED画素ピッチ 1.2mm 1.5mm 1.9mm
解像度（ピクセル） 480×270 384×216 320×180
画素構成 3-in-1 Flip chip SMD
輝度 800cd/m²
コントラスト比 10,000 : 1
色再現 16ビット（約281兆色）
視野角※1 左/右 85°/85°
上/下 80°/80°
動作環境温度 -20～40℃
動作環境湿度 10～80%（結露のないこと）
電源入力 AC 100-240V、50/60Hz
消費電力※2 AC100V 45W
寸法（W×H×D） 608×342×49mm
質量 約8.8kg
IP規格（フロント／リア） IP20／IP20
メンテナンス フロント
電源ケーブル1本あたりの最大接続数※3 AC100V系40台／AC200V系65台
LANケーブル1本あたりの最大接続数 5台 7台 10台
適合規格等 安全 J62368-1、電気用品安全法（モジュール）
不要輻射 VCCI Class A
  • ※1
    正面方向から輝度半減になる角度。
  • ※2
    6,500K、全白入力、輝度設定最大時。
  • ※3
    定格電力から算出したものです。別途、突入電流を考慮して接続台数を決定する必要があります。

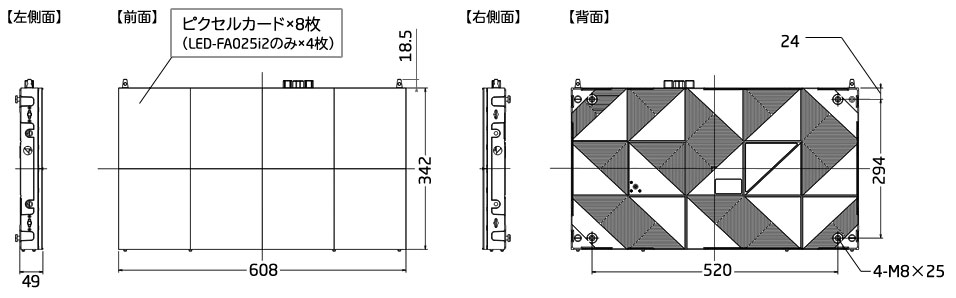

外形寸法

外形寸法図

本ページに掲載のLEDディスプレイはシャープNECディスプレイソリューションズ株式会社の製品です。
