はじめに

HPE Morpheus VM Essentials Software(以降、HVM)上でHAクラスター構築を試してみました。HVMはVMware ESXiやHyper-Vと同様に、GUIから簡単に仮想マシンやディスク、NIC等のリソース作成や実行・管理が行える商用グレードのサーバー仮想化プラットフォームです。

今回はHAクラスター構築までの一連の流れとして、HVM上で仮想マシン2台を作成して、CLUSTERPROをインストールし、ミラーディスク型のHAクラスターを構築してみましたのでご紹介いたします。

この記事の内容

1. HPE Morpheus VM Essentials Softwareとは

HVMは、KVMベースのハイパーバイザーとクラウド管理プラットフォームソフトウェア「Morpheus」を組み合わせた商用グレードのサーバー仮想化プラットフォームです。仮想化環境の主要機能を備えつつ、初期導入コストの削減に寄与します。

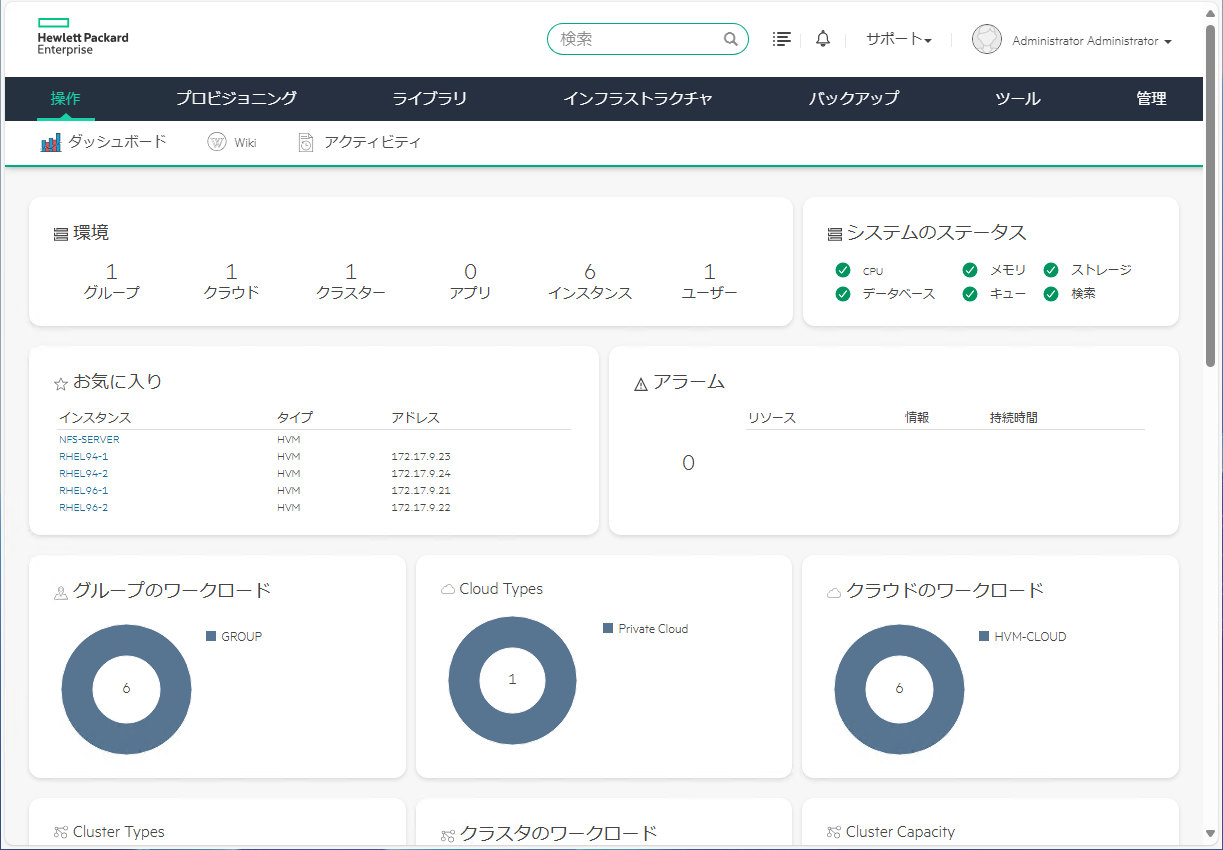

VMware ESXiやHyper-Vと同様に、物理サーバー上で仮想マシン(以降、VM)を作成・実行・管理することができます。操作はWebブラウザから利用可能な統合管理ツールであるVM Essentials manager(以降、VME Manager)が提供されており、VMの作成や削除などを簡単に行うことができます。ライブマイグレーションやHA機能はもちろん、NFS、iSCSI、FCといった、様々なストレージに対応しており、VMのスナップショットやバックアップソフトウェア連携によるデータ保護などの必要十分な機能を備えています。

HVMはNECマネージドITインフラHPE GreenLakeの提供ラインナップに含まれています。

2. HAクラスター構築手順

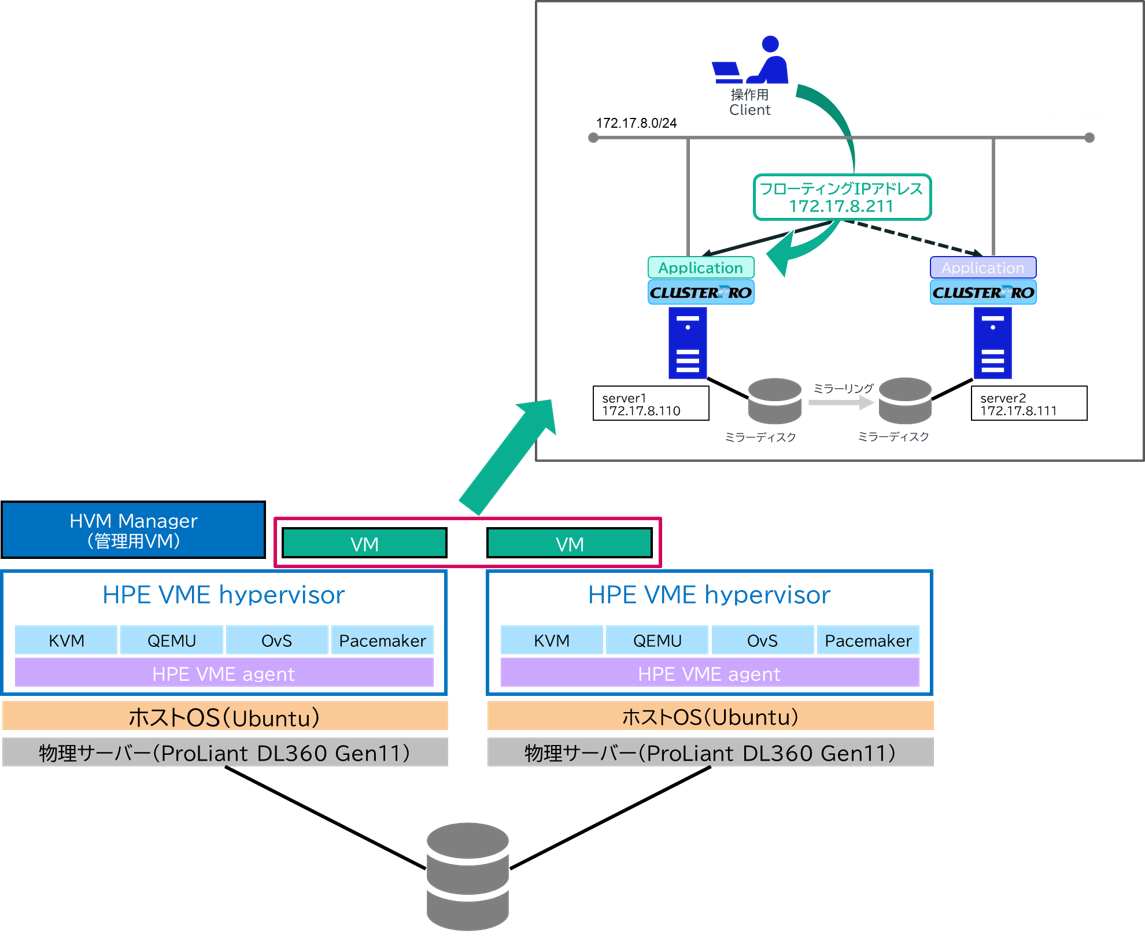

HVM上にフローティングIPリソースを利用したミラーディスク型のHAクラスターを構築します。構築するHAクラスターの構成図は以下のとおりです。

2.1 事前準備

VMを作成する前に、以下の設定を行っておきます。ネットワークの追加は必要に応じて実施ください。

共有ストレージが用意されていない場合、VMイメージはHVM環境の管理・運用を行う仮想マシンであるHVM Managerのローカルストレージに保存されます。HVM Managerのローカルストレージ容量が圧迫されないように、必ず共有ストレージを事前に用意しておきます。

今回は以下のとおり作成しました。

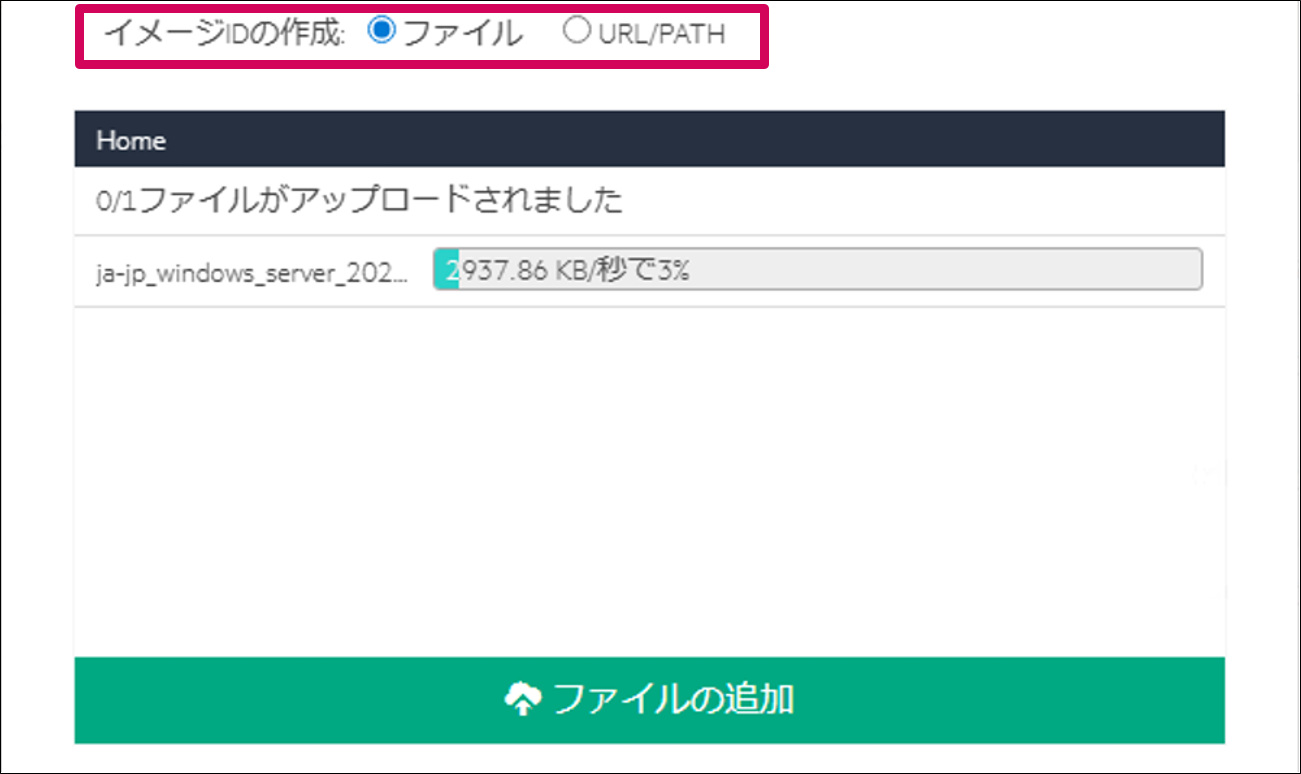

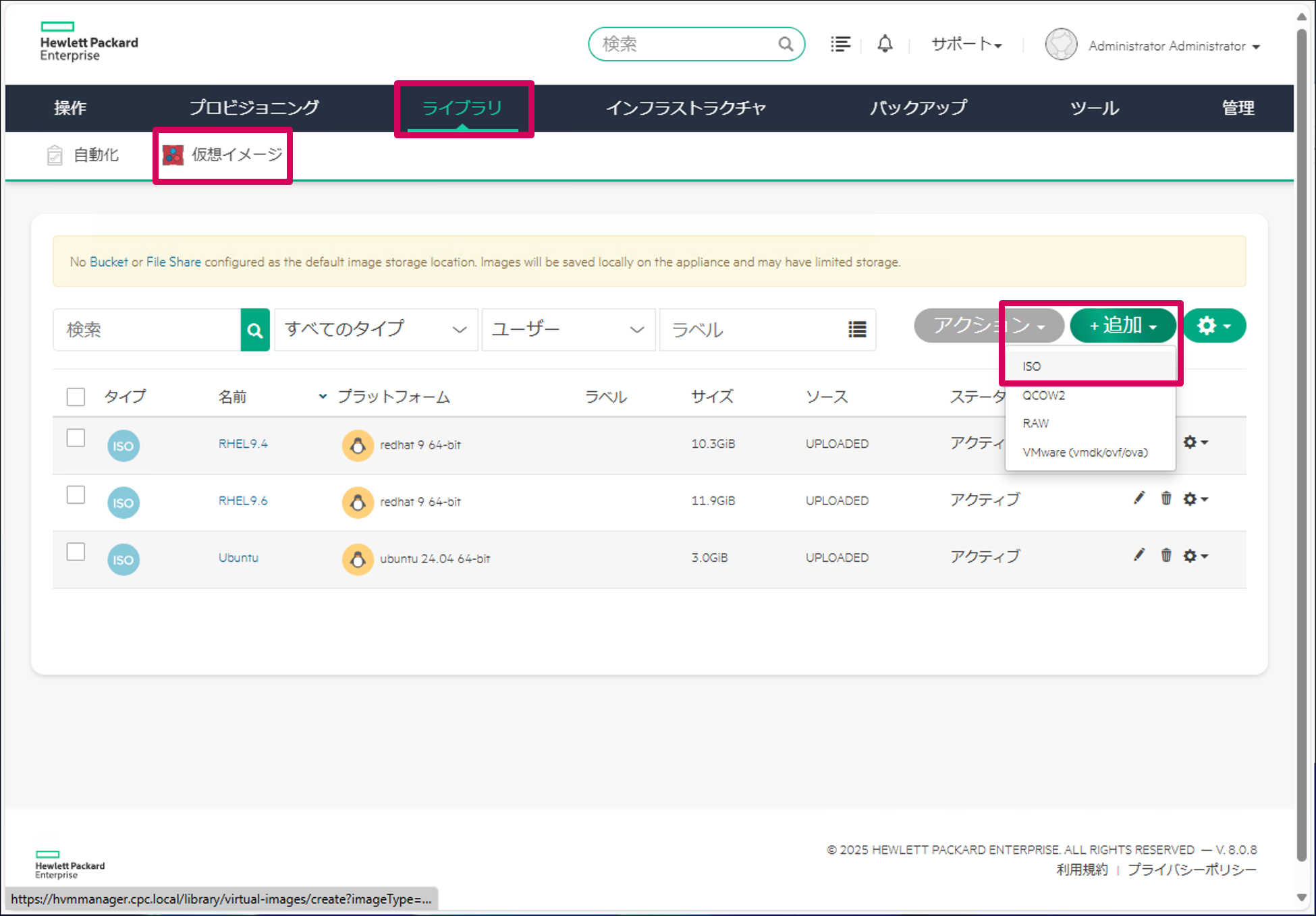

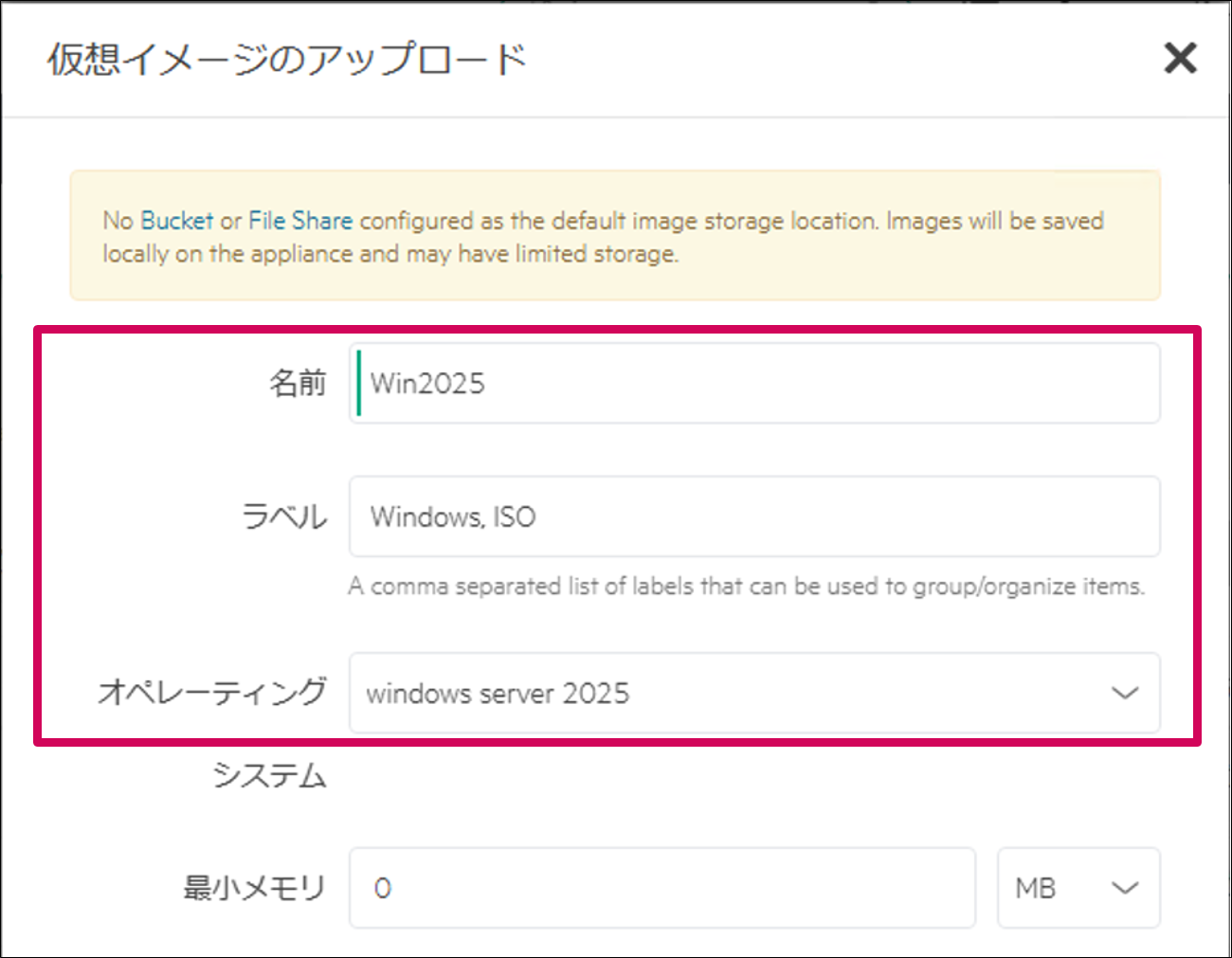

OSイメージはVME Managerの[ライブラリ - 仮想イメージ]からISOイメージを追加しておきます。

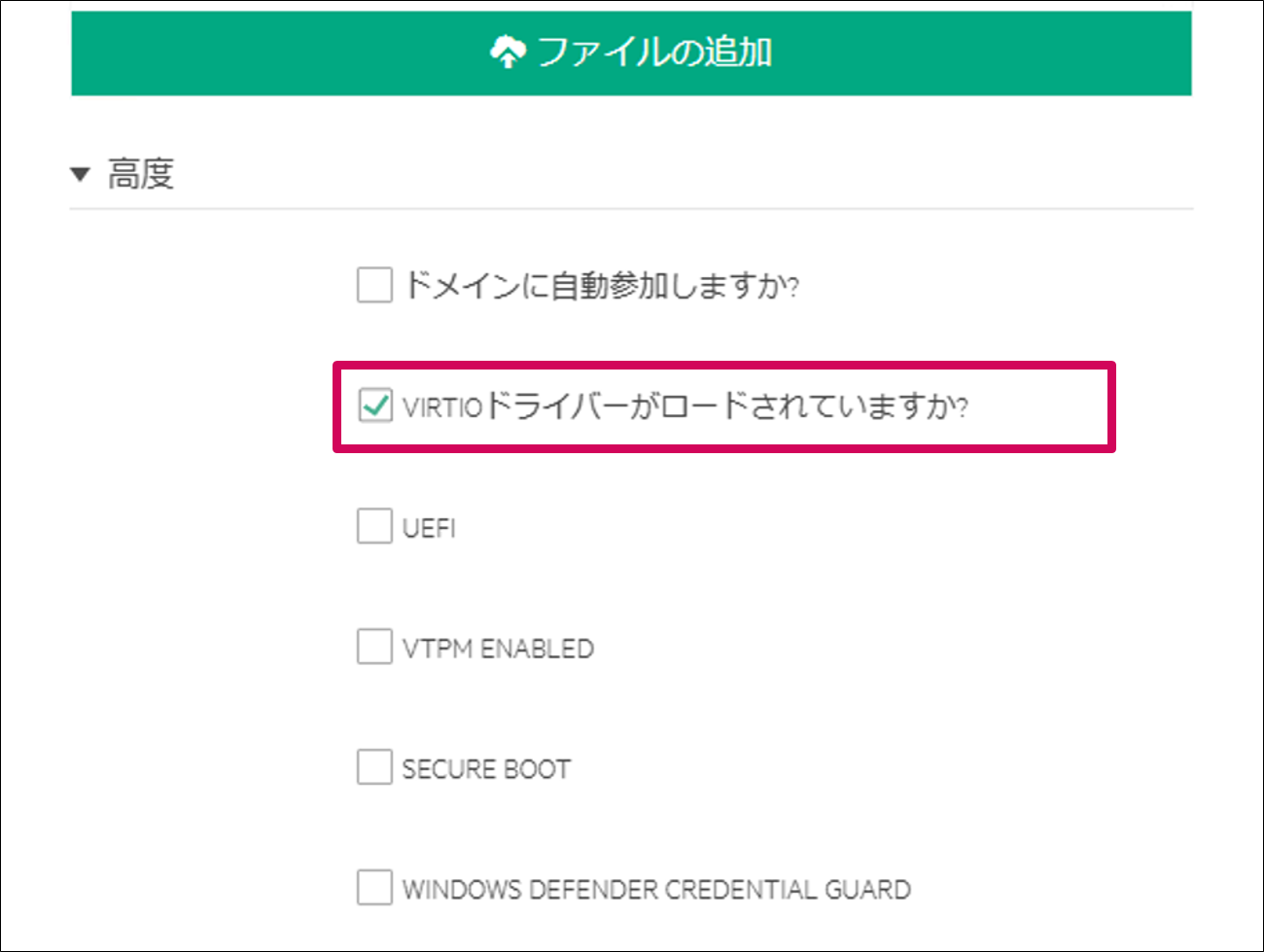

Windowsの場合、準仮想化ドライバー(VirtIO)がISOイメージには同梱されていないため、[高度]オプションから[VIRTIOドライバーがロードされていますか？]にチェックを入れて保存します。

今回使用したOSは以下のとおりです。実際に構築する際は、CLUSTERPRO Xが動作するバージョンのOSをご利用ください。Linux版はkernelのバージョンにも依存しているため、OSのバージョンだけでなく、kernelモジュールのバージョンもご確認ください。

■OS

2.2 VMの作成

HVMでserver1、server2のVMを作成します。以下に掲載している画像はWindowsのものになりますが、Linuxも同様の手順でVMの作成が可能です。

■ネットワーク・ハードウェア

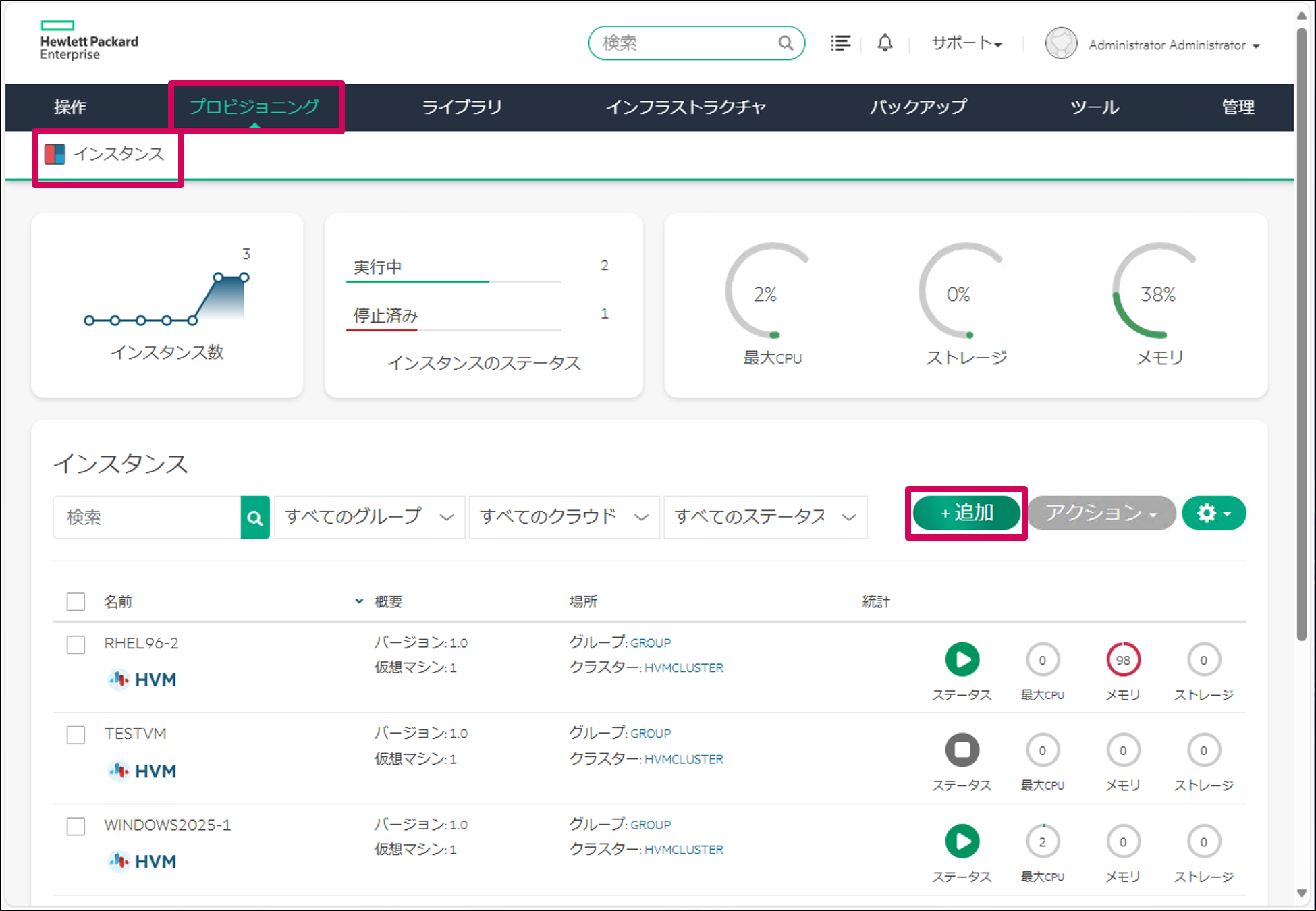

VMの作成は、VME Managerの[プロビジョニング - インスタンス]にアクセスし、[追加]から行います。

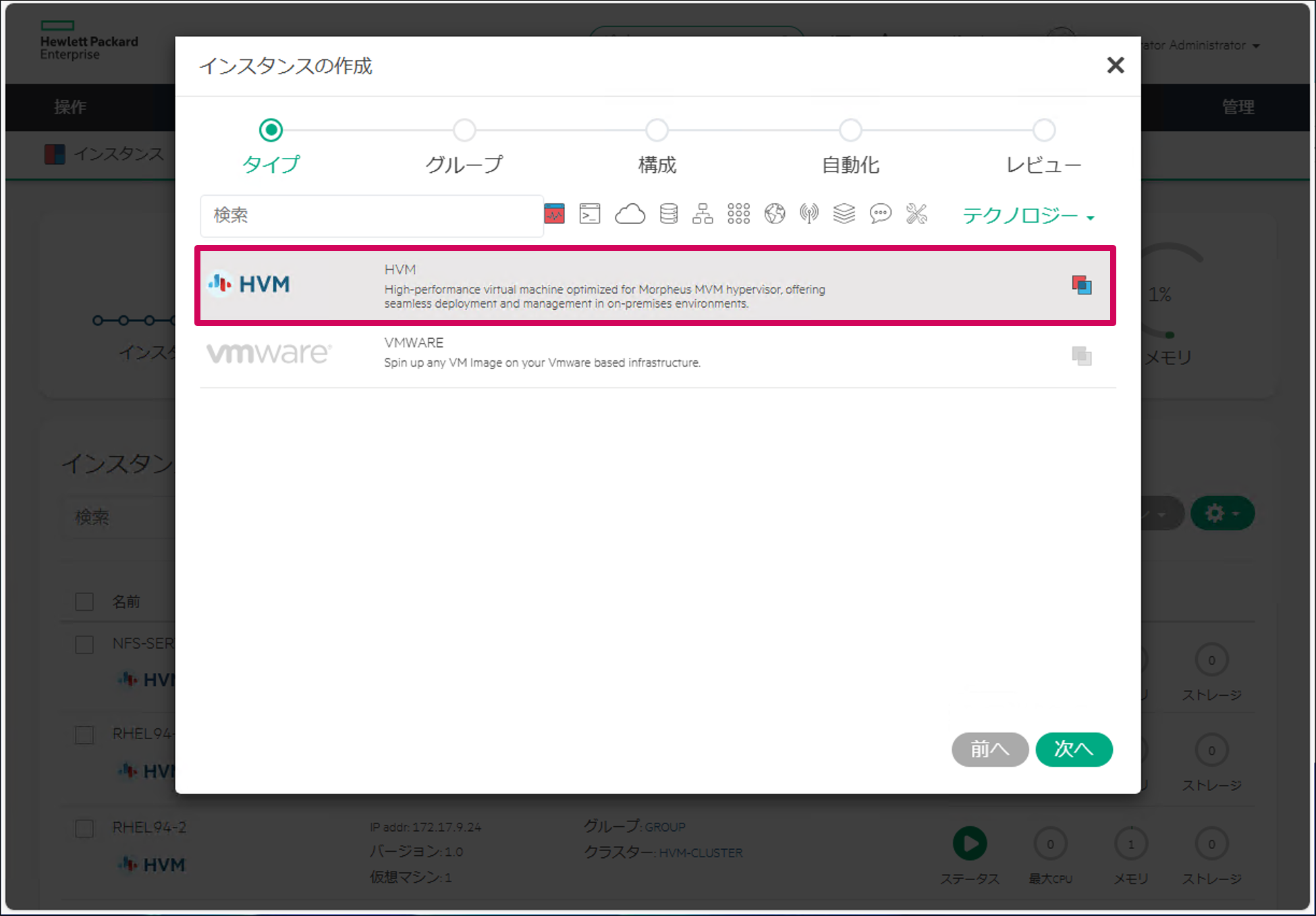

[タイプ]ではHVMを選択し、[次へ]をクリックします。

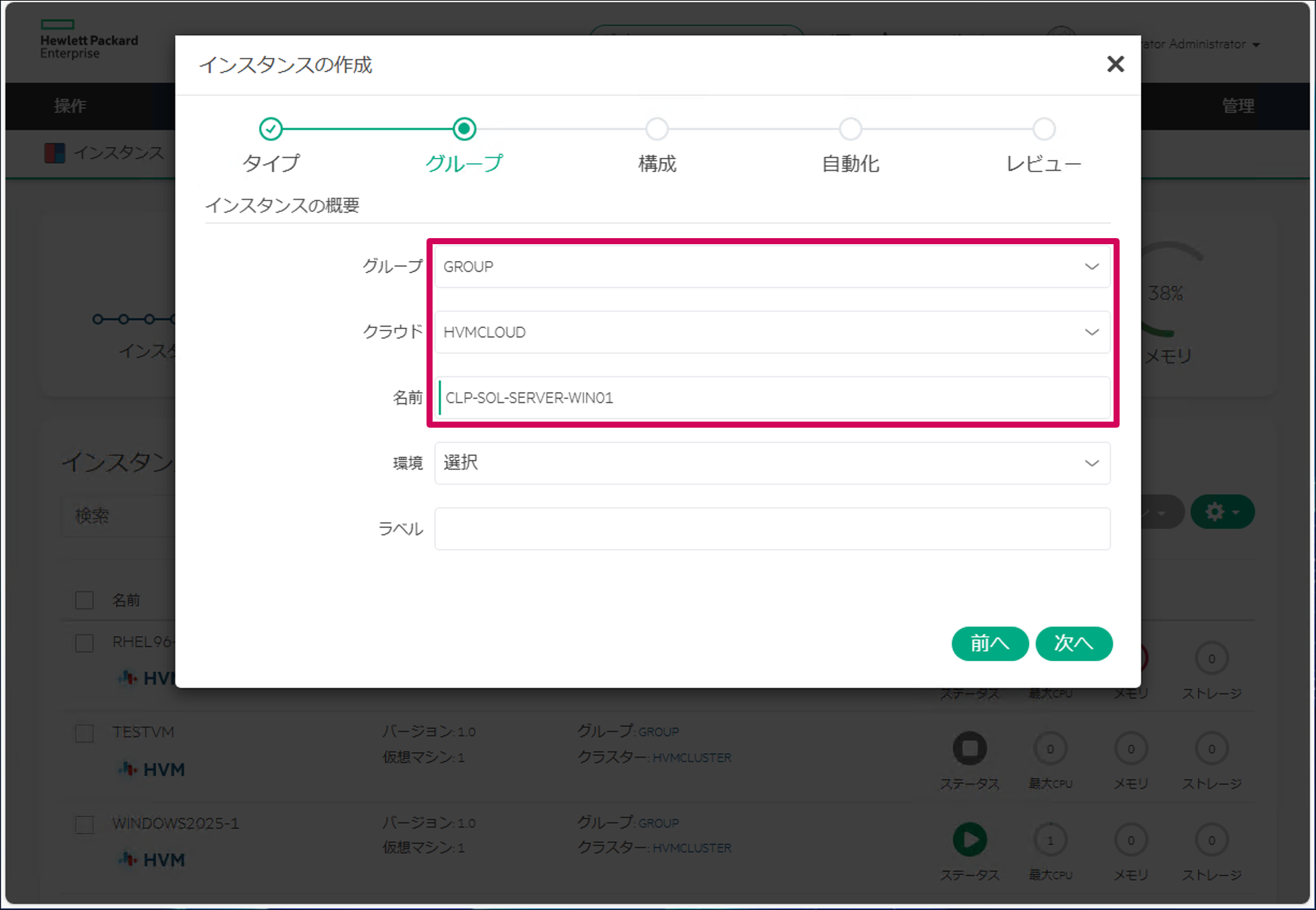

[グループ]では事前に作成しておいた[グループ]と[クラウド]を選択し、[名前]にVMの名称を入力して[次へ]をクリックします。

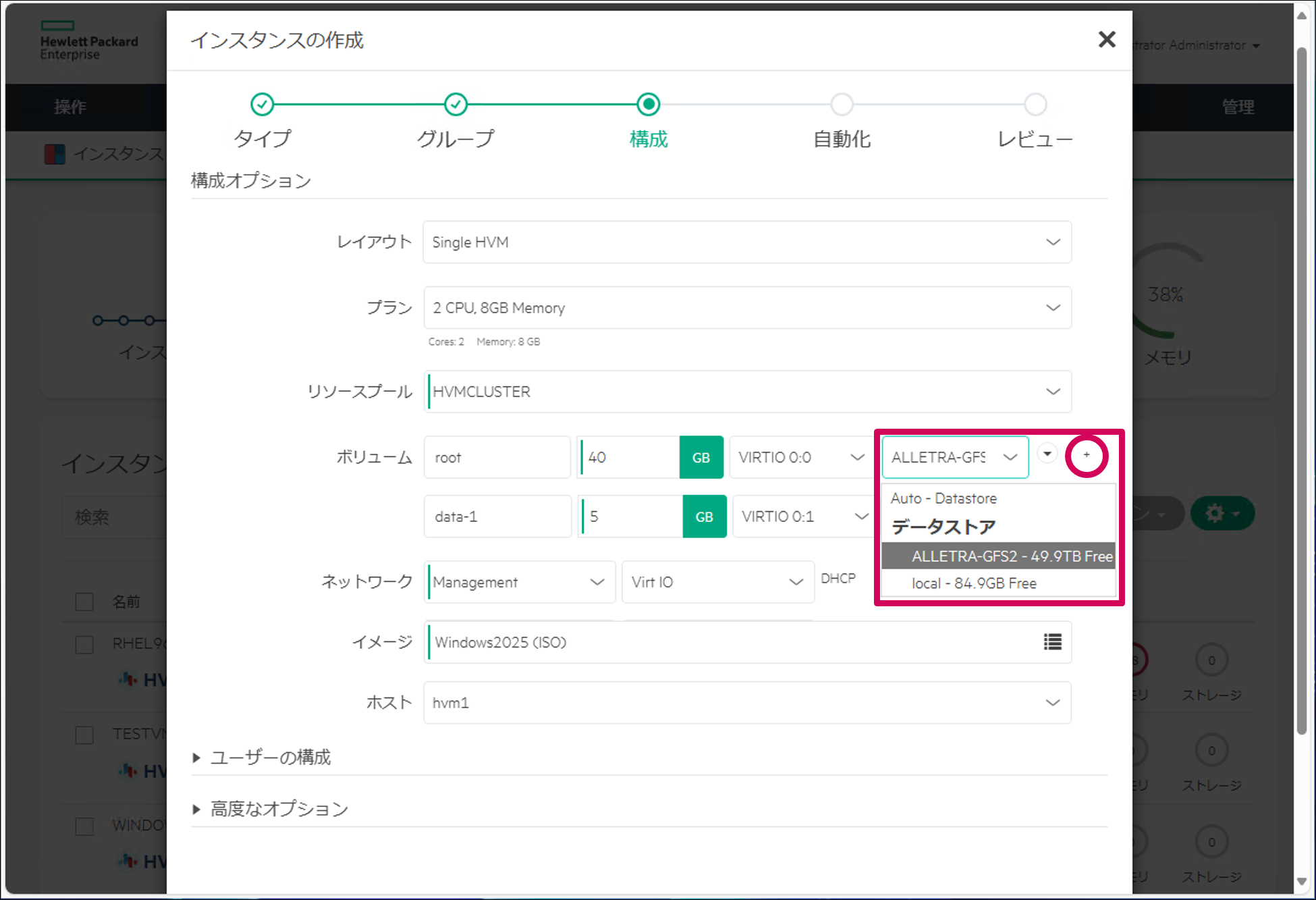

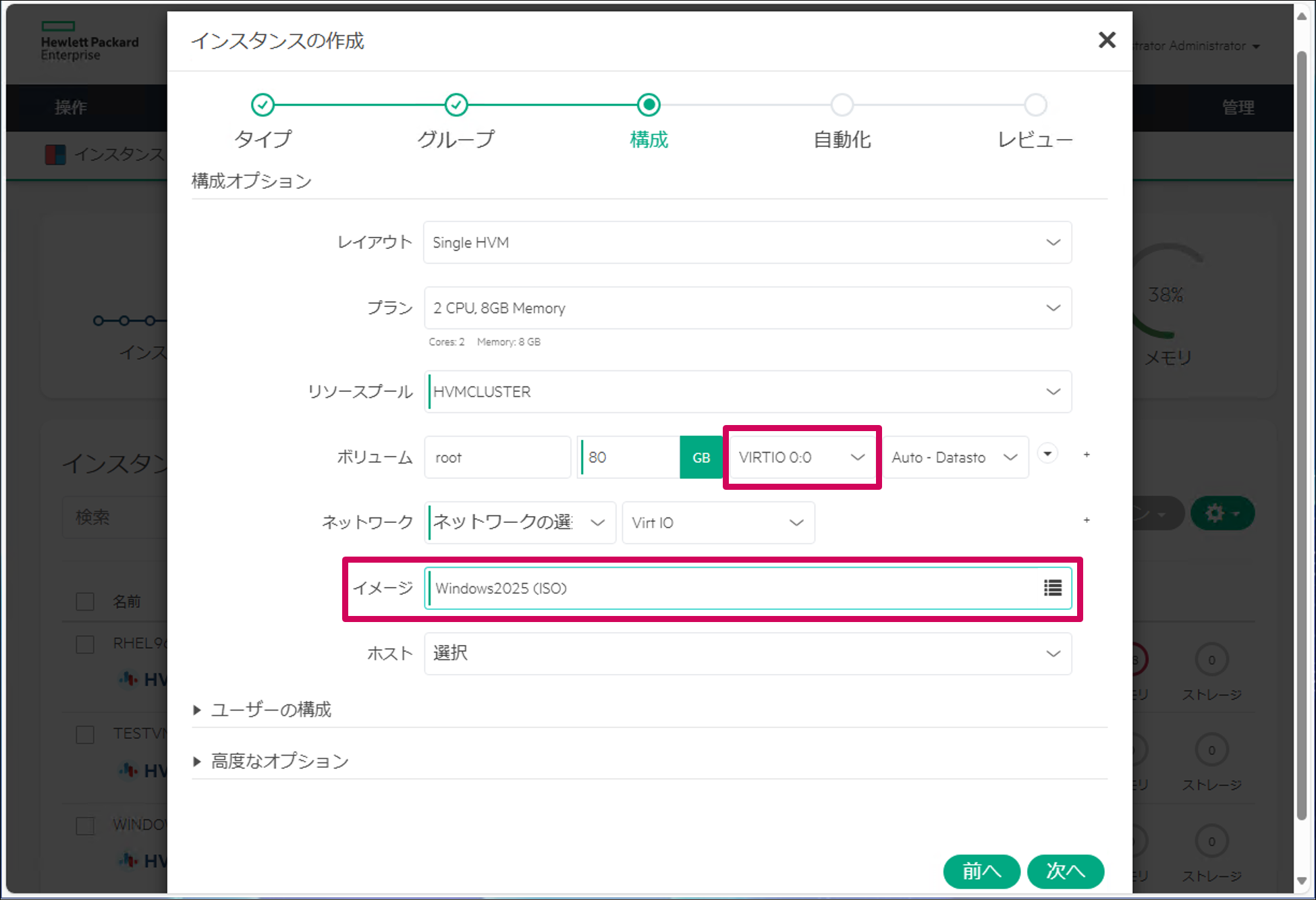

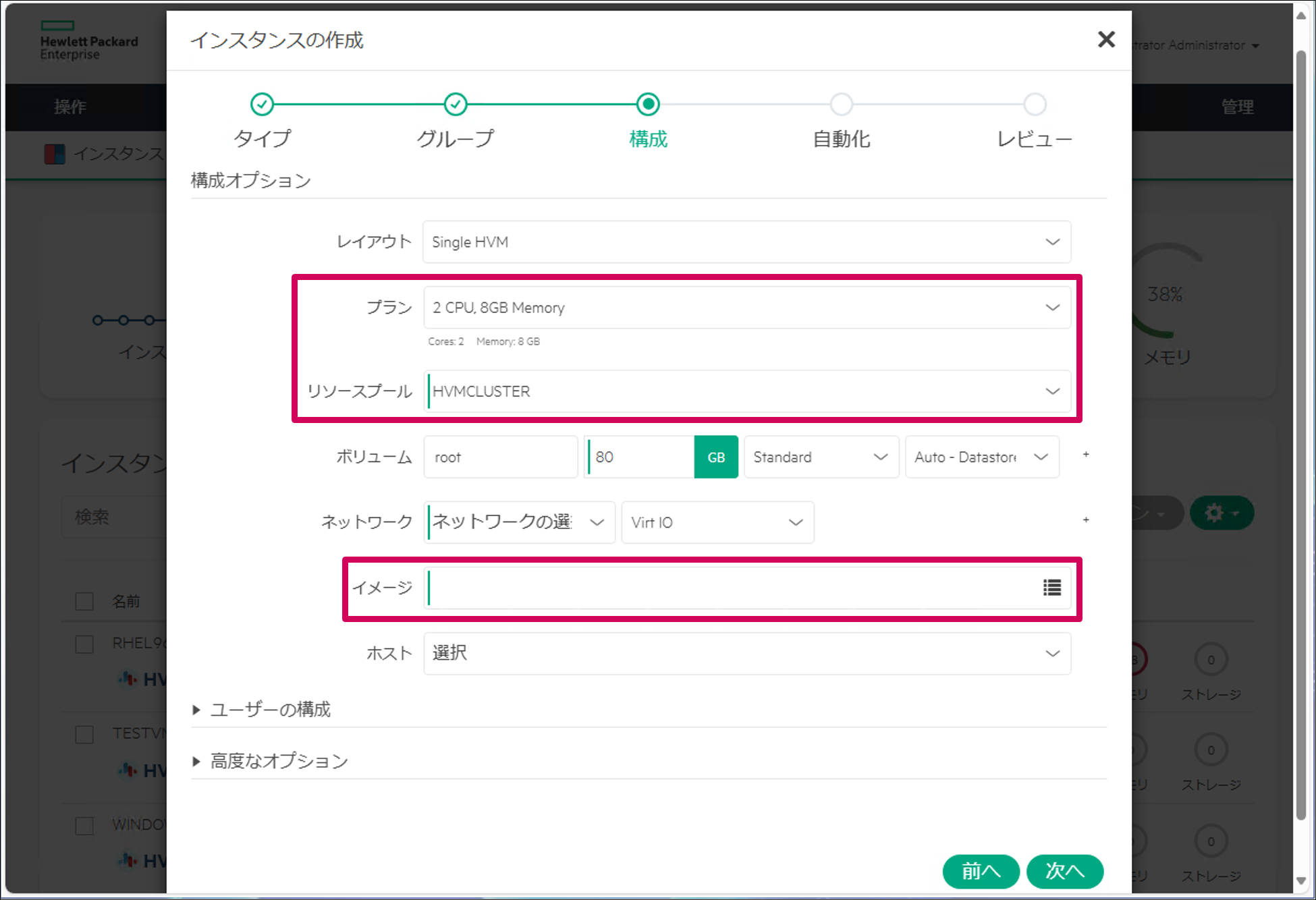

[構成]では[プラン]と[リソースプール]を選択し、次に[イメージ]からOSイメージを選択します。 OSイメージ選択後、[ボリューム]に「VIRTIO」が選択されることを確認します。

「VIRTIO」が選択されたことを確認したら、[ボリューム]の[＋]をクリックして、ミラーディスク用にボリュームを追加します。保存先はローカルストレージではなく共有ストレージを指定します。その他の項目もあわせて設定します。

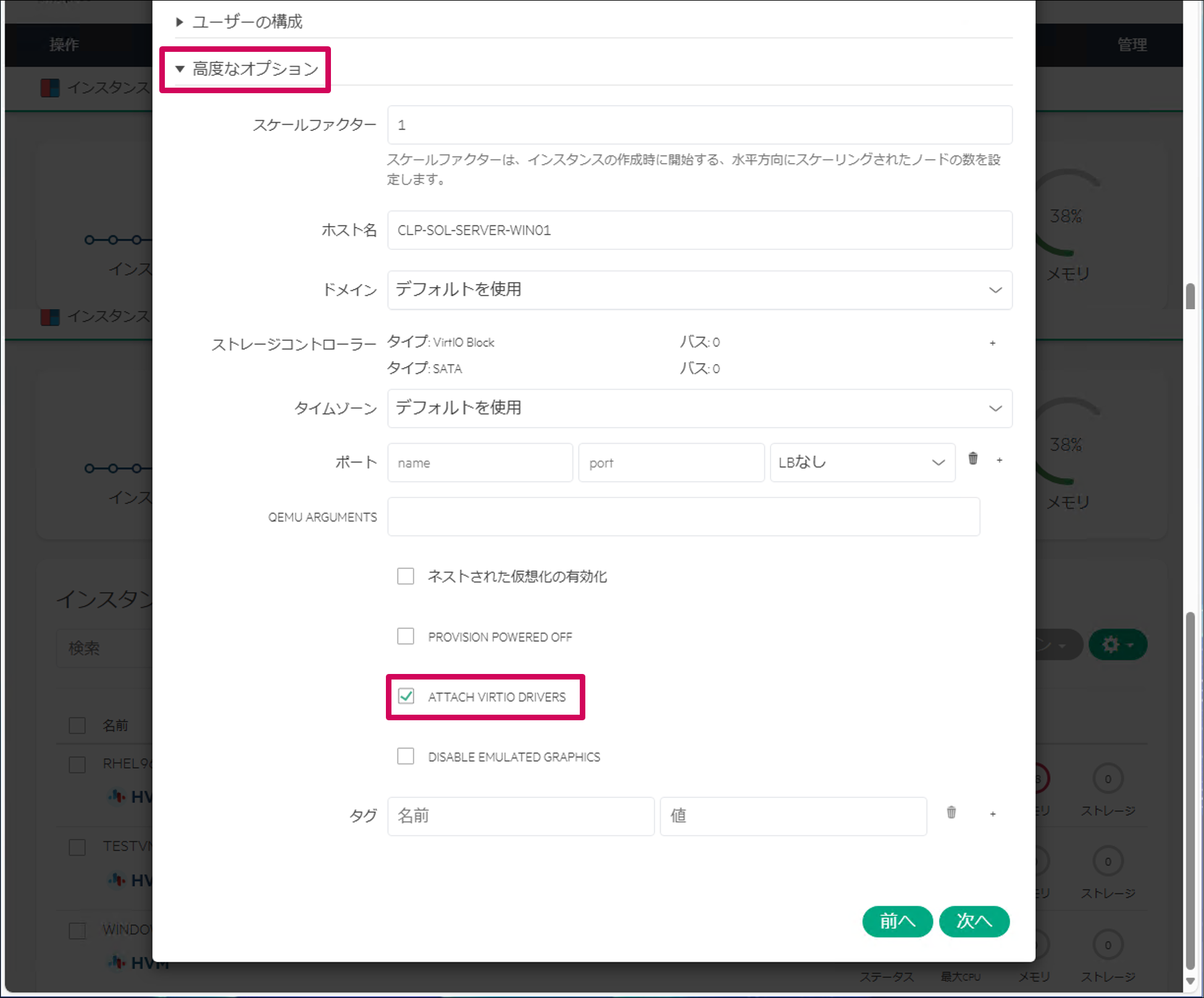

Windowsの場合は、[高度なオプション設定]をクリックし、「ATTACH VIRTIO DRIVERS」をチェックして[次へ]をクリックします。

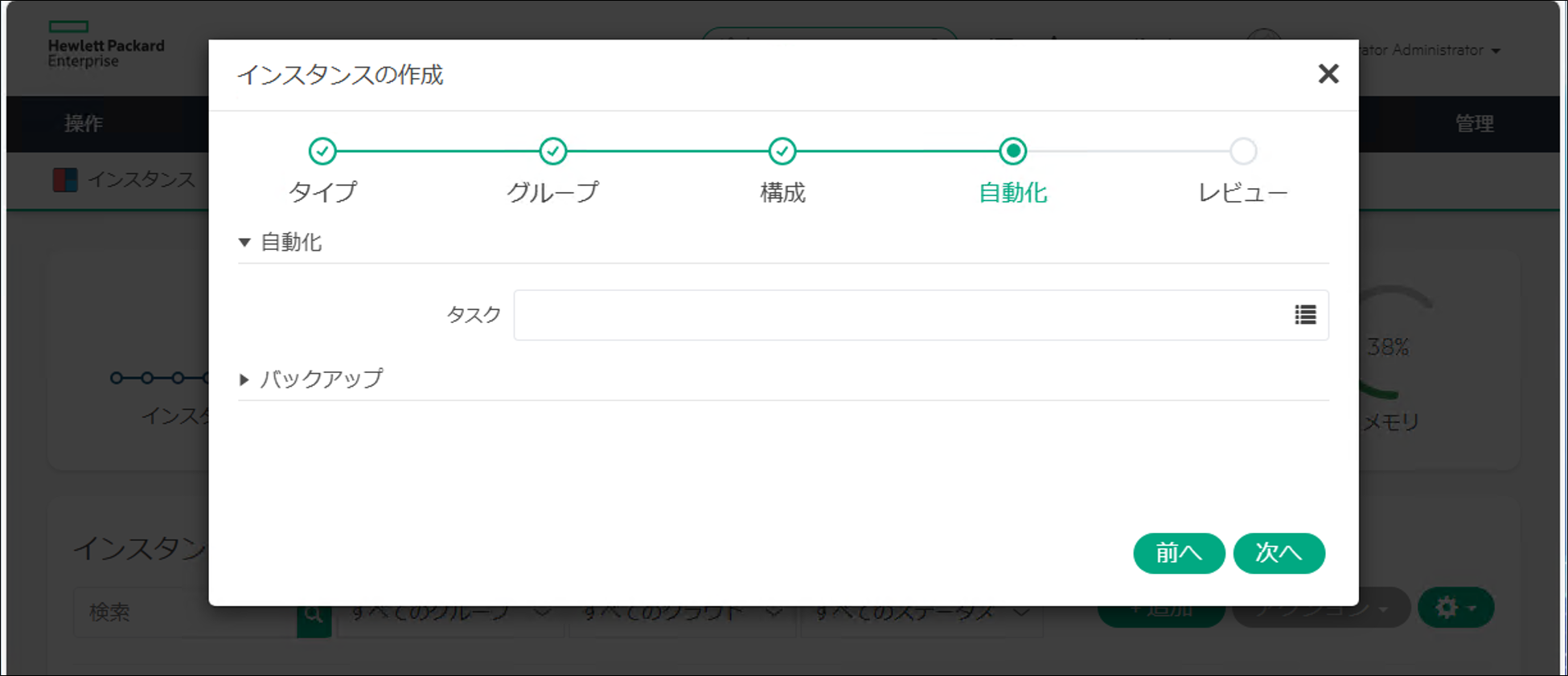

[自動化]では何も設定せずに[次へ]をクリックします。

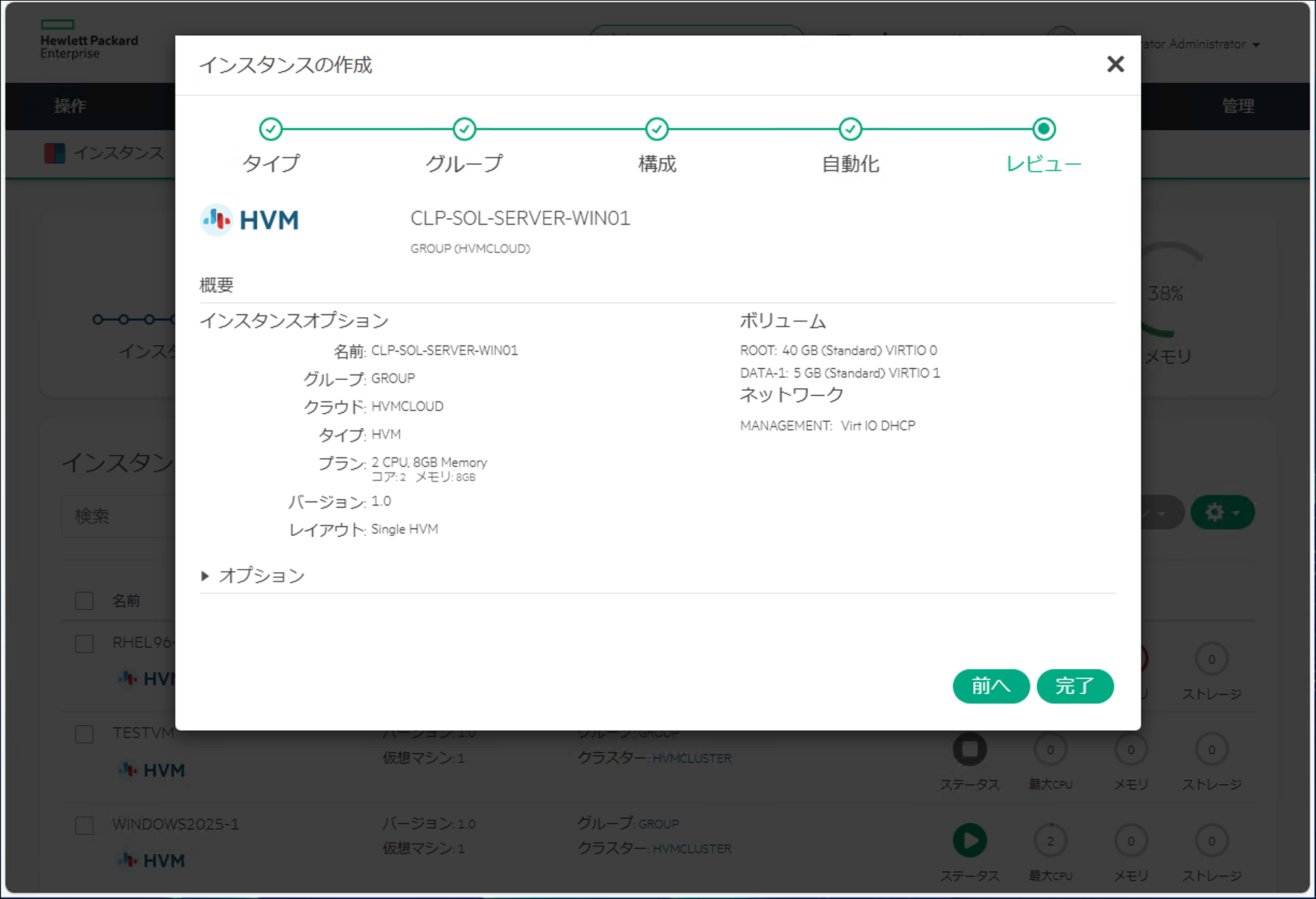

[レビュー]では登録内容を確認し、[完了]をクリックしてVMを作成します。

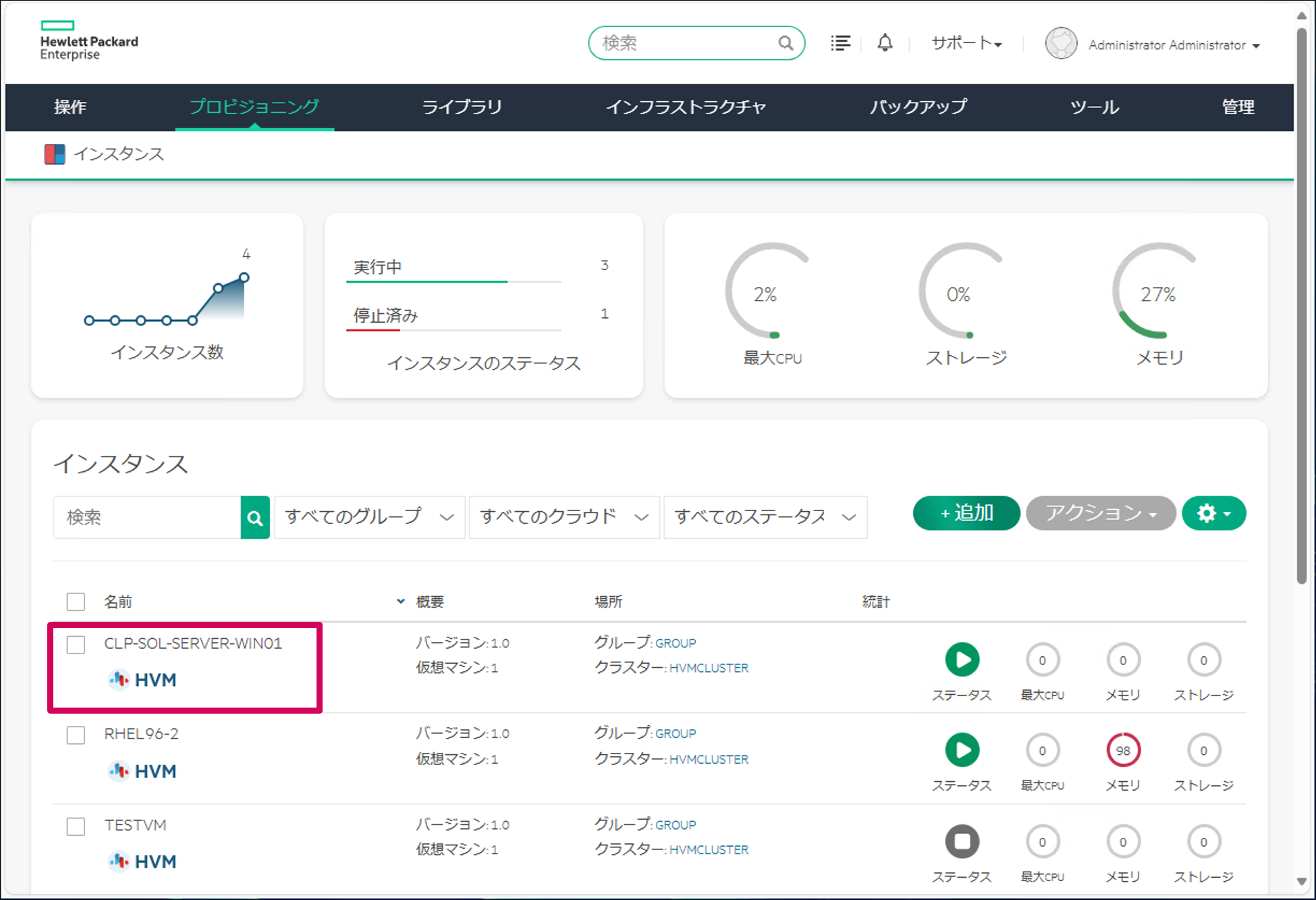

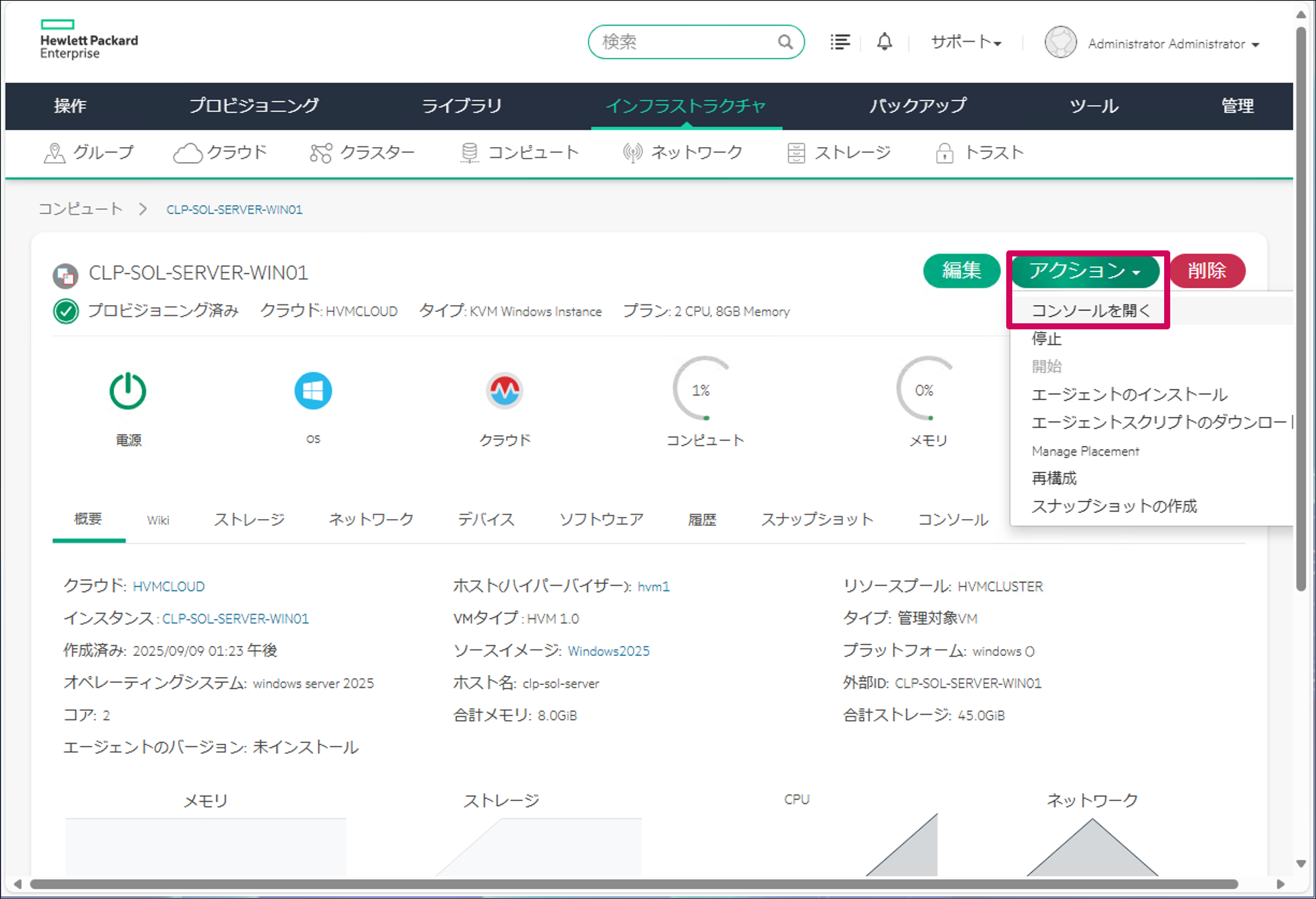

VMの作成後は、VME Managerの[プロビジョニング - インスタンス]に、追加したVMが表示されます。追加したVMを選択して画面遷移以後、[アクション]から[コンソールを開く]をクリックしてOSのセットアップを実施します。

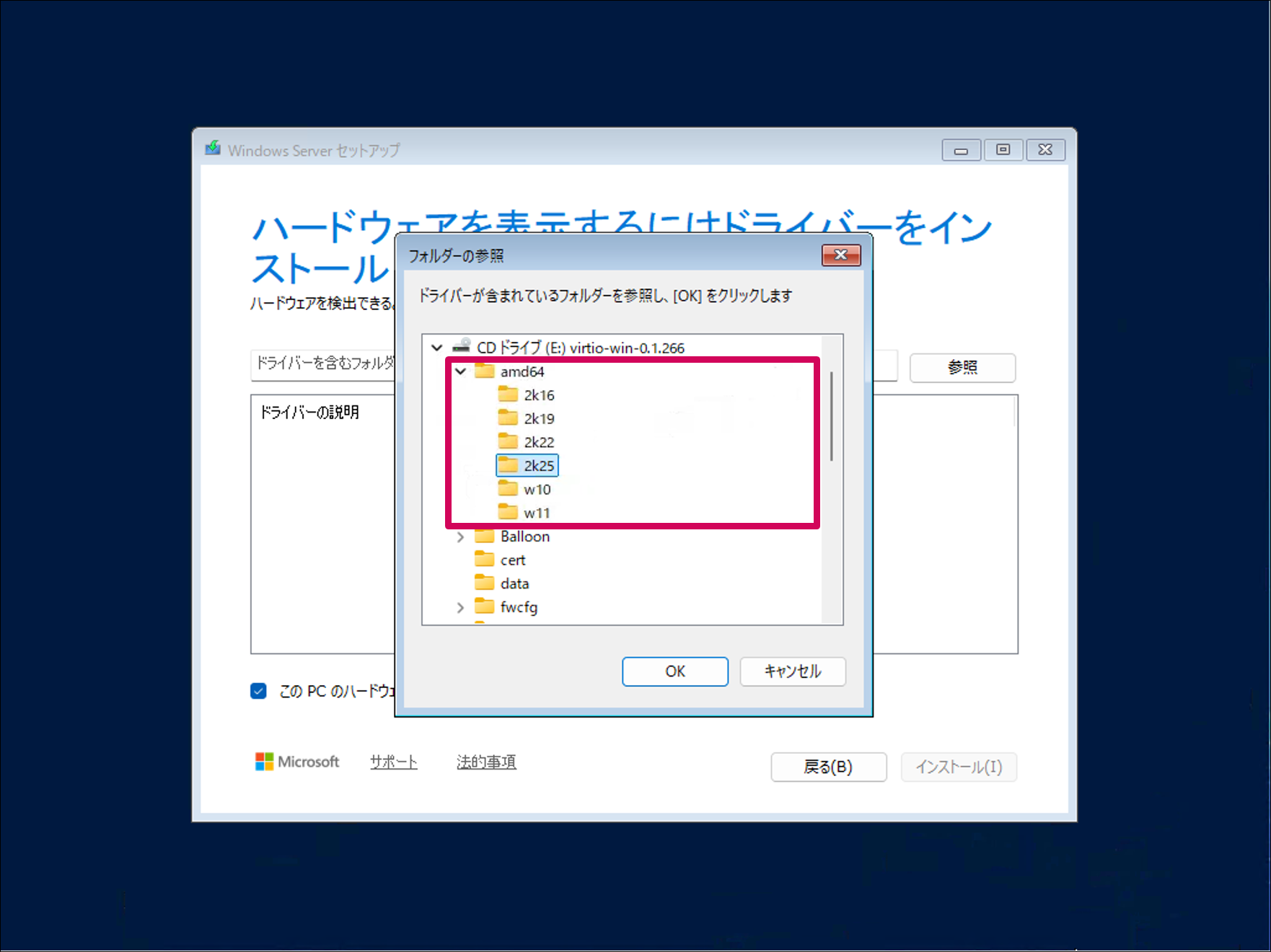

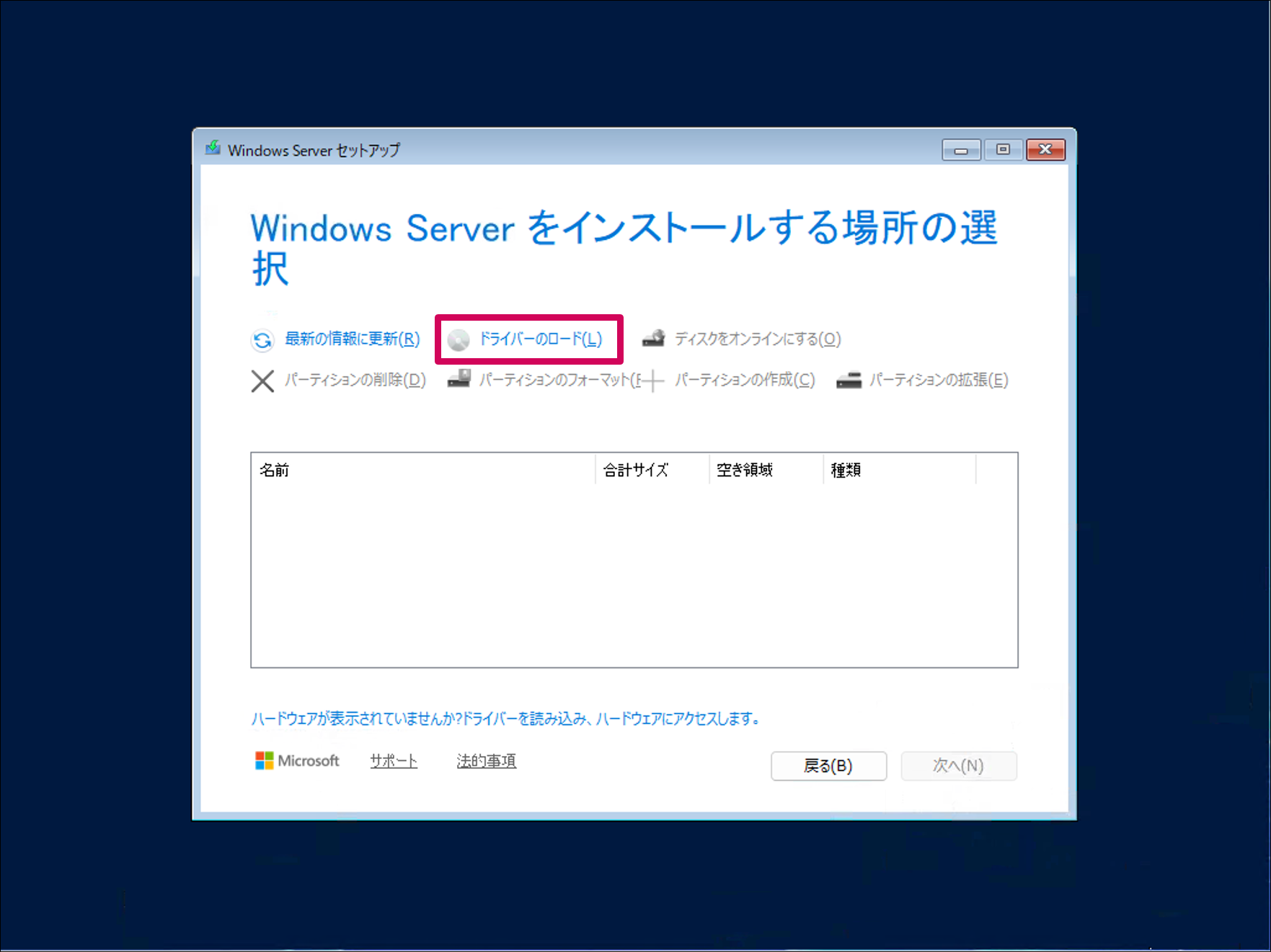

Windowsの場合は、OSインストール時にドライブを認識しないため、[ドライバ―のロード]からVirtIOドライバーを選択します。

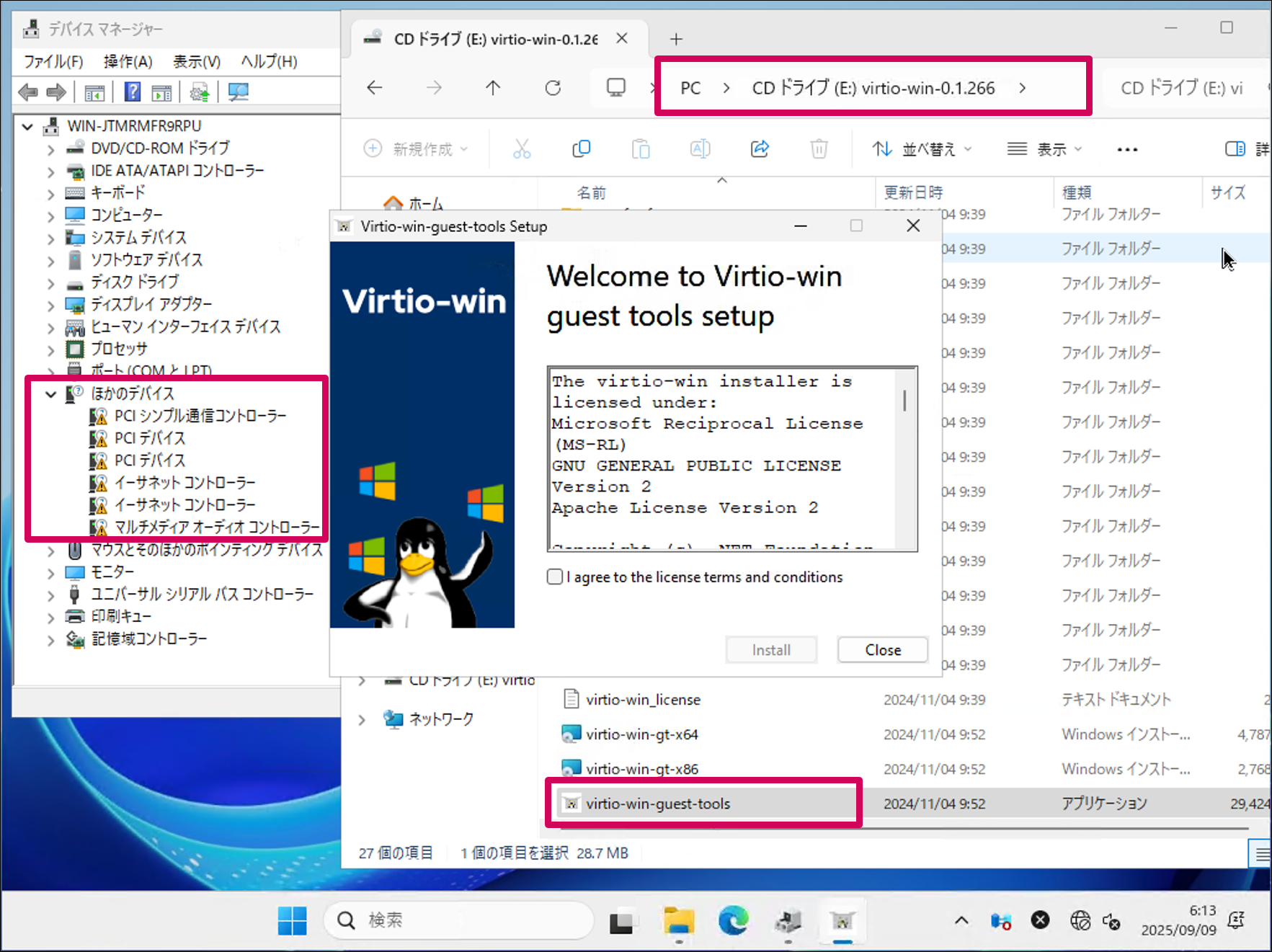

また、OS起動後は、複数のデバイスにドライバーがインストールされていないため、マウントされているISOイメージから「virtio-win-guest-tools」を起動してインストールします。

2.3 ミラーディスク型クラスターの作成

構築するHAクラスターの構成は以下のとおりです。サービスリソースやEXECリソースで制御するアプリケーションにはIISやApacheを利用しました。IISやApacheのインストール方法や公開ディレクトリの設定方法については省略します。

Windows版

■CLUSTERPROバージョン

■フェールオーバーグループ(failover)

■モニタリソース

Linux版

■CLUSTERPROバージョン

■フェールオーバーグループ(failover)

■モニタリソース

CLUSTERPROのインストールやミラーディスク型クラスターの構築手順の詳細については、CLUSTERPROのインストール＆設定ガイドやブログをご参照ください。
なお、VM環境でもLinux環境ではクラスターの運用中にクラスタパーティションやデータパーティションに使用するデバイスファイル名が変更される可能性があります。そのため、ミラーディスク型のHAクラスターを構築する際は以下の「クラウド環境でLinuxのミラーディスク型クラスターを構築する際の注意ポイント」の記事を参考に論理ボリュームを利用した設定を推奨します。

3. 動作確認

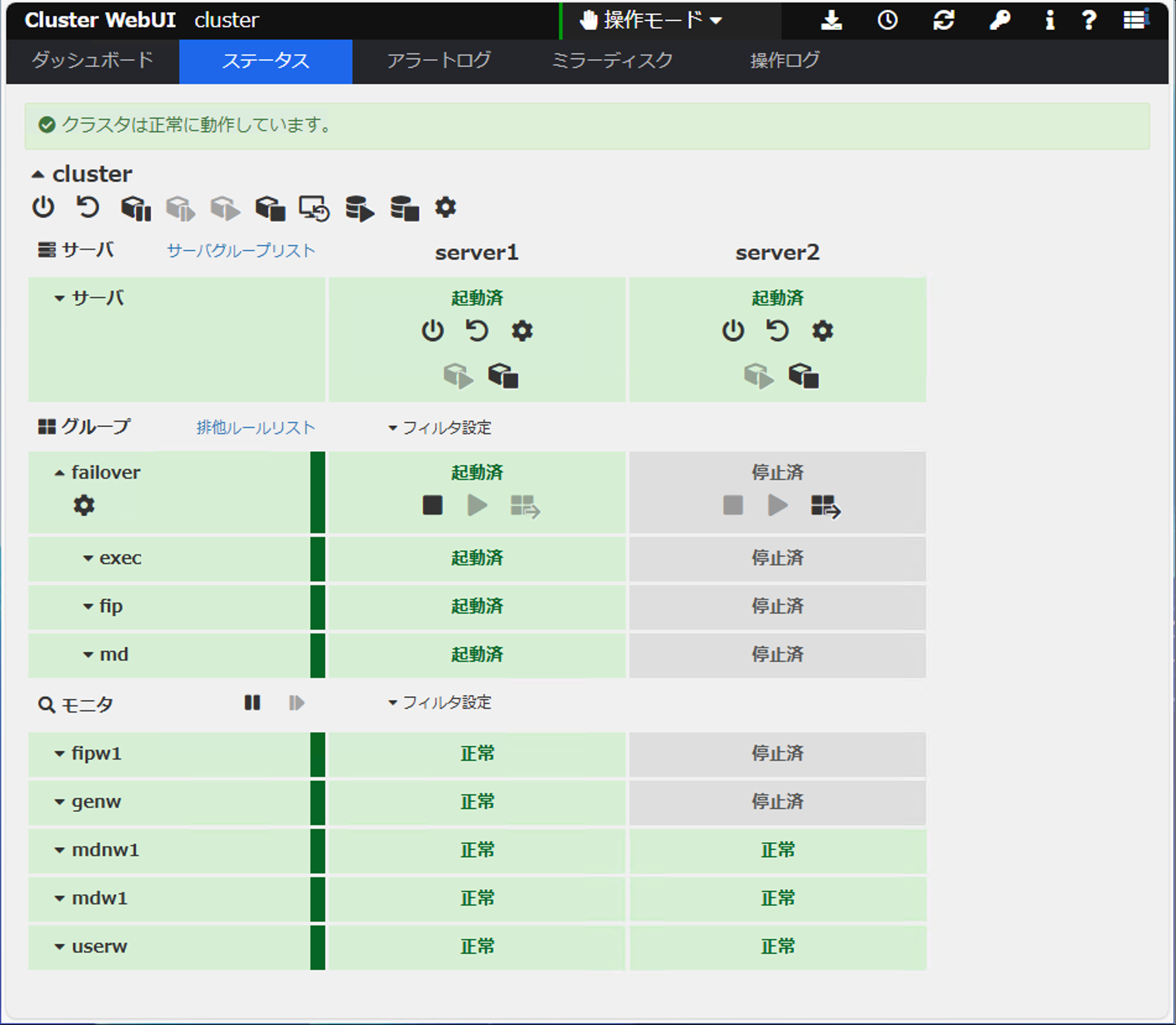

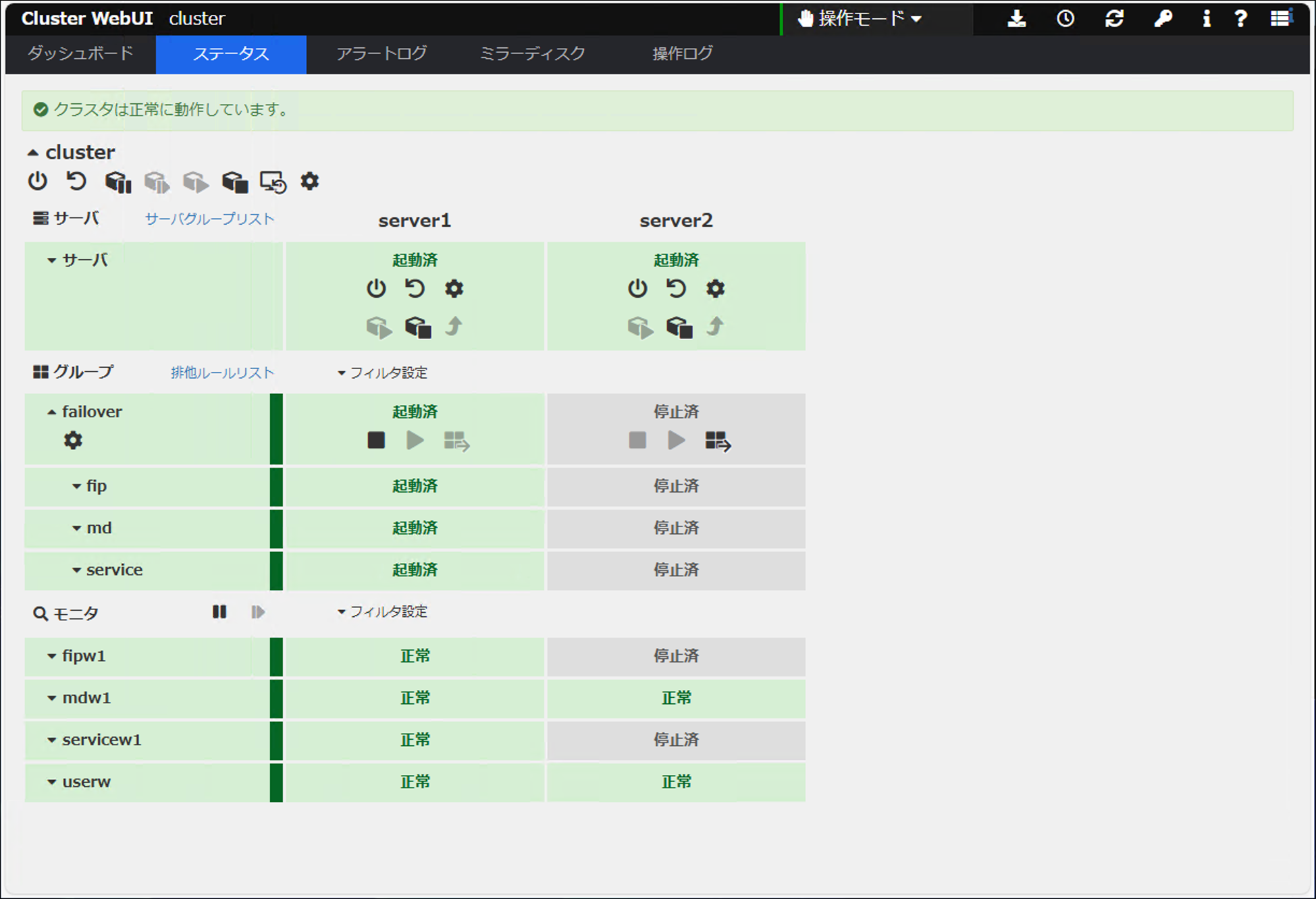

以下の手順でHAクラスターが正常に構築できているかを確認します。

Windows版

Linux版

上記の動作確認により、フェールオーバーの前後で、フローティングIPアドレス経由でHAクラスターに接続できること、ディスクがミラーリングされていることを確認できます。

まとめ

今回は、HVM上で作成したVMにCLUSTERPROをインストールしてミラーディスク型のHAクラスター構築を試してみました。
CLUSTERPROは仮想化基盤に依存しない設計となっているため、ゲストOSがCLUSTERPROの動作環境(OS)に含まれていれば、利用することが可能です。なお、Linux版について、CLUSTERPROには独自のkernelモジュールがあるため、CLUSTERPROの動作環境はkernelモジュールのバージョンにも依存する点ご注意ください。

また、HVMを試してみたい、という方はぜひ以下のページに記載の無料トライアルをご確認ください。
