Aterm Biz SHシリーズ 仕様

ハードウェア仕様

項目 仕様
製品名 Aterm Biz SH6030A
WAN
インタフェース		 物理インタフェース 8ピンモジュラージャック（RJ-45）× 1ポート
インタフェース

WANポート　1000BASE-T/100BASE-TX　（Auto MDI/MDI-X対応）
伝送速度 ※1

1Gbps/100Mbps　（自動認識）
全二重/半二重

全二重/半二重　（自動認識）
LAN
インタフェース		 物理インタフェース

8ピンモジュラージャック（RJ-45）× 3ポート（スイッチングHUB）
インタフェース

1000BASE-T/100BASE-TX　（Auto MDI/MDI-X対応）
伝送速度 ※1

1Gbps/100Mbps　（自動認識）
全二重/半二重

全二重／半二重（自動認識）
無線LAN
インタフェース		 IEEE
802.11ax		 周波数帯域
/チャネル		 2.4GHz帯（2,400-2,484MHz）：1～13ch
[W52] 5.2GHz帯（5,150-5,250MHz）：36/40/44/48ch＊屋内限定
[W53] 5.3GHz帯（5,250-5,350MHz）：52/56/60/64ch＊屋内限定
[W56] 5.6GHz帯（5,470-5,730MHz）：100/104/108/112/116/120/124/128/132/136/140/144ch
伝送方式

OFDMA（直交周波数分割多元）/搬送波数 [HE20]242、[HE40]484、[HE80]996、[HE160]996×2
MIMO（空間多重）方式
伝送速度
　　※1

2.4GHz帯
　最大574Mbps [40MHz] （自動フォールバック）
5.2GHz帯（W52）
5.3GHz帯（W53）
5.6GHz帯（W56）
　最大2,402Mbps [160MHz]（自動フォールバック）
IEEE
802.11ac		 周波数帯域
/チャネル		 [W52] 5.2GHz帯（5,150～5,250MHz） : 36/40/44/48ch＊屋内限定
[W53] 5.3GHz帯（5,250～5,350MHz） : 52/56/60/64ch＊屋内限定
[W56] 5.6GHz帯（5,470～5,730MHz） : 100/104/108/112/116/120/124/128/132/136/140/144ch
伝送方式

OFDMA（直交周波数分割多元）方式 /搬送波数 [VHT20]56、[VHT40]114、[VHT80]242、[VHT160]484
MIMO（空間多重）方式
伝送速度
　　※1
　　※2

最大1,733Mbps [160MHz] （自動フォールバック）
IEEE
802.11n		 周波数帯域
/チャネル

2.4GHz帯（2,400～2,484MHz） : 1～13ch
[W52] 5.2GHz帯（5,150～5,250MHz） : 36/40/44/48ch＊屋内限定
[W53] 5.3GHz帯（5,250～5,350MHz） : 52/56/60/64ch＊屋内限定
[W56] 5.6GHz帯（5,470～5,730MHz） : 100/104/108/112/116/120/124/128/132/136/140/144ch
伝送方式

OFDMA（直交周波数分割多重）方式 /搬送波数 [HT20]56、[HT40]114
MIMO（空間多重）方式
伝送速度
　　※2

2.4GHz帯
5.2GHz帯（W52）
5.3GHz帯（W53）
5.6GHz帯（W56）
　最大300Mbps [40MHz]（自動フォールバック）
IEEE
802.11a		 周波数帯域
/チャネル

[W52] 5.2GHz帯（5,150～5,250MHz） : 36/40/44/48ch＊屋内限定
[W53] 5.3GHz帯（5,250～5,350MHz） : 52/56/60/64ch＊屋内限定
[W56] 5.6GHz帯（5,470～5,730MHz） : 100/104/108/112/116/120/124/128/132/136/140/144ch
伝送方式

OFDMA（直交周波数分割多重）方式 / 搬送波数52
伝送速度
　　※1

54/48/36/24/18/12/9/6Mbps（自動フォールバック）
IEEE
802.11g		 周波数帯域
/チャネル

2.4GHz帯（2,400～2,484MHz） / 1～13ch
伝送方式 OFDMA（直交周波数分割多重）方式 / 搬送波数 52
伝送速度
　　※1

54/48/36/24/18/12/9/6Mbps（自動フォールバック）
IEEE
802.11b		 周波数帯域
/チャネル

2.4GHz帯（2,400～2,484MHz） / 1～13ch
伝送方式

DS-SS（スペクトラム直接拡散）方式
伝送速度
　　※1		 11/5.5/2/1Mbps（自動フォールバック）
無線アンテナ

2.4GHz：送信2 × 受信2、5GHz：送信2 × 受信2（内蔵アンテナ）

子機接続台数

 可能台数　※3

5GHz:72台、2.4GHz:72台
推奨台数　※4

36台
ヒューマン
インタフェース		 状態表示
ランプ

 PWR（POWER）

電源通電時点灯
ACTIVE 親機モード時：ネット通信状態表示
中継機/子機として使用時：Wi-Fi接続状態表示
2.4GHz

2.4GHzデータ送受信時緑点滅
5GHz

5GHzデータ送受信時緑点滅
MESH

メッシュ親機として起動時点灯/メッシュ中継機として起動時点灯
OPTION

ファームウェアバージョンアップ時に使用
WAN

リンク確立時点灯、データ送受信時点滅
LAN

リンク確立時点灯、データ送受信時点滅
スイッチ

SETボタン（押しボタン）× 1
RESET スイッチ（押しボタン）× 1
保守ボタン（押しボタン）× 1
RT/BR/MA モード切替スイッチ（スライドスイッチ）× 1
動作保証温度範囲

温度 0～40℃
湿度 10～90％Rh　※結露しないこと
保存温湿度範囲

温度 -20～60℃
湿度 10～95％Rh　※結露しないこと
浮遊塵埃

一般事務室程度
使用可能地域（国）

日本国内　※電波法安全基準等による
外形寸法

約46(W)x145(D)x145(H)mm（突起部除く）
電源電圧

100V AC±10% 50Hz±2Hz/60Hz±2Hz　※ACアダプタ使用
消費電力

約12.5W （最大）
重量

約0.3kg（ACアダプタ除く）
VCCI

VCCI クラスB
筐体色

黒
  • ※1
    規格による理論上の速度であり、ご利用環境や接続機器などにより実際のデータ通信速度は異なります。
  • ※2
    ご利用環境によっては、接続モードが自動で切り替わります。
  • ※3
    ルータ機能（DHCPサーバ機能）として、最大100台までIPアドレスを割り当て可能。
  • ※4
    ご利用環境により異なりますので、ご利用の際の目安としてご参考にしてください。ただし、設置環境によって通信できない場合もあります。端末を同時に無線接続した場合に、快適に通信できると想定される台数です。5GHz/2.4GHzに分散して接続することを推奨します。

ソフトウェア仕様

親機機能

項目 仕様
ルータ機能 アドバンスドNAT（IPマスカレード/NAPT）
ポートマッピング
IPv4パケットフィルタリング
IPv6パケットフィルタリング
ダイナミックポートコントロール（SPI）
DHCPサーバ機能
DNSフォワーディング
不正アクセス検出機能
ブリッジモード（ルータ機能を停止する）
ユニバーサルプラグアンドプレイ（UPnP）機能
VPNパススルー機能
IPv4 PPPoEブリッジ機能
IPv6 ブリッジ機能
WAN側 らくらくネットスタート2機能
IPv4（IPoE）
IPv4（PPPoE）
PPPキープアライブ
IPv6（IPoE）
IPv6（IPv4 over IPv6）
LAN側

1000BASE-T/100BASE-TX SWHUB
Auto MDI-X対応
LANポート自動節電
Wi-Fi機能

IEEE802.11ax （2.4GHz、5GHz：W52/W53/W56）
IEEE802.11ac （5GHz：W52/W53/W56）
IEEE802.11n （2.4GHz、5GHz：W52/W53/W56）
IEEE802.11a （5GHz：W52/W53/W56）
IEEE802.11g （2.4GHz）
IEEE802.11b （2.4GHz）
無線LAN（5GHz/2.4GHz）同時利用
ハイパーロングレンジ
デュアルチャネル機能
クワッドチャネル機能
オクタチャネル機能
WPA2-PSK（AES）
WPA/WPA2-PSK（TKIP/AES）
WPA3/SAE（AES）
WPA2/WPA3 Transition
メッシュ中継機能
MACアドレスフィルタリング ※
Wi-Fiデュアルバンド中継機能
オートチャネルセレクト機能
ネットワーク分離機能
ESS-IDステルス機能
マルチSSID
SSID数　2.4GHz：2個、5GHz：2個
WPS（Wi-Fi Protected Setup）対応
OFDMA機能
MU-MIMO機能
SSID内分離（セパレータ）機能
ビームフォーミング機能
バンドステアリング
見えて安心ネット機能
メッシュネットワーク分離機能
QoS機能（無線区間のみ）
送信出力設定
TWT機能
その他機能

省電力型イーサーネット（EEE）機能
自動バージョンアップ（時刻指定）
状態表示ランプ点灯設定機能
設定値の保存＆復元
装置一括情報の取得
時刻指定再起動機能
静的ルーティング機能
プロキシ設定
  • ※
    「見えて安心ネット」に含まれる機能として搭載されています。

子機機能

項目 仕様
LAN側

1000BASE-T/100BASE-TX SWHUB
Auto MDI-X対応
LANポート自動節電
Wi-Fi機能

IEEE802.11ax （2.4GHz、5GHz：W52/W53/W56）
IEEE802.11ac （5GHz：W52/W53/W56）
IEEE802.11n （2.4GHz、5GHz：W52/W53/W56）
IEEE802.11a （5GHz：W52/W53/W56）
IEEE802.11g （2.4GHz）
IEEE802.11b （2.4GHz）
デュアルチャネル機能
クワッドチャネル機能
5GHz/2.4GHz有線接続切替設定機能
WPA2-PSK（AES）
WPA/WPA2-PSK（TKIP/AES）
WPA2/WPA3 Transition
ネットワークスキャンとSSID指定による無線接続
WPS（Wi-Fi Protected Setup）対応
ハイパーロングレンジ
送信出力設定
オートチャネルセレクト機能
MU-MIMO
ビームフォーミング
その他機能

簡易電波強度測定機能
設定値の保存＆復元
装置一括情報の取得
時刻指定再起動機能

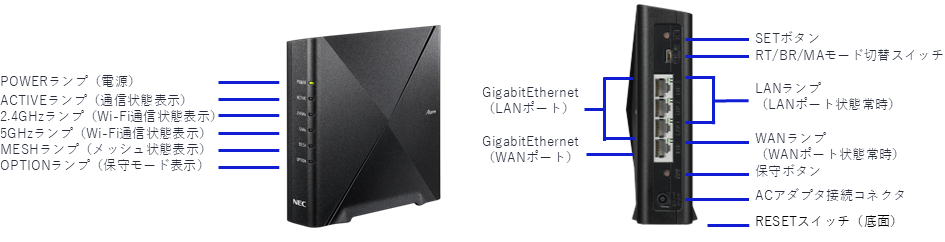

装置外観図

Aterm Biz SH6030A

装置外観
