インフラ設備の老朽化と要員不足を
3D点群データ×デジタルツインでスムーズに解決、
サービスの導入～利活用までNECが伴走型でサポート

国内のインフラ施設や設備は老朽化が加速し、修繕やリニューアルの需要が急増しています。一方で、要員不足やコストの増加が深刻な課題となっており、これまでの設計・維持管理体制を維持するのは困難で、業務の効率化が喫緊の課題となっています。

解決策として3D点群データ×デジタルツインの利活用が注目されていますが、大容量データが取り扱いにくい点や専門知識が必要な点など、利活用に向けては高いハードルがあります。

「NEC 3D Viewerサービス」は、従来の3D点群データの扱いにくさを解消し、いつでも誰でも手軽に操作できる3D点群データ利活用サービスです。NECはお客さまに寄り添う「3D点群活用構想策定コンサルティングサービス」とともに、インフラ事業における設計・工事・維持管理の省力化と高度化を支援し、サステナブルな社会の実現に貢献します。

3D点群データとは

3D点群データとは、物体や環境の形を特定の座標で表現する「点」の集合体です。各点にはX・Y・Zの座標データが含まれており、色情報や反射強度などのデータも記録できます。固定設置やドローン搭載、車載などのLiDAR(ライダー)*スキャナによるレーザー照射で、物体の形や距離を正確に計測し高精細なデジタルツインを実現することができます。

*
LiDAR ：Light Detection And Rangingの略で光検出と測距離のセンシング技術

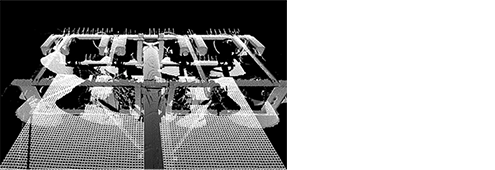

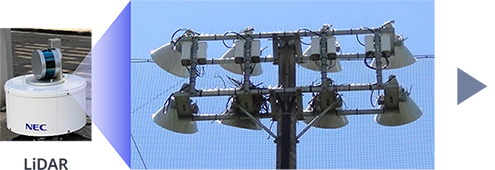

スキャナがレーザーを照射、スキャン情報を3D点群データに変換 — ①LiDARスキャナが対象にレーザー光を照射
②反射光を捉えて距離/輝度/座標値を測定

3D点群データの特長
対象物に触れることなく精細な座標データを取得し、微細な凹凸や複雑な形状をそのまま画面に3Dで再現して、見落としがちな細部の起伏や高低差を網羅的に記録できます。物体の状態を、手元の端末でありのまま忠実に再現できるため、遠隔による既存施設の現状把握や設備の新設、工事、点検・維持管理に利活用できます。

NEC 3D Viewerサービスとは

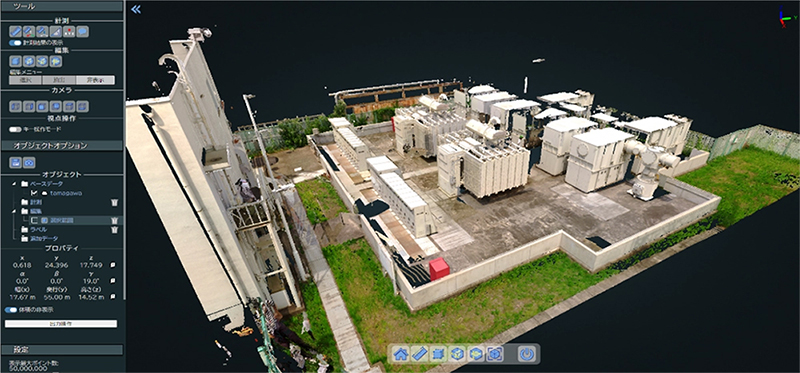

NEC 3D Viewerサービスは、大容量の3D点群データをクラウド上で直感的に操作できるサービスです。専用のアプリケーションをパソコンにインストールする必要がなく、一般的なブラウザ環境さえあれば表示・編集が可能です。使いやすさとともに、3D点群データの共有や共同編集にも適したクラウドサービスです。

現場の状況をLiDARスキャナにより計測し、そのままデジタル空間へ再現できるため現地へ出向しなくても、遠隔で設備の建設計画から建設後の状況把握、ミリ単位の計測、さまざまな検討、各種シミュレーションなどが可能です。

特長

汎用パソコンで大容量の3D点群データを多人数でも快適に操作可能

専用アプリや高スペックPCを必要とせず、クラウド環境を通じてWebブラウザから利用可能なため、どこからでも大人数で同時に利用可能です。NEC独自の3D点群データ処理技術により、大容量200GBの3D点群データも滑らかに操作することができます。

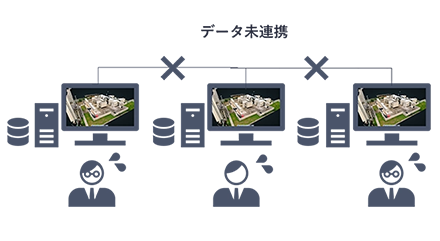

従来 (As-Is)

ハイスペックPCが人数分必要、データは各自バラバラに管理

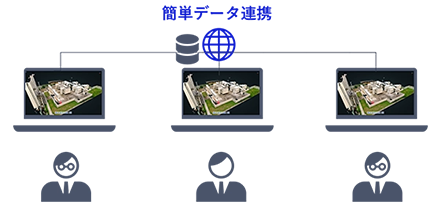

NEC 3D Viewerサービス (To-Be)

いつもの汎用PCで、そのまま3D活用。
社内各部門から協力会社まで、会社をまたいだデータ共有の煩雑さをゼロに

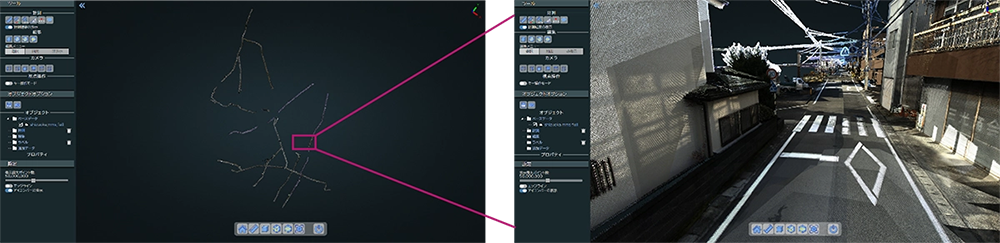

4平方kmの3D点群データ(約225GB)の閲覧イメージ*

データを真上から見た様子

左データを拡大した様子

*
オープンデータとして公開されている『VIRTUAL SHIZUOKA』のデータを利用
静岡県が進める VIRTUAL SHIZUOKA構想とは？｜静岡県公式ホームページ

デジタル空間上での多彩な計測・シミュレーション機能

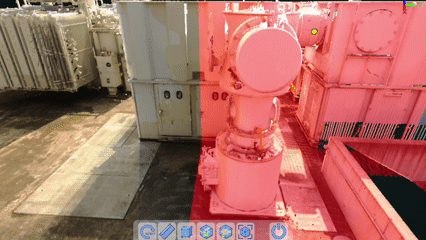

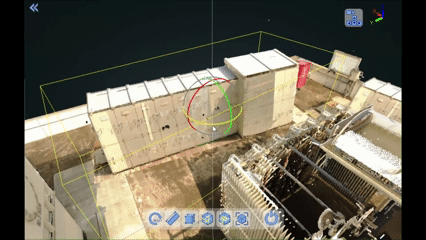

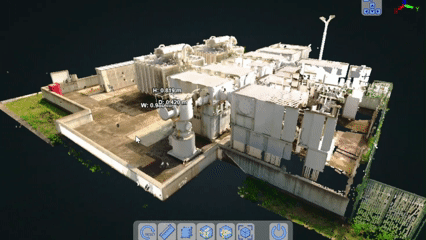

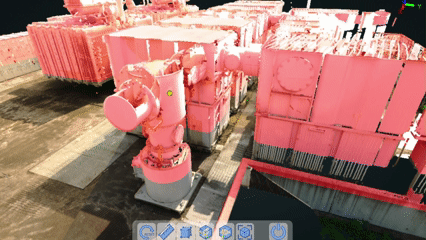

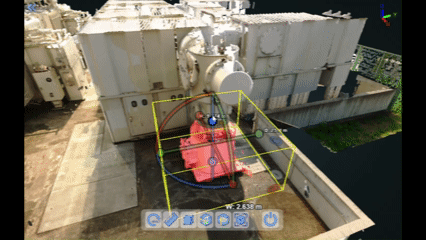

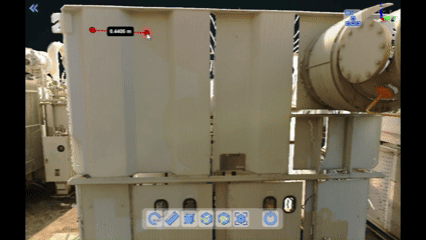

直観的な操作で、ミリ単位の距離計測・角度計測・面積計算が可能です。3D点群データの追加・抽出に加え、平面図／断面図などを作成できます。また、3Dオブジェクトデータを挿入・操作し、さまざまなシミュレーションが可能です。古い設備で設計図面がなくても、現場の精細情報をスピーディに把握することができます。

導入前（企画検討）から導入後の活用まで、一貫してNECがサポート

お客さまがNEC 3D Viewerサービス導入の際、別途サービスとして「3D点群活用構想策定コンサルティングサービス」を用意しています。DXに向けた、3D点群データの利活用シナリオの作成や実現性の検討などを支援し、実際にお客さまの設備の3D点群データを用いたトライアルで、導入効果を事前検証します。また、導入後は社内での利用定着や適用業務領域の拡大などカスタマーサクセス*を通じてサポートします。なお、3D点群データがない場合でも、お客さまの設備をNECが測定してトライアルにつなげます。
