DEMITASNX パワエレ版
DEMITASNX パワエレ版とは？
DEMITASNXのEMIチェック群の中から、電源基板(パワーエレクトロニクス基板)のEMI対策に有効なチェック項目を選定しました。高速デジタル信号用のチェックは除外し、電源基板のノイズ問題に焦点を当てたチェックが可能です。
加えて、安全対策用の機能として、絶縁距離チェック、レジスト開口部絶縁距離チェック、LSIグランド面積レポートを搭載しています。
- ※DEMITASNX パワエレ版に含まれるチェック項目は、DEMITASNX スタンダード版およびDEMITASNX エキスパート版にも搭載されています。

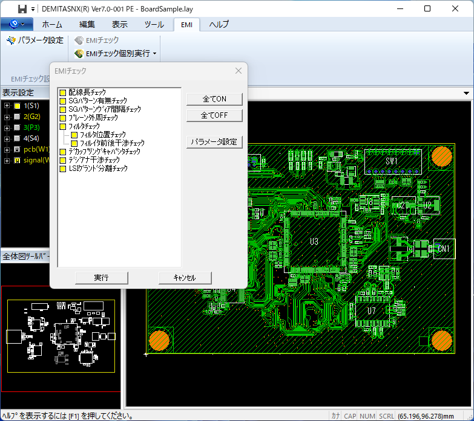

DEMITASNX パワエレ版のEMIチェック項目
1：配線長チェック
2：SGパターン有無チェック
3：SGパターンヴィア間隔チェック
4：プレーン外周チェック
5：フィルタチェック
6：デカップリングキャパシタチェック
7：デジアナ干渉チェック
8：LSIグランド分離チェック
安全対策
安全対策用の機能として、以下を搭載しています。
-
絶縁距離チェック
絶縁距離チェックでは、ネットグループを設定して、グループごとに絶縁距離が保たれているかを確認します。 -
レジスト開口部絶縁距離チェック
レジスト開口部にある銅箔に対して、ネットグループ間の絶縁距離をチェックします。 -
LSIグランド面積レポート
各LSI直下にあるグランド面積・グランド率をExcelファイルにレポートします。
