Q2シリーズ

屋外用 スクエア型ファインピッチLEDディスプレイLED-Q028e2 / LED-Q039e2 / LED-Q048e2 / LED-Q059e2 / LED-Q078e2

様々な大画面サイズのサイネージに応えるスクエア型
明るい屋外でもくっきり見やすい表示が可能な
高輝度ファインピッチLEDディスプレイ

Q2シリーズ(屋外用)

受注生産品

LED画素ピッチ 2.8mm 3.9mm 4.8mm 5.9mm 7.8mm
標準視距離 7m 10m 12m 15m 20m
型名 LED-Q028e2 LED-Q039e2 LED-Q048e2 LED-Q059e2 LED-Q078e2
画素構成 3-in-1 SMD
輝度 4,000cd/m² 5,500cd/m²
コントラスト比 7,000 : 1 6,000 : 1
  • 画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
カタログpdf
仕様書pdf
コマ図pdf

取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。

製品別ダウンロードページ

特長

用途や設置場所に応じて、シームレスな大画面マルチスクリーンを構成

LEDディスプレイにはフレームがなく、組み合わせることで継ぎ目のないシームレスな大画面マルチスクリーンを自由に構成可能。 画素ピッチが狭くなるほど短くなる標準視距離に合わせて2.8mm、3.9mm、4.8mm、5.9mm、7.8mmの5種類の画素ピッチをラインアップし、用途や設置環境に応じて適切なモデルを選択いただけます。

  • 画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。

屋外用に美しい映像を描写する高画質設計、広視野角の3-in-1 SMDタイプ

3-in-1 SMDタイプLED配置イメージ、視野角のイメージ
LED-Q028e2/LED-Q039e2/LED-Q048e2/LED-Q059e2の場合

LEDの画素構成は、1つのパッケージ(ランプ)に3色(R、G、B)の素子を組み込んだ3-in-1 SMDタイプを採用しました。斜めから見ても視認性が高く、広視野角を確保しています。

  • 正面方向から輝度半減になる角度。
    LED-Q028e2/LED-Q039e2/LED-Q048e2/LED-Q059e2の視野角は左右140°、上下120°。
    LED-Q078e2の視野角は、左右140°、上下105°(上45°/下60°)です。

屋外の明るい環境下でも見やすい高輝度、高コントラスト表示

LED-Q028e2の画面輝度は4,000cd/m²、コントラスト比は7,000:1、
LED-Q039e2/LED-Q048e2/LED-Q059e2/LED-Q078e2の画面輝度は5,500cd/m²、コントラスト比は6,000:1。
外光に照らされる屋外でも、明るくメリハリのある映像を映し出します。

外光の反射を抑えるシェダーを装備

LEDランプの上部にシェダーを配置(イメージ図)

各LEDランプの上部に、外光による紫外線の影響を低減させるシェダー(ひさし)を採用。紫外線によるLED素子の劣化を低減し、さらに外光の反射を抑え表示画面のコントラストを向上させます。

屋外の環境下で使用できる高い耐久性

動作環境温度-30~50℃と、温度変化の大きい環境にも対応。また屋外使用に伴う粉じん・雨水の浸入を防ぐ、IEC(国際電気標準会議)規格の保護等級IP65に適合しています。

設置場所に合わせフレキシブルな画面構成が可能。
スペースを活かした魅力あるサイネージを演出

様々な形のマルチスクリーン構成イメージ

LEDモジュールはフレキシブルな設置が可能な500×500mmのスクエア型を採用。横や縦につなげることで画面の大きさと形を自由にカスタマイズでき、設置場所や演出に合わせてフレキシブルに設置できます。

フロント、ハンギング(吊り下げ)設置に対応

設置やメンテナンスがしやすいフレーム構造

フロントからの設置・メンテナンスに対応。バックヤードを確保できない狭い設置場所でも前面からの作業が可能です。さらに空間を活かしたハンギング(吊り下げ)にも対応し、設置場所の制約を軽減します。

長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ

通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。

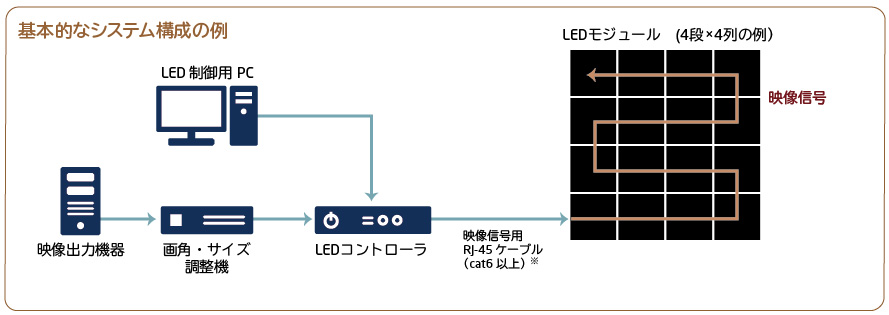

システム構成例

  • システムの構成・機器はお客様ごとに異なります。詳しくは営業担当者までご相談ください。

保守サポート

修理期間(※製品ご購入時に選択)

通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。

LED画素ピッチ 通常モデル 型名 10年修理対応モデル 型名
2.8mm Q2シリーズ
(屋外用)
LED-Q028e2 LED-Q028e2-10Y
3.9mm LED-Q039e2 LED-Q039e2-10Y
4.8mm LED-Q048e2 LED-Q048e2-10Y
5.9mm LED-Q059e2 LED-Q059e2-10Y
7.8mm LED-Q078e2 LED-Q078e2-10Y
  • 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。

ご提供可能な保守サービス

2年間無償保証

引き渡し日より2年間、センドバック修理による無償修理をいたします。

  • 付帯条件:当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費(修理品の発送はお客様にてお願いします)のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。
【有償保守】LEDディスプレイ個別契約保守サービス

LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。


この製品はショールームでご体感いただけます。

本ページに掲載のLEDディスプレイはシャープNECディスプレイソリューションズ株式会社の製品です。
