スタンダードモデル FEシリーズ

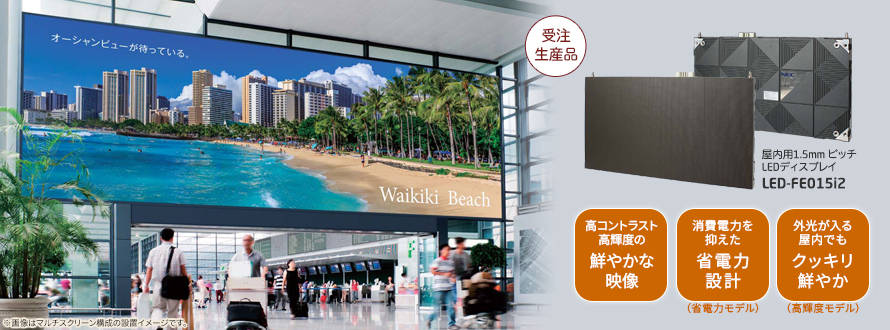

屋内用フルカラーファインピッチLEDディスプレイLED-FE009i2 / LED-FE012i2 / LED-FE015i2 / LED-FE019i2 / LED-FE025i2 / LED-FE031i2 / LED-FE038i2省電力モデル LED-FE012i3 / LED-FE015i3 / LED-FE019i3
高輝度モデル LED-FE012i3-H / LED-FE015i3-H
シームレスで迫力ある大画面マルチスクリーンと
明るい屋内での正確で視認性が高い映像表示により、
人々の視線を集めるサイネージを発信できます。
スタンダードモデル FEシリーズ
フルHD解像度を構成しやすいアスペクト比16：9のLEDモジュールと近距離からの高い視認性を確保した、細かな画素ピッチを採用。屋内のさまざまな空間で大画面ニーズに応えるフルカラーファインピッチLEDディスプレイ。
受注生産品
| モデル | LED画素ピッチ | 0.9mm | 1.2mm | 1.5mm | 1.9mm | 2.5mm | 3.1mm | 3.8mm |
|---|---|---|---|---|---|---|---|---|
| 標準視距離※1 | 2.3m | 3.0m | 3.8m | 4.8m | 6.3m | 7.8m | 9.5m | |
| 従来 モデル |
型名 | LED-FE009i2 | LED-FE012i2 | LED-FE015i2 | LED-FE019i2 | LED-FE025i2 | LED-FE031i2 | LED-FE038i2 |
| 画素構成 | 4in1 SMD（IMD※2） | 3-in-1 SMD | 3-in-1 SMD | |||||
| 輝度 | 600cd/m² | 700cd/m² | 1,000cd/m² | |||||
| コントラスト比 | 5,000 : 1 | 4,000 : 1 | 5,000 : 1 | |||||
| 省電力 モデル |
型名 | ー | LED-FE012i3 | LED-FE015i3 | LED-FE019i3 | ー | ー | ー |
| 画素構成 | ー | 3-in-1 Flip chip SMD | ー | |||||
| 輝度 | ー | 700cd/m² | ー | |||||
| コントラスト比 | ー | 8,000 : 1 | ー | |||||
| 高輝度 モデル |
型名 | ー | LED-FE012i3-H | LED-FE015i3-H | ー | ー | ー | ー |
| 画素構成 | ー | 3-in-1 Flip chip SMD | ー | ー | ||||
| 輝度 | ー | 2,500cd/m² | 1,600cd/m² | ー | ー | |||
| コントラスト比 | ー | 29,000 : 1 | 17,000 : 1 | ー | ー | |||
- ※1画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
- ※2IMD：Integrated Matrix Device
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
用途や設置場所に応じて、シームレスな大画面マルチスクリーンを構成
LEDディスプレイにはフレームがなく、組み合わせることで継ぎ目のないシームレスな大画面マルチスクリーンを自由に構成できます。 近距離からの高い視認性を確保した細かな7種の画素ピッチをラインアップし、用途や設置環境に応じて適切なモデルを選択いただけます。
屋内用に美しい映像を描写する高画質、広視野角設計
LEDの画素構成は、1つのパッケージ（ランプ）に3色（R､G､B）の素子を組み込んだ3-in-1 SMDタイプを採用※1。斜めから見ても視認性が高く、最大で左右170°、上下160°の広視野角※2を確保しています。
さらに3-in-1の4つの素子を1つのパッケージにし、0.9mmの高精細な画素ピッチを可能にした4in1 SMD（IMD※1）タイプもご用意しました。
- ※1LED-FE012i2/LED-FE015i2/LED-FE019i2/LED-FE025i2/LED-FE031i2/LED-FE038i2の場合。
省電力モデルLED-FE012i3/LED-FE015i3/LED-FE019i3、高輝度モデルLED-FE012i3-H/LED-FE015i3-Hの画素構成は、3-in-1 Flip chip SMD。 - ※2正面方向から輝度半減になる角度。
LED-FE009i2の視野角は、左右140°。、上下140°。
LED-FE012i2/LED-FE015i2/LED-FE019i2の視野角<、左右160°、上下160°。
LED-FE025i2/LED-FE031i2/LED-FE038i2の視野角は、左右160°、上下140°。
省電力モデルLED-FE012i3/LED-FE015i3/LED-FE019i3、高輝度モデルLED-FE012i3-H/LED-FE015i3-Hの視野角は、左右170°、上下160°。 - ※3IMD ： Integrated Matrix Device
明るい屋内でもくっきり見やすい高輝度・高コントラスト表示
LED-FE025i2 / LED-FE031i2 / LED-FE038i2の画面輝度は1,000cd/m²、コントラスト比は5,000:1※と、高輝度・高コントラスト表示が可能です。外光の差し込む屋内や屋外に向けての表示でもくっきりと明るい画面を構築することができます。
- ※LED-FE009i2の画面輝度は600cd/m²、コントラスト比は5,000:1。
LED-FE012i2、LED-FE015i2、LED-FE019i2の画面輝度は700cd/m²、コントラスト比は4,000:1。
フリップチップ方式により発光効率を向上した、
省電力モデル・高輝度モデルが登場NEW
LEDの画素構成にフリップチップ方式を採用することで、発光効率が向上。これにより省電力モデルは従来モデルより大幅に消費電力を抑えることが可能に、高輝度モデルはさらに明るい輝度・コントラストでの表示が可能になりました。
省電力モデル LED-FE012i3 / LED-FE015i3 / LED-FE019i3は、従来モデルと同等の高輝度700cd/m²かつ高いコントラスト比8,000：1（従来モデル：4,000：1）で発光可能で、そのために必要な消費電力を最大で約70%低減できます。
高輝度モデル LED-FE012i3-H / LED-FE015i3-Hは、従来モデルと比べて高輝度な2,500cd/m²（LED-FE012i3-H）と1,600cd/m²（LED-FE015i3-H）の発光を可能としながら、必要な消費電力は従来モデルと同等です。さらに高コントラストでの映像表示も特長のひとつで、従来モデルの約7倍のコントラスト比29,000:1（LED-FE012i3-H）と約4倍のコントラスト比17,000:1（LED-FE015i3-H）を可能としています。
| 従来モデル | 省電力モデル | 高輝度モデル | |
|---|---|---|---|
| 型名 | LED-FE012i2 | LED-FE012i3 | LED-FE012i3-H |
| 画素構成 | 3-in-1 SMD | 3-in-1 Flip chip SMD | |
| 輝度 | 700cd/m² | 700cd/m² | 2,500cd/m² |
| コントラスト比 | 4,000 : 1 | 8,000 : 1 | 29,000 : 1 |
| 消費電力※ | 125W | 38W | 120W |
- ※AC100V、6,500K、全白入力、輝度設定最大時。
フルHD画面を構成しやすいアスペクト比16:9、共通サイズのLEDモジュールを採用
ピクセルカード8枚（LED-FE025i2は4枚）で構成されるモジュールサイズを608×342mmに共通化。アスペクト比16:9を採用しているため、フルHD解像度（1,920×1,080）のマルチスクリーンを、縦横同数のモジュールを組み合わせることで構成できます。
マルチスクリーン構成例
外部ケーブルの配線がなく、スマートな設置が可能
LEDモジュールの上下に電源供給のコネクタを装備しており、モジュールの組み合わせコネクタを接続するだけで電源配線が完了。また映像信号は、キャビネットのホール部分からLANケーブルを通して結線します。このため背面での配線が不要になり、モジュール間の配線が外部から見えないのでスマートな設置が可能です。
作業が行いやすいフロントメンテナンスを採用
ピクセルカードの脱着イメージ
ピクセルカードの脱着は前面からの作業が可能で、バックヤードを確保できない場所でも設置することができます。また修理などのメンテナンス対応も前面での作業で完結できます。
LEDディスプレイ フロントメンテナンス
マルチスクリーン導入をサポートする、LEDディスプレイキットモデルをご用意
マルチスクリーンの導入に必要な機器、取り付けフレームなどをセット化したキット製品をご用意しました。大画面のサイズがイメージしやすく、マルチスクリーンをスムーズに導入いただけます。
長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
また、LEDディスプレイキットモデルにも10年間の長期修理に対応したモデルをご用意しました。

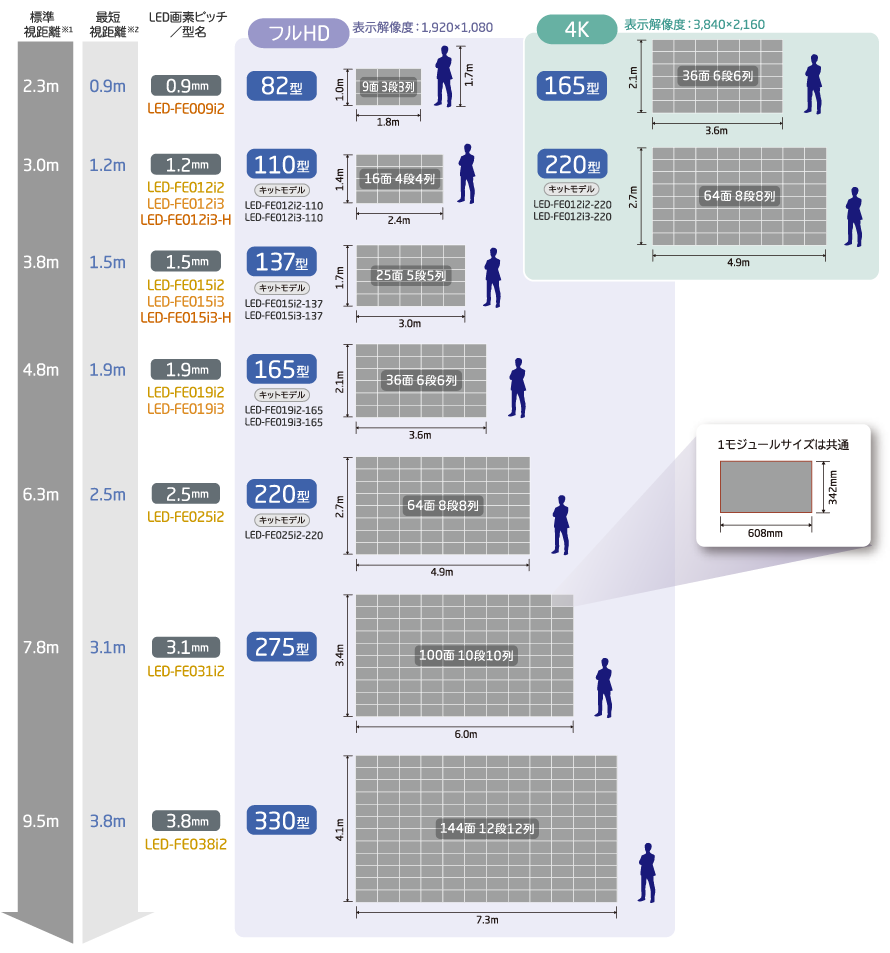

視距離別マルチスクリーン構成例
- ※1画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
- ※2画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。

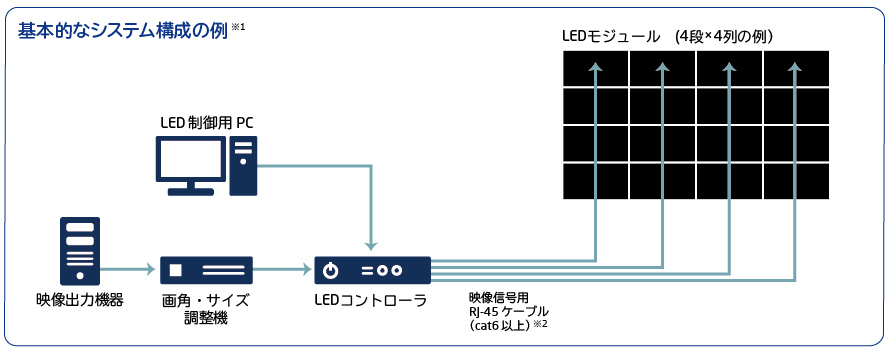

システム構成例
- ※1LED-FE012i2/ LED-FE015i2/ LED-FE019i2/ LED-FE025i2/ LED-FE031i2/ LED-FE038i2/ LED-FE012i3/ LED-FE015i3/ LED-FE019i3/ LED-FE012i3-H/ LED-FE015i3-Hの場合。LED-FE009i2はLANケーブル1本あたり最大2台まで接続可能。 各モデルの最大接続可能台数は仕様をご確認ください。
- ※2LEDコントローラ、LEDモジュール間の距離は最長60ｍ推奨。長さが60ｍを超える場合は、光ケーブルが必要となります。
- ・システムの構成・機器はお客様ごとに異なります。詳しくは営業担当者までご相談ください。
保守サポート
修理期間(※製品ご購入時に選択)
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
| LED画素ピッチ | 通常モデル 型名 | 10年修理対応モデル 型名 | |
|---|---|---|---|
| 0.9ｍｍ | FEシリーズ 従来モデル |
LED-FE009i2 | LED-FE009i2-10Y |
| 1.2mm | LED-FE012i2 | LED-FE012i2-10Y | |
| 1.5mm | LED-FE015i2 | LED-FE015i2-10Y | |
| 1.9mm | LED-FE019i2 | LED-FE019i2-10Y | |
| 2.5mm | LED-FE025i2 | LED-FE025i2-10Y | |
| 3.1mm | LED-FE031i2 | LED-FE031i2-10Y | |
| 3.8mm | LED-FE038i2 | LED-FE038i2-10Y | |
| 1.2mm | FEシリーズ 省電力モデル |
LED-FE012i3 | LED-FE012i3-10Y |
| 1.5mm | LED-FE015i3 | LED-FE015i3-10Y | |
| 1.9mm | LED-FE019i3 | LED-FE019i3-10Y | |
| 1.2mm | FEシリーズ 高輝度モデル |
LED-FE012i3-H | LED-FE012i3H10Y |
| 1.5mm | LED-FE015i3-H | LED-FE015i3H10Y | |
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
ご提供可能な保守サービス
2年間無償保証
引き渡し日より2年間、センドバック修理による無償修理をいたします。
- ※付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。
【有償保守】LEDディスプレイ個別契約保守サービス
LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。
