COBモデル FCシリーズ
屋内用フルカラーファインピッチLEDディスプレイLED-FC009i / LED-FC012i / LED-FC015i光効率・耐久性に優れたCOBフリップチップ方式
明るい屋内でもくっきりとした高画質表示で
人が行き交う場所、触れられる距離にも設置可能
COBモデル FCシリーズ
ピクセルカードの表面が樹脂で保護されており、人が触れることが想定される場所にも設置が可能です。また高輝度800cd/m²・高コントラスト比20,000:1で、外光が差し込む明るい屋内でもくっきりと鮮やかな高画質映像を表示できます。
フルHD・4K解像度を構成しやすいアスペクト比16：9のLEDモジュールで、屋内向けサイネージに適した目地の無いすっきりとした大画面を提供するフルカラーファインピッチLEDディスプレイです。
受注生産品
| LED画素ピッチ | 0.9mm | 1.2mm | 1.5mm |
|---|---|---|---|
| 標準視距離※ | 2.3m | 3.0m | 3.8m |
| 型名 | LED-FC009i | LED-FC012i | LED-FC015i |
| 画素構成 | Flip chip COB | ||
| 輝度 | 800cd/m² | ||
| コントラスト比 | 20,000 : 1 | ||
- ※画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
取扱説明書・三面図・ソフトウェアなどを対象製品毎にまとめました。
また、修理・保守・有償サービスについてもご紹介しています。
特長
表面が樹脂で保護されているため耐久性に優れ、
人が行き交い、触れられる距離への設置が可能
LEDチップを基板に直接接着し封止樹脂で全体を覆う、COBフリップチップ方式を採用。ピクセルカードの表面全体が樹脂で保護されているため、SMD方式に比べて外部からの衝撃や静電気、埃、水滴などへの耐性が向上しています。そのため室内通路やエントランスなど、人が触れることが想定される場所にも設置が可能です。
高輝度800cd/㎡、・高コントラスト比20,000:1で
明るくメリハリのある高画質映像を表示
COBフリップチップ方式はピクセルカードの表面に光を遮るものがないため光効率に優れており、画面輝度は800cd/㎡、コントラスト比20,000：1と、SMD方式の当社従来機種 FA/FEシリーズに比べて大きく向上。明るい照明の下や外光が差し込む屋内でも、明るくメリハリのある映像を映し出します。
また、広視野角※により、斜めから見ても視認性が高いので、広い範囲で映像をご覧いただけます。
| 輝度 | |||
|---|---|---|---|
| LED画素ピッチ | FCシリーズ | FAシリーズ | FEシリーズ |
| 0.9mm | 800cd/m² | 600cd/m² | |
| 1.2mm | 800cd/m² | 700cd/m² | |
| 1.5mm | |||
| コントラスト比 | |||
|---|---|---|---|
| LED画素ピッチ | FCシリーズ | FAシリーズ | FEシリーズ |
| 0.9mm | 20,000：1 | 5,000：1 | |
| 1.2mm | 5,000：1 | 4,000：1 | |
| 1.5mm | |||
- ※正面方向から輝度半減になる角度。
LED-FC009iの視野角は左右160°、上下150°。
LED-FC012i/LED-FC015iの視野角は左右160°、上下160°。
省電力・軽量設計で、設置時の作業負担や運用コストを軽減
COBフリップチップ方式の採用により、FA/FEシリーズと比較して消費電力は0.9mmピッチは約60％削減、1.2mmピッチは約44％削減、1.5mmピッチは約48％削減しました。電源ケーブル1本あたりの最大接続台数（AC100V）は、FA/FEシリーズが0.9mm：8台、1.2mm/1.5mm：10台なのに対して、FCシリーズは20台接続できます。
| 消費電力 | ||
|---|---|---|
| LED画素ピッチ | FCシリーズ | FA/FEシリーズ |
| 0.9mm | 60W | 150W |
| 1.2mm | 70W | 125W |
| 1.5mm | 65W | 125W |
また、LEDモジュールの重さは約7.0kgとFA/FEシリーズ（約8.8kg）に比べて約20％軽量化。設置時などの作業負担の軽減と、運用コストの低減が可能です。
フルHD・4K画面を構成しやすい
アスペクト比16:9、共通サイズのLEDモジュール
LEDディスプレイにはフレームがなく、組み合わせることで継ぎ目のないシームレスな大画面マルチスクリーンを自由に構成できます。近距離からの高い視認性を確保した細かな3種の画素ピッチをラインアップし、用途や設置環境に応じて適切なモデルを選択いただけます。
ピクセルカード8枚で構成されるモジュールサイズは、608×342mmに共通化。
アスペクト比16:9のため、フルHD（1,920×1,080）や4K（3,840×2,160）解像度のマルチスクリーンを、縦横同数のモジュールを組み合わせることで構成できます。
またモジュールサイズがFA/FEシリーズと同一で、従来同様の方法で設置可能なため、FA/FEシリーズの設置経験がある場合は新たな設置トレーニングが不要です。
マルチスクリーン構成例
キャビネット連結で電源供給可能
ピクセルカードをはめ込むキャビネットに電源供給のコネクタを装備しているので、モジュールを上下に連結するだけで電源配線が完了します。このため背面での電源配線が不要となり、すっきりと設置できます。
- ※映像信号の配線についてはLANケーブルを手動で接続する必要があります。
作業が行いやすいフロントメンテナンスを採用
ピクセルカードの脱着イメージ
ピクセルカードの脱着は前面からの作業が可能で、バックヤードを確保できない場所でも設置することができます。また修理などのメンテナンス対応も前面での作業で完結できます。 また、表面が樹脂コーティングされているため、ピクセルカードの脱着時において吸着式メンテナンスツールの使用が可能となり、作業性が向上しています。
LEDディスプレイ フロントメンテナンス
マルチスクリーン導入をサポートする、LEDディスプレイキットモデルをご用意
マルチスクリーンの導入に必要な機器、取付フレームなどをセット化したキット製品をご用意しました。大画面のサイズがイメージしやすく、マルチスクリーンをスムーズに導入いただけます。
フルHD解像度（1.2/1.5mm）と、4K解像度（0.9/1.2mm）の計4モデルをご用意しています。
長期運用を希望される方へ、
10年間の長期修理に対応したモデルをラインアップ
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
また、LEDディスプレイキットモデルにも10年間の長期修理に対応したモデルをご用意しました。

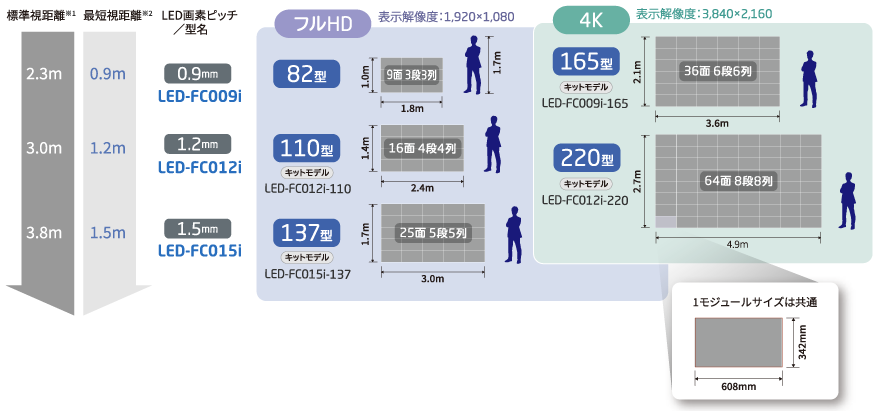

視認距離別マルチスクリーン構成例
- ※1画素が見えにくくなり、画像として違和感なく視認できる距離で、ピッチの約2500倍。
- ※2画素は見える場合がありますが、画像として違和感なく視認できる最短の距離で、ピッチの約1000倍。
システム構成例
- ※LEDコントローラ、LEDモジュール間の距離は最長60ｍ推奨。長さが60ｍを超える場合は、光ケーブルが必要となります。
- ・各モデルの最大接続可能台数は仕様をご確認ください。
- ・システムの構成・機器はお客様ごとに異なります。詳しくは営業担当者までご相談ください。
保守サポート
修理期間(※製品ご購入時に選択)
通常モデルの修理期間は5年で、引き渡し後、2年間の無償保証期間を含む5年間の修理対応が可能です。
さらに長期の運用を希望される方へ、10年間修理対応が可能となるようスペアパーツを手配、保有する「10年修理対応モデル」をラインアップしました。本モデルをご購入いただくことで、長期間にわたる継続的な運用が可能です。
| LED画素ピッチ | シリーズ | 通常モデル 型名 | 10年修理対応モデル 型名 |
|---|---|---|---|
| 0.9mm | FCシリーズ | LED-FC009i | LED-FC009i-10Y |
| 1.2mm | LED-FC012i | LED-FC012i-10Y | |
| 1.5mm | LED-FC015i | LED-FC015i-10Y |
- 10年修理対応モデルの仕様はベースとなる通常モデルと共通です。
ご提供可能な保守サービス
2年間無償保証
引き渡し日より2年間、センドバック修理による無償修理をいたします。
- ※付帯条件：当社の保証内容はLEDモジュールとLEDコントローラでの保証です。修理代、修理部品代、片道輸送費（修理品の発送はお客様にてお願いします）のみの無償保証となります。故障時の取り外し、取り付け等は含んでおりません。
【有償保守】LEDディスプレイ個別契約保守サービス
LEDディスプレイのメンテナンスに必要な保守サービスとして、「個別契約保守」「個別スポット保守」などニーズに合わせた3つの保守サービスをご用意しました。お客様のご要望にあわせてお選びいただけます。
お客様からの対応依頼を受け付け、修理が必要と判断した場合、翌日以降に障害対応を実施いたします。
