LEDマルチスクリーン

LEDマルチスクリーン

カタログPDF

仕様表

三面図

鮮明な画質と優れた耐久性。
LEDでデジタルサイネージは新時代へ。

NECのパブリックディスプレイは、導入効果の高さから幅広い業種で採用されてきました。
屋外の施設に、より美しく迫力ある大型スクリーンを導入したい。そうしたご要望にも、NECはフルカラーLEDマルチスクリーンでお応えします。

LEDマルチスクリーン導入事例

沖縄県那覇市役所 様

那覇市国際通りの中心地から、那覇の歴史・観光・イベント情報を発信! AR(拡張現実)コンテンツの映像体験で新たな賑わいを創出しています。

沖縄県読谷村役場 様

沖縄県の交通の大動脈、国道58号沿いから、読谷村の観光・文化・自然の魅力を200インチ相当LEDマルチスクリーンで発信しています。

ボートレース津 様

縦8.5m×横15.5m(約696インチ)、大型のLEDマルチスクリーンを導入。レースの臨場感をさらに高めます。

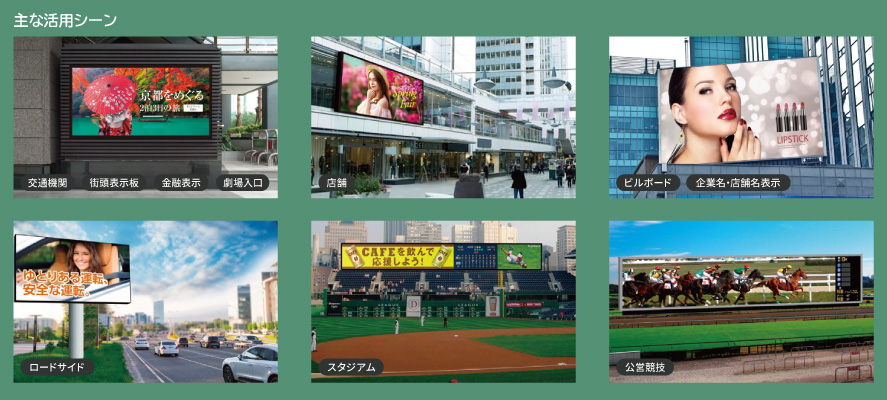

LEDマルチスクリーン利用シーン

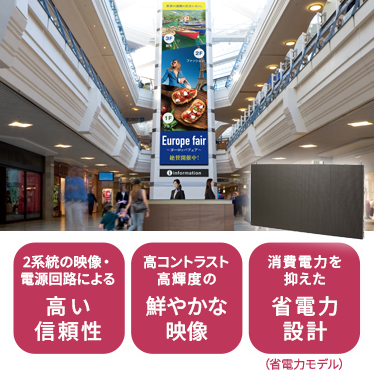

ショッピングセンター

ショッピングセンター

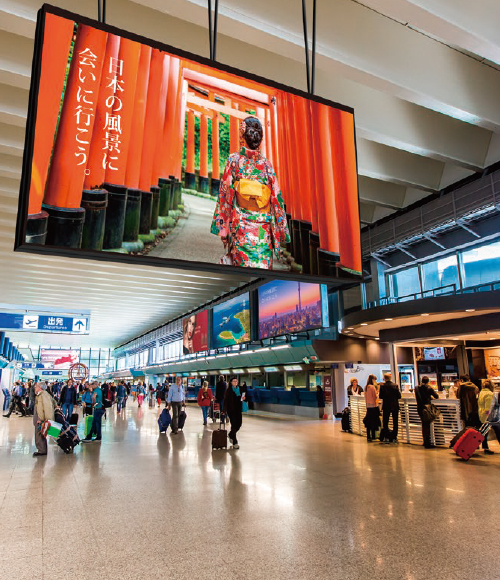

空港

空港

街頭

街頭

スタジアム

スタジアム

特長

美しい映像を描写する高画質設計

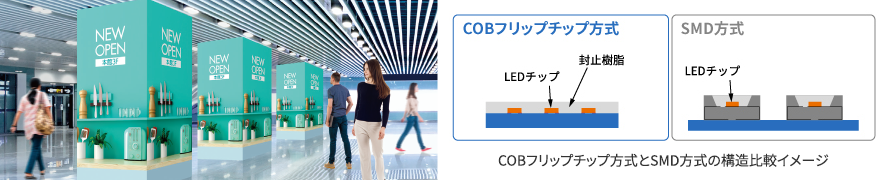

広視野角の3-in-1SMDタイプ(屋内用/屋外用)

近距離からでも見やすい3-in-1SMDタイプ

ひとつのパッケージ(ランプ)にRGBの3色の素子を組み込んでいます。高輝度WhiteLEDを採用した3000cd/m²の屋内用モジュールLED-06AF1V、6000cd/m²の屋外用モジュールLED-10BF1は、斜めから見ても視認性の高い左右80°の広視野角を実現しています。屋内用モジュールLED-06AF1は、BlackLEDを採用することで、3500:1の高いコントラスト比を優先させました。

明るい屋外でも鮮明なRGBタイプ(屋外用)

屋外の大型スクリーンにふさわしいRGBタイプ

RGBの3色が独立したLEDランプを使用。3色でひとつの画素を構成するLEDです。モジュールを複数組み合わせて、大型スクリーンを構成します。LED-15BF1とLED-20BF1の最大輝度は7500cd/m²、コントラスト比は4500:1。日光に照らされた環境でも鮮明でメリハリのある映像を映し出します。

均一性のある映像表示

国内メーカー製造の高品位なLEDランプを採用。ランプの個体差による輝度の違いや色ムラを抑え、均一性のある映像を表示します。

出荷時に輝度や色を調整

LEDランプの個体差やモジュールの違いによるばらつきを最小限に抑えるために、出荷時に精度の高い調整を実施しています。

外光の反射を抑えるシェダーで見やすい映像

屋外の大型スクリーンにふさわしいRGBタイプ

スクリーンには、外光の反射を低減するシェダー(ひさし)を採用。屋内でも屋外でも映像を引き立てます。

安定した性能と高い耐久性

熱による膨張を考慮した設計

モジュールは、あらかじめ熱膨張を計算して設計。過酷な環境下でも大型 スクリーンの物理的均一性を維持します。

保護等級IP65 ※に適合。

屋外での使用による粉じんや雨水の機器への侵入を防ぎ、安定した動作を 実現しています。

  • LED-10BF1/LED-15BF1/LED-20BF1の場合。

低消費電力で環境にも配慮

長期使用で優れたTCO効果

電力効率に優れた電源設計により、低消費電力を実現しました。

輝度を自動調整して消費電力低減

ライトセンサ LED-LS1により、周囲の明るさに応じて最適な画面の輝度に 自動調整。ムダな消費電力を抑えることができます。

環境への配慮

環境に影響を与える特定有害物質の使用を制限する欧州のRoHS指令に 適合しています。

優れたメンテナンス性

前面や背面からメンテナンス可能

オールインワン設計によりモジュール交換、修理対応が容易です。

画質をコントロール

きめ細かく輝度を設定できる64段階の輝度調節機能

色合いを調整する色温度やホワイトバランス調節機能

彩度などを調節できるガンマ調整機能

LEDのスクリーン構成

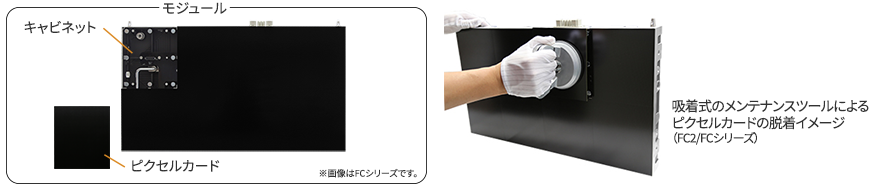

  • LEDモジュール50cm四方のLEDモジュールをタイリングして、用途に応じた大型スクリーンを構成。LEDモジュールは電源回路や信号処理基板を内蔵したオールインワン設計。外付けの機器を背面へ設置する必要がありません。
  • LEDモジュールは取り付けが容易な設計。背面にある4箇所のスタッドを使って簡単に設置できます。
    スタッドの取り付け位置



システム構成用機器

ビデオプロセッサ(LED-VP1)

ビデオプロセッサ(LED-VP1)

複数の映像入力信号を切り替えるスイッチャー機能やスクリーンへ最適な映像に変換するスケーリング機能を搭載しています。
※映像信号が1台のPCから入力される場合は必要ありません。

ビデオディストリビュータ(LED-VD1)

ビデオディストリビュータ(LED-VD1)

映像信号と制御信号を分配。解像度の高い映像を映し出すDVIデュアルリンクでの出力を実現しています。
※システム構成には必ず必要です。

ライトセンサ(LED-LS1)

周囲の明るさに応じて画面の輝度を自動的に調整するためのセンサです。

ソフトウェア(LED-VD1添付品)

マルチスクリーン制御用の「LED Wall Manager」、表示コンテンツの管理を行う「LED Content Manager」を添付しています。

システム構成例

  • LED-10BF1/LED-20BF1は非対応。
    「LED-LS1」を使用される場合は、別途電源コードが必要です。詳しくは弊社営業担当者までお問合せください。

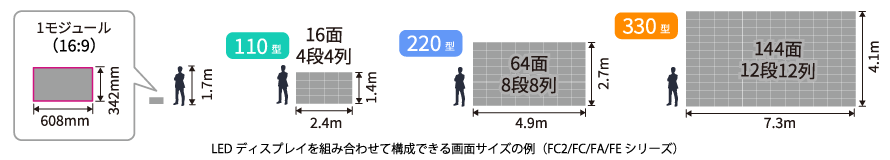

マルチスクリーン構成例

  1モジュールあたり スクリーン全体
サイズ 解像度 モジュール数 スクリーンサイズ 解像度
(H) (V) (H) (V) (H) (V) TTL (H) (V) 対角 面積 (H) (V)
使用
モジュール
アスペ
クト比
設定画面
サイズ
[cm] [cm] [画素] [画素] [台] [台] [台] [cm] [cm] [inch] [m²] [画素] [画素]
屋内用
4mmピッチ
(LED-04AF1)
4:3
相当
150インチ
相当
30 30 64 64 10 8 80 300 240 151 7 640 512
200インチ
相当
14 10 140 420 300 203 13 896 640
16:9
相当
150インチ
相当
11 6 66 330 180 148 6 704 384
200インチ
相当
15 8 120 450 240 201 11 960 512
屋内用
6mmピッチ
(LED-06AF1/
LED-06AF1V)
4:3
相当
150インチ
相当
50 50 80 80 6 5 30 300 250 154 8 480 400
200インチ
相当
8 6 48 400 300 197 12 640 480
16:9
相当
150インチ
相当
7 4 28 350 200 159 7 560 320
200インチ
相当
9 5 45 450 250 203 11 720 400
屋外用
10mmピッチ
(LED-10BF1)
4:3
相当
250インチ
相当
50 50 48 48 10 8 80 500 400 252 20 480 384
300インチ
相当
12 9 108 600 450 295 27 576 432
16:9
相当
250インチ
相当
11 6 66 550 300 247 17 528 288
320インチ
相当
14 8 112 700 400 317 28 672 384
屋外用
15mmピッチ
(LED-15BF1)
4:3
相当
300インチ
相当
50 50 32 32 12 9 108 600 450 295 27 384 288
490インチ
相当
20 15 300 1000 750 492 75 640 480
16:9
相当
360インチ
相当
16 9 144 800 450 361 36 512 288
520インチ
相当
23 13 299 1150 650 520 75 736 416
屋外用
20mmピッチ
(LED-20BF1)
4:3
相当
490インチ
相当
50 50 24 24 20 15 300 1000 750 492 75 480 360
660インチ
相当
27 20 540 1350 1000 661 135 648 480
16:9
相当
650インチ
相当
29 16 464 1450 800 652 116 696 384
810インチ
相当
36 20 720 1800 1000 811 180 864 480
