WebSAM JobCenter - システム構成

システム構成要素・製品名対応表

以下の機能の組み合わせでシステムを構築します。

機能名称 機能概要 対応製品
マネージャ機能
  • ジョブの実行環境構築
  • ジョブの実行状況一元監視
ジョブの実行環境構築、状態監視を行います。監視GUIはWindows GUIを使用します。		 JobCenter MG
サーバ機能
  • ジョブの実行
NQSをベースとしたジョブ実行環境を提供します。		 JobCenter SV
Windows GUI
  • Windows GUIインタフェース
JobCenter MG / JobCenter SV に接続するWindows上のGUI機能です。		 JobCenter CL/Win
Web GUI
  • ブラウザでのジョブ実行状況監視・制御
ブラウザからジョブの実行状況を監視します。		 JobCenter CL/Web
Excelによるジョブ定義機能
  • Excel上でジョブネットワーク、スケジュール、稼働日カレンダ定義
Excelの機能を活かした効率的な定義ができる機能です。		 JobCenter Definition Helper

システム構成例（基本的な構成例）

一般的な構成例

  • 管理端末×1台
  • ジョブ管理マネージャはWindows×1台
  • ジョブ実行サーバはWindows×3台
一般的な構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量
WebSAM JobCenter MG for Windows/Linux 300,000 1
WebSAM JobCenter SV for Windows/Linux 200,000 3

希望小売価格　合計（税別）：900,000円

解説

  • MGライセンスにはMedia×1、CL/Win×１が同梱されています。
  • ジョブ実行サーバが3台のためSV×3ライセンス必要となります。

仮想環境での構成例

  • 管理端末×1台
  • ジョブ管理マネージャはWindows×1台
  • 仮想基盤上にジョブ実行サーバを導入(プロセッサライセンスを適用)。サーバは、8Core×2CPUと16Core×1CPUを搭載
仮想環境での構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量
WebSAM JobCenter MG for Windows/Linux 300,000 1
WebSAM JobCenter SV 1プロセッサ(1-8core) 500,000 2
WebSAM JobCenter SV 1プロセッサ(9-16core) 1,000,000 1

希望小売価格　合計（税別）：2,300,000円

解説

  • MGライセンスにはMedia×1、CL/Win×１が同梱されています。
  • 1～8コアの基盤は2CPUを搭載しているので2つ、9～16コアの基盤は1CPUを搭載しているので１つプロセッサライセンスが必要となります。
  • プロセッサライセンスを適用している仮想基盤上でのSVインストール数はフリーです。

コンテナ(Docker)環境の構成例

  • 管理端末×1台
  • コンテナ上に、ジョブ管理マネージャ、ジョブ実行サーバ、CL/Webサーバ （コンテナライセンスを適用、サーバは8Core×2CPUを搭載）
コンテナ(docker)環境の構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量

WebSAM JobCenter for Container (4Core)

500,000 4

WebSAM JobCenter CL/Win(1 License)

50,000 1

希望小売価格　合計（税別）：2,050,000円

解説

  • 8コアを2CPU（計16コア）搭載しているので、４つコンテナライセンスが必要となります。
  • コンテナライセンスを適用しているコンテナ上でのMG、SV、CL/Webの各インストール数はフリーです。
  • コンテナライセンスにMedia×1が同梱されています。
  • コンテナライセンスにCL/Winは付かないため別途購入が必要です。

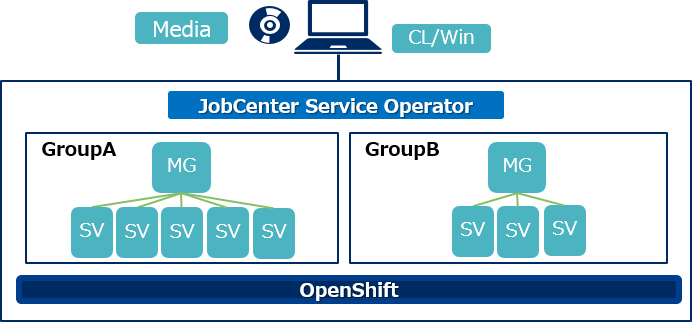

コンテナ(OpenShift)環境の構成例

  • 管理端末×1台
  • OpenShift環境上に、ジョブ管理マネージャ×2台、ジョブ実行サーバ×8台
コンテナ(openshift)環境の構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量
WebSAM JobCenter for Container Volume License 10 containers 500,000 1
WebSAM JobCenter Operator 400,000 1
WebSAM JobCenter CL/Win(1 License) 50,000 1

希望小売価格　合計（税別）：950,000円

解説

  • Containerライセンス数分のMG、SVの各コンテナを起動することができます。
  • CL/WebはOpenShift環境に対応しておりません。
  • Containerライセンスにはインストール媒体（JobCenter Media）がバンドルされます。CL/Winはバンドルされないため別途購入が必要です。
  • ボリュームライセンスの他にプロセッサライセンスもございます。

クラスタ環境での構成例

  • 管理端末×1台
  • ジョブ管理マネージャはWindows×2台（クラスタ構成）
  • ジョブ実行サーバはWindows×5台（2台はクラスタ構成）
クラスタ環境での構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量
WebSAM JobCenter MG for Windows/Linux 300,000 2
WebSAM JobCenter SV for Windows/Linux 200,000 5

希望小売価格　合計（税別）：1,600,000円

解説

  • クラスタ構成の場合、インストールするノード数分のライセンスが必要となります。
  • MG1ライセンスにつきMedia×1、CL/Win×１が同梱されています。本構成はMG×2のため、Media×2、CL/Win×2が同梱されます。

Excel定義編集＋Webブラウザ実行監視の構成例

  • 管理端末×1台
  • ジョブ管理マネージャはWindows×1台
  • ジョブ実行サーバはWindows×3台
  • エクセルによる定義編集とWebブラウザによる実行監視をオプションを利用
Excel定義編集＋Webブラウザ実行監視の構成例イメージ図

製品購入例

単位：円(税別)

製品名 希望小売価格 数量
WebSAM JobCenter MG for Windows/Linux 300,000 1
WebSAM JobCenter SV for Windows/Linux 200,000 3
WebSAM JobCenter Definition Helper (5 Licenses) 400,000 1
WebSAM JobCenter CL/Web 200,000 1

希望小売価格　合計（税別）：1,500,000円

解説

  • MGライセンスにはMedia×1、CL/Win×１が同梱されています。
  • エクセルによる定義編集を行う場合にはDefinition Helper、Webブラウザでのジョブ実行監視を行う場合はCL/Webが必要となります。
