技術支援情報
ハードウェアの組み合わせ例
プリンタのリプレースあるいは、増設を行う場合、導入例を参考にしてください。
- ネットワークプリンタ接続ボード(KLPMプリンタ)を導入する場合は、 “拡張ネットワークプリンタサービスキットVer5.0”が必要です。
- 同一サーバ上でプリンタ装置を２台以上使用する場合は、プリンタ接続ボードの種類にかかわらずに、 ２台目以降追加毎に“拡張ネットワークプリンタサービスキットVer5.0 追加 1 ライセンス”が必要となります。
- “拡張ネットワークプリンタサービスキットVer3.0 追加 1 ライセンス”、“拡張ネットワークプリンタサービスキットVer4.0 追加 1 ライセンス”は、導入済ライセンスとして有効ですので、“拡張ネットワークプリンタサービスキットVer5.0”の追加ライセンスとして使用可能です。 ライセンスについてはこちらを参考にしてください。
- “拡張ネットワークプリンタサービスキット”と、“拡張ネットワークプリンタサービスキット 追加 1 ライセンス”の必要数の算出は、サーバ単位です。システム変更により、サーバ増設・プリンタ移設等を行う場合、サーバ単位に必要数を検討してください。
新規購入、追加ライセンス購入の際は、下記の導入例を参考にシステムの構成にあわせて必要な製品を手配してください。
導入例
Windowsファイアウォールの機能を有効にした場合、 B4680プリンタ接続ボードとの通信に使用するポートが遮断されるために発生します。
- パターン1
- 新規システムにネットワークプリンタ接続ボード(KLPMプリンタ)を新規に接続する。
- パターン2
- ネットワークプリンタ接続ボード(KLPMプリンタ)使用環境にB4680プリンタ接続ボード（LLMプリンタ、KLPプリンタ）／ネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。
- パターン3
- B4680プリンタ接続ボード(KLPMプリンタ)をネットワークプリンタ接続ボード(KLPMプリンタ)にリプレースする。
- パターン4
- B4680プリンタ接続ボード(KLPMプリンタ)の一部をネットワークプリンタ接続ボード(KLPMプリンタ)にリプレースする。
- パターン5
- B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)１枚の環境にネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。
- パターン6
- B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)複数枚の環境にネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。
- パターン7
- B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)の環境にB4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)を増設する。
- パターン8
- B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)の環境のシステム変更。(プリンタの移設)
パターン1
| 新規システムにネットワークプリンタ接続ボード(KLPMプリンタ)を新規に接続する。 |
| 既存導入製品 | 数量 |
|---|---|
| ー | ー |
 |
:B4680プリンタ接続ボード |  |
:ネットワークプリンタ接続ボード |
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |

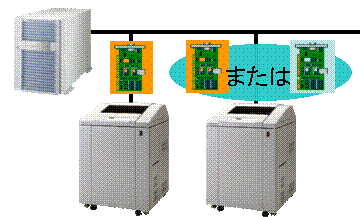

パターン2
| ネットワークプリンタ接続ボード(KLPMプリンタ)使用環境にB4680プリンタ接続ボード（LLMプリンタ、KLPプリンタ）／ネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver4.0 |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
|
| |||
 | |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
1 |
- 以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分“拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
パターン3
| B4680プリンタ接続ボード(KLPMプリンタ)をネットワークプリンタ接続ボード(KLPMプリンタ)にリプレースする。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
 | |||
| |||
| |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
0 |
- 以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分“拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
パターン4
| B4680プリンタ接続ボード(KLPMプリンタ)の一部をネットワークプリンタ接続ボード(KLPMプリンタ)にリプレースする。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
 | |||
| |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
0 |
- 旧環境で導入済みの“拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”は有効です。以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分 “拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
- “拡張ネットワークプリンタサービスキット Ver5.0 ”と “拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”との組み合わせ使用は有効です。

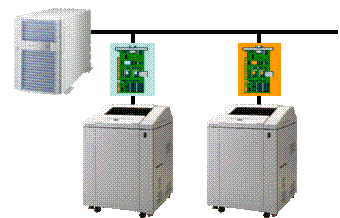

パターン5
| B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)１枚の環境にネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
0 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
| |||
| |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
1 |
- 以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分“拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。

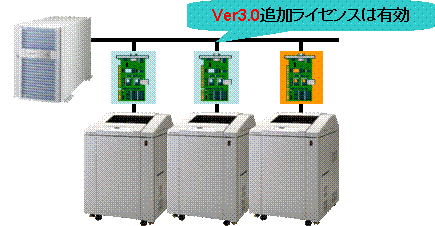

パターン6
| B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)複数枚の環境にネットワークプリンタ接続ボード(KLPMプリンタ)を増設する。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
| |||
| |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
1 |
- 旧環境で導入済みの“拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”は有効です。以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分 “拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
- “拡張ネットワークプリンタサービスキット Ver5.0 ”と “拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”との組み合わせ使用は有効です。

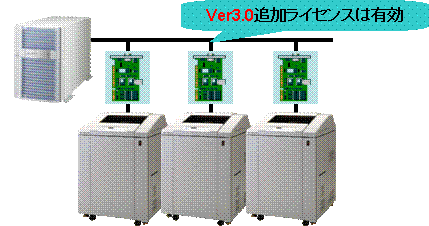

パターン7
| B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)の環境にB4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)を増設する。 |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
| |||
| |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス |
1 |
- 旧環境で導入済みの“拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”は有効です。以降、プリンタ接続ボードの種類にかかわらず、プリンタ増設ごとに追加台数分 “拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
- “拡張ネットワークプリンタサービスキット Ver5.0 ”と “拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス”との組み合わせ使用は有効です。
パターン8
| B4680プリンタ接続ボード(LLMプリンタ,KLPMプリンタ)の環境のシステム変更。(プリンタの移設) |
| 既存導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver3.0 |
1 |
| 拡張ネットワークプリンタサービスキット Ver3.0 追加1ライセンス |
1 |
|
:B4680プリンタ接続ボード | |
:ネットワークプリンタ接続ボード |
| |||
 | |||
| 新規導入製品 | 数量 |
|---|---|
| 拡張ネットワークプリンタサービスキット Ver5.0 |
1 |
- 以降、プリンタ接続ボードの種類にかかわらず、サーバ単位にプリンタ増設を行なうには、①の環境には、導入例 パターン２を参考にしてください。
②の環境には、“拡張ネットワークプリンタサービスキット Ver5.0 追加1ライセンス”が必要です。
