グローバルなマルチドメインプログラマブル高機能仮想網の実現と新世代ネットワークアプリケーション実験に成功 ～ 日米欧連携強化で新世代ネットワーク技術の実用化に向けた研究開発を加速 ～

1. 本研究の背景
   近年、次世代ネットワークとして、ソフトウェアによってプログラマブルに仮想的なネットワークを実現するSDN（Software-Defined Networking）やNFV（Network Functions Virtualization）の研究開発が盛んに行われています。SDNやNFVを実現する技術の一つであるネットワーク仮想化技術では、ネットワークの構成や機能をソフトウェアにて実現することにより、キャリアネットワークにおいて提供するサービスを柔軟かつ迅速に構成することができる大きなメリットがあります。そのため東京大学情報学環、NTT、KDDI研、日立、NEC、富士通は、NICTの委託研究「新世代ネットワークを支えるネットワーク仮想化基盤技術の研究開発」を共同で進めており、JGN-X上でのネットワーク仮想化技術を用いたテストベッド（ネットワーク仮想化テストベッド）運用を開始しています。
   一方、このようなネットワーク仮想化テストベッドは日本国内だけでなく、北米のProtoGENIや欧州のFed4FIREなど国外でも盛んに研究開発がすすめられています。グローバルな仮想ネットワークの実現に向けて、JGN-X上のネットワーク仮想化テストベッドと米国ProtoGENIネットワーク仮想化テストベッドの相互接続を進めてきました[1]が、さらに広域なグローバルネットワーク仮想化テストベッドの構築と、ネットワーク仮想化技術を生かした新世代ネットワークアプリケーションによる新たなネットワークサービスの創出が課題でした。
   [1] 「世界初、プログラマブルな高機能仮想網を日米間でのマルチドメイン環境で実現」
   http://www.ntt.co.jp/news2013/1307/130718a.html



2. 今回の成果等
   今回、NICTと共同研究を結ぶ米国ユタ大学のキャンパス内に設置されたネットワーク仮想化テストベッドを構成する装置（仮想化ノード*8）を用いて、ProtoGENIに加えてFed4FIREとの相互接続を行い、日米欧にまたがるグローバルなマルチドメイン網をプログラマブルに制御することに成功（実験(1)）するとともに、5つの新世代ネットワークアプリケーション実験に成功（実験(2)～(6)）しました。


   1. 各組織における実験内容



   実施組織	実験名称	実施内容
   KDDI研 日立 東京大学	(1) 日米欧3大陸スライス*9相互接続(スライス・エクスチェンジ)	スライス・エクスチェンジ・ポイント（SEP*10）を介して、日米欧のネットワーク仮想化基盤間で資源情報や制御情報を交換する技術の検証
   NTT	(2) グローバルマルチドメイン環境での次世代映像配信実験	端末やネットワークの状況に応じて映像の圧縮やマルチキャストをネットワーク上で自動に行う次世代映像配信技術を日米間のスライス上にて検証
   東京大学	(3) アプリケーション特化QoS制御	端末トラフィックのアプリケーションを識別して、アプリケーションごとにスライス収容しQoS制御及びトラフィックエンジニアリングをする技術を開発
   日立	(4) IPON：IP アドレスによるスイッチング実験	アドレスが冗長となっているIP/Ethernetプロトコルの短所を解消するためWAN, LAN で同一のアドレス (IP アドレス) を使用する新プロトコル IPON（IP over Null）を開発しネットワーク仮想化テストベッド上のスライスにて動作を検証
   NEC	(5) スライス内でのIPS*11による通信制御実験	1Gbpsを超える通信トラフィック環境において、クライアントからの動画ストリーミングアクセスに対して、ソフトウェアベースIPSとvOFS*12との組み合わせによるトラフィック識別と経路制御を仮想化テストベッド上のスライスで検証
   富士通	(6) ユーザ移動先を追随するデータ配置機能による応答性能の向上実験	ユーザの位置を検知して、データをユーザ近傍の仮想化ノードに事前に配置することで、応答性能の向上を図る技術の検証




   2. 実験結果

      1. 日米欧3大陸スライス相互接続（KDDI研／日立／東京大学）（図1）
         複数のネットワーク仮想化基盤を相互に接続するSEPをKDDI研と日立が開発し、3大陸（北米：ProtoGENI、欧州：Fed4FIRE、日本：JGN-X）を跨がるスライス・エクスチェンジを可能にし、世界規模のスライスの即時構築に成功しました。この結果、将来のインターネット利用者に対して、世界規模に跨がる3つのスライスの継ぎ目を感じさせない接続性や利便性を提供できる可能性を実証しました。



      2. 次世代映像配信技術（NTT）（図2）
         相互接続された日米間のスライスにて、NTTが中心となり端末やネットワークの状況に応じて映像の圧縮やマルチキャスト機能を仮想ネットワーク上に自動配備する次世代映像配信技術の実証実験を行いました。これは映像視聴端末の増加に応じて自動的にマルチキャスト機能をネットワークに配備したり、トラフィックが混んでいる状況に応じて自動的に映像圧縮機能をネットワークに配備することにより、映像配信サーバやネットワークの負荷を減らすとともに、サービスの中断を最小限にした映像配信サービスを可能とします。今回はJGN-Xにある仮想化ノードと米国ProtoGENIテストベッド内のノードそれぞれに映像圧縮機能とマルチキャスト機能を自動配備し、端末やトラフィックの状況に応じて映像圧縮やマルチキャスト機能が自動的にON/OFFされることを確認しています。



      3. アプリケーション特化QoS制御（東京大学）（図3）
         端末からのパケットに対し、端末デバイス内でユーザが使用しているアプリケーション識別タグを自動的に付加する仕組みを東京大学が中心になって開発し、その識別タグをネットワーク仮想化ノードで検出し、アプリケーションごとに仮想化スライスに収容するネットワーク・アーキテクチャを実現しました。本機能をネットワーク仮想化ノードのスライスに適用し、各スライスでアプリケーションに応じて、QoS制御やトラフィック・エンジニアリングがSDNのフレームワークを使用して実現できることを実証しました。



      4. IPON: IP アドレスによるスイッチング実験（日立）（図4）
         ネットワーク仮想化テストベッド上のスライスにてIPONプロトコルで動作するスイッチからなるIPONネットワークを構成し、そのネットワークに接続した仮想端末間での IP通信実験を成功させました。IPONプロトコルは冗長なアドレスをIPアドレスに統一するだけでなく、Ethernetとは異なりループ（冗長性）のあるネットワークでも正常に動作することを確認しました。また、IPONスイッチはネットワーク仮想化テストベッド内にある機能を使用して実現したもの、およびネットワーク仮想化テストベッドの機能を拡張するためのハードウェアとソフトウェアからなるプラグイン・アーキテクチャを使用して実現したもの双方を使用し、共に正常動作を確認しました。



      5. スライス内でのIPSによる通信制御実験（NEC）（図5）
         ネットワークのプログラマビリティの検証のために、JGN-X上の仮想化テストベッドにてスライスを作成し、そのスライス内で1Gbpsを超える通信トラフィック環境において、クライアントからの動画ストリーミングアクセスに対する、ソフトウェアベースIPSと仮想OpenFlowスイッチvOFSによる経路制御の実証実験を行ないました。
         今回は動画ストリーミングサービスへのアクセスに対して経路制御を実施しています。ソフトウェアベースのIPSにてURL中の文字列をチェックして正常なアクセスであるか否かを判断し、判断情報を基にして正常であれば正しいコンテンツサーバへ接続し、不正アクセスの場合は別コンテンツを提供するサーバへ接続するよう、vOFSにより経路制御を実施します。さらに、IPSによって判定済みのトラフィックについては、それ以降IPSを経由しないような経路制御も実施します。今回の実証実験により、Gbpsレベルの通信トラフィック環境において、IPSとvOFSとの組み合わせによるトラフィック識別と経路制御が正しく行われ、正常な場合に問題無く動画ストリーミング再生ができることを確認しました。



      6. ユーザ移動先を追随するデータ配置機能による応答性能の向上実験（富士通）（図6）
         ユーザの位置を検知して、ユーザが利用するデータをユーザの近くの仮想化ノードに事前配置することで、ユーザアクセスの応答性能の向上を図る技術の検証実験を行いました。 実験では、JGN-X上の仮想化ノードを使って、通信キャリアの無線アクセスポイント、エッジノードおよびコアノードを模擬したネットワーク環境を構築し、ユーザのモバイル端末が無線アクセスポイント間を移動するケースを想定した実験を行いました。各仮想化ノードには、“ユーザ移動先の検出”と“移動先を追随してデータ再配置”を行う通信制御アプリケーションを配備しました。この通信アプリケーションの連携により、ユーザが移動した場合に移動先の仮想化ノードを検出し、ユーザに近い仮想化ノードにすばやくデータを移動・配置することができ、ユーザがデータにアクセスできることを確認しました。

   なお、これらの成果は、2015年3月16日～17日に電子情報通信学会主催のネットワーク仮想化研究会[会場：NICT小金井]および2015年3月24日16:30（米国現地時間）にGENI主催のネットワーク仮想化テストベッドに関する研究者向けカンファレンスGEC22（The 22nd GENI Engineering Conference）[会場：米国ジョージワシントン大（ワシントンDC）]において、デモンストレーションにて紹介しました。



3. 今後の取り組み
   2015年3月までの委託研究期間において、先進的ネットワーク仮想化基盤技術の確立を達成しました。今後は更なる広域なグローバル相互接続実験および高度な次世代ネットワークアプリケーション実験について関係組織の連携のもと研究開発に取り組んでいくとともに、標準化を通してSDN/NFV技術への貢献を行っていきます。

日米欧ネットワーク仮想化テストベッドの相互接続

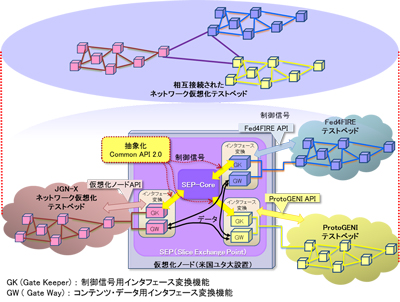

図1．スライス相互接続（スライスフェデレーション）　概要図

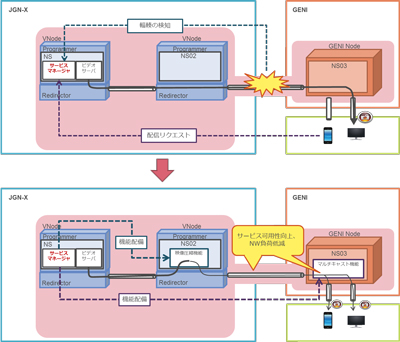

図2．次世代映像配信技術　概要図

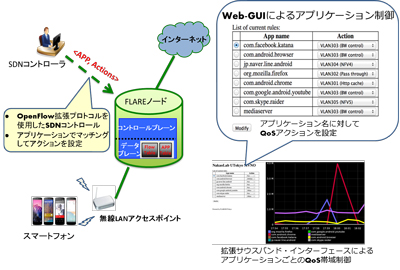

図3．アプリケーション特化QoS制御　概要図

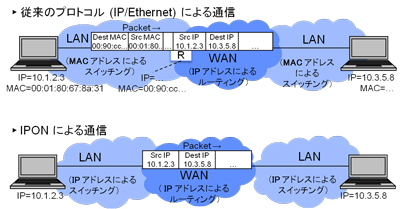

図4．IPON:IPアドレスによるスイッチング　概要図

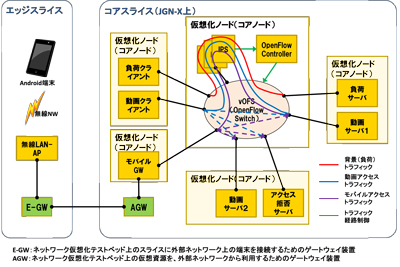

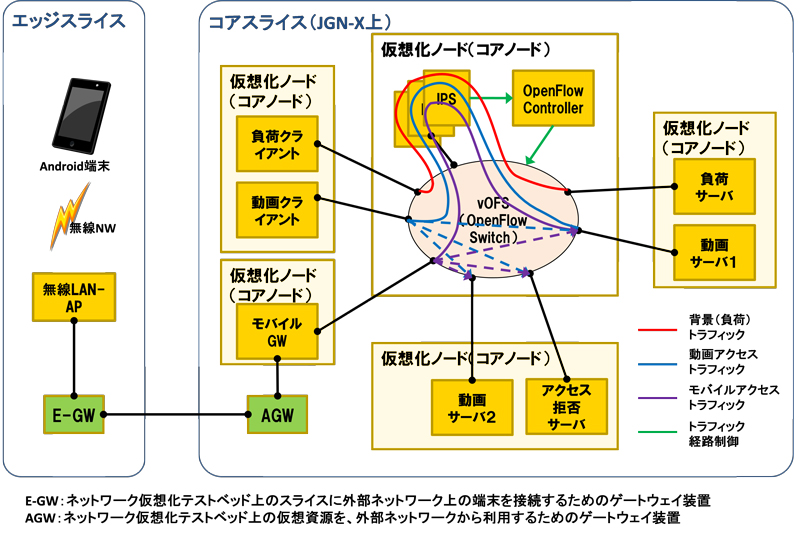

図5.　スライス内でのIPSによる通信制御実験　概要図

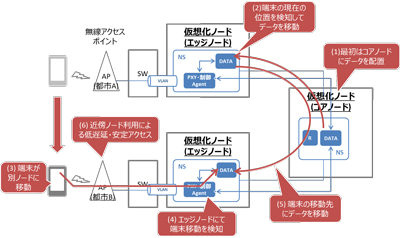

図6．ユーザ移動先を追随するデータ配置　概要図
