FC-P30B Series

　※本製品は、現在販売しておりません。 (2017年03月末日 販売終了）

製品情報

産業用途でPCをお使いのお客様に、24時間安定稼働の信頼性と長期供給・長期保守を低価格でご提供する「FC-PMシリーズ」

FC-P30B Series

四半世紀にわたりさまざまな産業のフィールドを支えてきたノウハウを投入した、FC98-NXシリーズのエントリモデルです。

  • 2受注開始時期 ：2013年09月20日
  • 出荷開始時期 ：2013年10月28日
  • 供給終了時期 ：2016年09月30日(受注終了)
    2016年12月28日 (出荷終了：Windows® XPモデル)
    2017年03月31日 (出荷終了：Windows® XP以外のモデル)
  • 保守終了時期 ：2024年03月末予定

ページの先頭へ戻る

仕様

項目 型名 FC-P30B　※1 ※2
モデル ミラーリング機能搭載モデル シングルディスクモデル
CPU　※3 インテル® Core™ i5-3550S プロセッサー
  動作周波数　※4 3.0GHz（拡張版 Intel SpeedStep® テクノロジ搭載）
コア数/スレッド 4 コア/4 スレッド
キャッシュメモリ 6MB (3次キャッシュ)
システムバス 5GT/sDMI (メモリバス：1600MHz)
チップセット インテル®Q77 Express チップセット
メモリ 最大8GB ※5 ※6、 DIMMスロット×2　
DDR3-SDRAM (PC3-12800[DDR3-1600])、ECC機能無
表示機能 ※7 インテル® HDグラフィックス2500 (CPU内蔵)
  ビデオRAM 最大 64MB～1696MB ※8
最大解像度 アナログRGB 2048×1536ドット （QXGA1677万色）
デジタルRGM 1920×1200ドット （WUXGA1677万色）
デュアルディスプレイ機能 サポート
サウンド機能 インテル®Q77 Express Chipset 内蔵 + ALC892 搭載
補助記憶装置
※9		 光学系ドライブ DVD スーパーマルチドライブ ×1
HDD 500GB(SATA)×2台
(ミラーリング仕様) ※10		 500GB(SATA)×1台　
(空きエリア×1)　※11
イ
ン
タ
フ
ェ
｜
ス
※9		 USB ※12 8ch 　USB 3.0対応×2ch (背面)、USB 2.0対応×6ch (本体前面×2ch、背面×4ch)
シリアル 標準 最大115,200bps　D-sub9 ピン×1（オス）
オプション 増設シリアルコネクタ(FC-SR001)実装により1ch 増設可能
ディスプレイ アナログRGB：ミニD-sub 15ピン(メス)
デジタルRGB：DVI-D 24ピン(メス)
ネットワーク RJ45 (1000BASE-T / 100BASE-TX / 10BASE-T ) LAN コネクタ×2、Remote Power ON 機能サポート、ジャンボフレーム対応
サウンド関連 ライン入力(ステレオ、ミニジャック)、ライン出力(ステレオ、ミニジャック)、マイク入力(モノラル、ミニジャック)、モノラルスピーカ内蔵　※13

拡
張
ス
ロ
ッ
ト
※9

 PCI Express （x16）スロット [空き] 1スロット、(LowProfileサイズ:167.64(W)×68.9(D)mm)
PCI Express Base Specification　Rev.3.0
PCI Express （x4）スロット [空き] 1スロット、(LowProfileサイズ:167.64(W)×68.9(D)mm)
PCI Express Base Specification　Rev.2.0
PCI [空き] 2スロット、LowProfileサイズ(167.64(W)×64.4(D)mm)
32bit/33MHz/5V仕様、PCIバス適合規格 Rev2.3
RAS機能 ソフトウェアRAS 添付 ※14
規格等 RoHS指令対応、VCCI class B 適合
消費電力 ※15 約90W （最大約275W） 約80W （最大約275W）
皮相電力 ※15 約91VA （最大約279VA） 約81VA （最大約279VA）
発熱量 ※15 約324kJ （最大約990kJ） 約288kJ （最大約990kJ）
エネルギー消費効率　※16 I 区分　0.330 (AA)
外形寸法 93（W）×387（D）×363（H）mm　
（ゴム足含む、突起部 / コネクタ部 / エアダクト / スタビライザは除く）
190（W）×387（D）×397（H）mm
（ゴム足 / エアダクト / スタビライザ含む、突起部 / コネクタ部は除く）
質量　※17 約9.6 ㎏
（エアダクト / スタビライザ含む）		 約9.0 ㎏
（エアダクト / スタビライザ含む）
キーボード/マウス/ディスプレイ 未添付（オプションで提供）

  • ※1型名・型番についてはセレクションメニュー表をご参照ください。
  • ※2ドライバ提供OS(サポートOS) は、Windows® 7 Professional(Service Pack 1：32bit/64bit版：日本語/英語)、 Windows® XP Professional(Service Pack3：32bit版：日本語/英語)です。サポートOS用のドライバは、添付バックアップDiskに格納されています。
  • ※3使用環境や負荷によりCPU動作をダイナミックに変化させる制御を搭載しています。
  • ※4プリインストールOS以外のOS環境では、拡張版Intel SpeedStep®機能が使用できない場合があります。
  • ※5搭載メモリはセレクションメニューで4GB/8GBの中から選択可能です。8GBメモリは、Windows® XPプリインストールモデルおよび Windows® 7(32bit版)プリインストールモデルでは選択できません。
  • ※632bit版OS利用時は、PCIデバイスなどのメモリアドレス空間と競合するため実際に利用可能なメモリ容量は3.4GB程度となります。
  • ※7本機のもつ解像度および表示色の能力であり、接続するディスプレイによっては表示できないことがあります。
  • ※8ビデオRAMは、メインメモリを使用します。ご使用のOS等動作状況により利用可能なビデオRAM容量が変化します。本機のハードウェア構成、ソフトウェア構成、BIOSおよびディスプレイドライバの更新、搭載するメインメモリの容量によって利用可能なビデオRAMの最大値が変わる場合があります。
  • ※9市販品のご利用にあたっては、事前にお客様にてご評価・ご確認をお願い致します。
  • ※10ホットスワップ機能は未サポートです。
  • ※11ご購入後ミラーリング機能を追加することはできません。
  • ※12接続する周辺機器および装置を利用するソフトウェアが、本インタフェースに対応している必要があります。なお、Windows® XPではUSB 3.0は未サポート です。USBコネクタ(3)およびUSBコネクタ(4)はUSB 2.0で利用可能です。
  • ※13圧電ブザーの出力をスピーカから出力可能です。内蔵スピーカは、本機のアラームを通知することを考慮して搭載しております。オーディオ再生等の際は、 市販の外付けスピーカをご使用ください。
  • ※14ソフトウェアRASはインストールされておりません。必要に応じてお客様でインストールしてください。ソフトウェアRASでは、ハードウェア状態監視 機能・SMART監視機能・ロギング機能をサポートしています。
  • ※15本体＋キーボード＋マウス＋ディスプレイの構成で、CPUのコア(スレッド)をすべて有効にして本体を動作させた時の測定値で表記しています。CPUのコア 数(スレッド数)や動作周波数、本体の動作条件によっては、記載している消費電力値より低くなります。
  • ※16エネルギー消費効率とは、省エネ法(目標年度2011年度)で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能(単位：ギガ演算)で 除したものです。省エネ基準達成率の表示語－は達成率100%未満、Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上 を示します。
  • ※17出荷構成(本体のみ/光学系ドライブ搭載)での測定値になります。

ページの先頭へ戻る

設置環境条件 ※1

FC-P30Bシリーズを安全に且つ安定的にお使いいただき、お客様への損害を未然に防止するためにも以下に記載の設置環境条件内でのご使用をお願いします。
誤った設置環境でご使用になられますとFC-P30Bシリーズ本体およびシステムの誤動作および故障の原因となり、場合によっては感電・発煙・火災の原因となりますのでご注意ください。

項目 HDD 動作時
（光学系ドライブ非動作時）		 HDD/光学系ドライブ動作時
周囲温度 5～35℃
保存温度 ※2 -20～60℃
湿度(非結露) 20～80%
保存湿度 (非結露) 20～80%
浮遊塵埃　※3 特にひどくないこと　[0.3mg/m3] 　(JEITA IT-1004 class B)
導電性および吸湿性の塵埃はなきこと
腐食性ガス ないこと　（JEITA IT-1004 class A）
耐震性 ※4 連続： 2.0m/S2
短時間： 4.9m/S2
(JEITA IT-1004 class B)		 連続： 1.0m/S2
短時間： 2.0m/S2
(JEITA IT-1004 class A)
耐衝撃性　※4
(ＸＹＺ 各方向３回)		 通電： 19.6m/S2
非通電： 98m/S2
電源電圧　※5 AC100～240V ±10%　（AC90～264V）
電源周波数 50/60Hz±3Hz
電源雑音 1KVP-P 50ns～1μsパルス
絶縁抵抗値 5MΩ (DC 500V)
絶縁耐圧 AC1.5KV　1分間
漏洩電流 1mA以下
瞬時停電 20ms以下（定格電圧時）
接地 Ｄ種

  • ※1PC型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。周囲温度0℃以下の所で保存される場合、本体内の時計がずれる場合がありますので、使用する際に再設定を行なってください。
  • ※2-20～-15℃にて保存される場合、本製品添付のAC電源ケーブルに衝撃や振動、圧力等の外力を加えたりしないで本製品購入時の梱包箱での保管をお勧めします。
    また、 別売りのキーボード/マウスの保存温度はFC-KB007U/FC-KB008U：-20 ～ 60℃、FC-000MS-005：-20 ～ 60℃となります。
  • ※3塵埃の多い場所あるいは金属粉・オイルミスト・腐食性ガスなどがある環境で使用される場合は、防塵ラックや密閉筐体などに収容してご使用ください。
  • ※4本体の固有周波数と近接した場合に生じる共振現象における耐力を保証するものではありません。DVDスーパーマルチドライブ搭載モデル選択時は除く。
  • ※5本機に搭載の電源ユニットは力率改善電源です。矩形波タイプのUPS（無停電電源装置）は利用できませんのでご注意ください。

設置条件

FC-P30Bシリーズを安全且つ安定的にお使いいたくためにも、以下の条件を守って設置してください。

設置方向

横置き設置 ※1 縦置き設置
横置き設置可能 横置き設置禁止 縦置き設置可能 縦置き設置禁止
可能 禁止 可能 禁止
※1：横置き設置でご使用の場合は、添付のゴム足を取り付けてください。

本体周辺の空間について

本体には温度上昇を防ぐための通風孔が開けてあります。
通風孔エリアおよびケーブル接続エリアを確保するために、本体前面側、背面側を50mm以上、右側面(縦置き設置時の天面)側を30mm以上他機器などから離して設置してください。

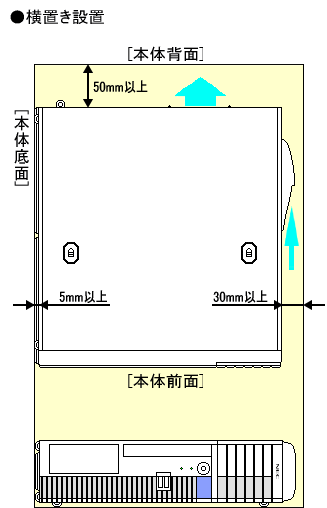

横置き設置

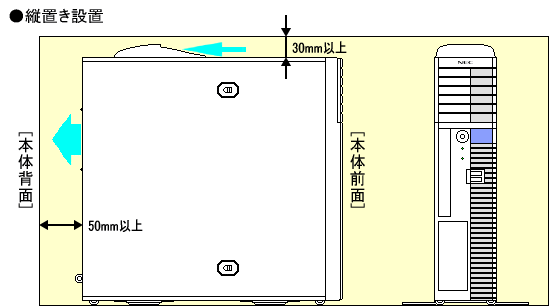

縦置き設置

ページの先頭へ戻る

世代番号

FC98-NXシリーズでは、長期供給/サポートのご要望にお応えするため、ロングライフ部品を選定 し採用しております。しかし、パソコンのキーコンポーネンツ（チップセット/グラフィックボード/固定ディスクドライブ／光学系ドライブなど）は技術進歩 による最新テクノロジー品への移行が加速されています。 したがって、今後も装置としての長期供給／サポートを継続する上で、装置仕様の互換を維持した中での部品変更を行うことが予想されますので、あらかじめご 承知おきいただけますようお願い致します。

本世代番号は、各製品の装置銘板および保証書に記載の”型名”に付加し、保守/サポートの際にもお客様でご使用されている製品の構成情報が世代番号により判断でき円滑に対応が可能となります。

【補足事項】

  • 世代番号変更の際、装置仕様としては互換性を維持します。
  • 世代番号変更の際、事前にホームページ、メール配信等にてご案内いたします。
  • ※メール配信について
    本ホームページの「FC User Lounge」にご登録戴ければ、新商品情報、保守・集約情報等を随時、ご案内しております。是非、ご活用ください。

FC-P30Bシリーズ　世代番号情報

世代番号 変更内容 適用時期
1 初期設定

世代番号表示位置

世代番号は、装置銘板および保証書の下記"赤丸"部となります。

装置銘板 保証書
銘板 保証書

ページの先頭へ戻る

寿命品・消耗品

本体には、消耗品/寿命品が含まれています。消耗品/寿命品は、使用頻度、使用条件あるいは経過年数により消耗や劣化します。使用頻度や使用条件に合わせて定期的に交換することをお勧めします。
消耗品/寿命品の購入や交換については、お買い求めの販売店またはNEC フィールディング株式会社にご相談ください。

  • 【注意】本データは周囲温度25℃の標準状態における計算値であり、弊社が推奨する交換時期を記載しております。保証値ではありませんのでご注意ください。

消耗品

使用頻度や使用量により消耗の進行が異なります。
本体の保障期間内であっても部品代は有償となります。

部品名 推奨交換周期の目安 備考
カレンダ用バッテリ 10年(無通電放置) お買い求めの販売店またはNEC フィールディング株式会社にご相談ください。

寿命品

使用頻度や経過時間、使用環境によって磨耗、劣化の進行に大きな差が生じ、修理による再生ができなくなる部品です。本体の保障期間内であっても部品代は有償となる場合があります。

NEC フィールディングでの修理交換となる部品およびオプション
以下の部材は、お客様にて交換はできません。
交換の際は、お買い求めの販売店またはNEC フィールディング株式会社へご依頼ください。

部品名 推奨交換周期の目安 備考
電源ユニット 6年 ファン内蔵
DVDスーパーマルチドライブ 4年
固定ディスクドライブ 4年または20,000POH(通電時間)の短い方 ※1
空冷用ファン(リア用) 10年
空冷用ファン(CPU用) 5年
  • ※1通電時間の目安
    • 24 時間連続運転の場合 ： 8,760時間/年間 (約2年間)
    • 1日12時間/毎日運転の場合 ： 4,380時間/年間 (約4年間)
    • 1日12時間/週5日運転の場合 ： 3,120時間/年間 (約6年間)※
    • 1日8時間/毎日運転の場合 ： 2,920時間/年間 (約6年間)※
    • 1日8時間/週5日運転の場合 ： 2,080時間/年間 (約9年間)※
    ※運用開始から約4年が経過している場合は交換をお勧めします。
寿命のある外付けオプション
部品名 推奨交換周期の目安 交換用部品 備考
キーボード 打鍵1000 万回以内 FC-KB007U
FC-KB008U		 ご使用のキーボードをご選択ください。
マウス 打鍵300 万回以内 FC-MS004U
FC-000MS-005

ページの先頭へ戻る

最新情報

  • 2016年02月03日

    FC98-NXシリーズ FC-P30B 供給期間を延長 (供給期間：2016年09月→2017年03月、WindowsXPプリインストールモデルは2016年12月末まで)

  • 2014年06月10日カタログを更新しました。
  • 2013年12月24日カタログを更新しました。
  • 2013年09月20日新商品"P30B"本体および周辺機器を発表（受注開始：2013年09月20日　出荷開始：2013年10月28日）

◆商標

  • Microsoft、Windows、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標です。
  • インテル、Intel、Core、Celeron、Intel SpeedStepは、米国およびその他の国におけるIntel Corporationまたはその子会社の商標または登録商標です。
  • Roxio Creatorは、カナダ、米国、およびその他の国におけるCorel Corporationとその子会社の商標または登録商標です。
  • FC-PMは、日本電気株式会社の日本における登録商標です。
  • 本書中のその他の登録商標および商標はそれぞれの所有者に帰属します。
  • 記載されている商品名は、各社の商標または登録商標です。

◆注意事項

  • 本製品には、有寿命部品（固定ディスクドライブ等）が含まれています。安定してご使用いただくためには定期的な保守による部品交換が必要になります。特に、長時間連続して使用する場合は、安全等の観点から早期の部品交換が必要です。有寿命部品の交換時期の目安は、使用頻度や条件により異なりますので、製品添付の電子マニュアルを参照ください。
  • お客様が選択されましたOSに合わせて、ご使用になるソフトウェアおよび周辺機器の対応OS、動作可否や使用条件をご確認の上ご利用ください。
  • 本機では、1MB空間のメモリソースを使用するPCIボードは正常に動作しない場合があります。
  • 本製品情報に記載の固定ディスク容量は1GBを10億バイトで計算した場合の数値です。OSから認識できる容量は、実際の値より少なく表示されることがあります。
  • 各種拡張機器/OS/アプリケーションの動作確認については、各メーカにご確認ください。
  • プリインストールおよび添付のソフトウェアのバージョンや詳細機能などは、予告なく変更する場合があります。それに伴い一部機能に制限が生じる場合があります。
  • 予告なく固定ディスクドライブの容量、光学系ドライブ等の速度を変更する場合があります。
  • 本商品（ソフトウェアを含む）は日本国内でのみ販売するものであり、当社では海外の保守サービスおよび技術サポートは行なっておりません。
  • 本製品（ソフトウェアを含む）が、外国為替および外国貿易法の規定により規制貨物などに該当し、かつ日本国外に持ち出す場合は、日本国政府の輸出許可申請などの必要な手続きをお取りください。詳しくは、製品添付の電子マニュアルまたは各製品に添付しております注意書きをご参照ください。
  • 本商品は、医療機器、原子力設備や機器、航空宇宙機器、輸送設備や機器など人命に関わる設備や機器、および高度な信頼性を必要とする設備や機器としての使用または組込んでの使用は意図されていません。
  • 本製品にインストールされているOSは、Microsoft 社のアップグレードおよびダウングレード対象製品ではありませんので注意してください。
  • 装置本体に添付しています保証書や媒体(「リカバリDisc」「バックアップDisc」等)の再発行および販売は致しません。
    紛失および傷・破損には十分注意して管理をおこなってください。
