FC-12HE Series

※本製品は、現在販売しておりません。（2006年3月末日販売終了）

もっと多彩なフィールドへ。進化した省スペース型 ファクトリコンピュータ

FC-12HE Series

出荷開始時期：2003年9月上旬
供給終了時期：2006年3月末日
保守終了時期：2013年3月末日

仕様

項目 Winodws(R)2000 Professional
プリインストールモデル		 OS未添付モデル
モデル名 ミラーリング機能搭載モデル シングルディスクモデル
型名 ※1 FC-12HE modelS2M FC-12HE model S2 FC-12HE model SB
型番※1 FC-12HE/S2M FC-12HE/S2 FC-12HE/SB
ＣＰＵ Intel(R) Celeron(R) プロセッサ (1.2GHz)

キャッシュ
メモリ

 一次 32KB(CPU内蔵)
二次 256KB(CPU内蔵)
システムバス 100MHz（メモリバス：100MHｚ）
チップセット Intel(R) 815E Chipset
メモリ 標準 256MB　［SDRAM-DIMM(PC133)×1 ECC機能なし］ ※2
増設 増設RAMサブボード※3により増設可能（最大512MB） ※4　
［DIMMスロット×2（内１スロットに256MBメモリ実装済）］
表
示
機
能		 ビデオRAM 7～12MB(メインメモリを使用、表示機能として使用されるのは一部)
グラフィック
アクセラレータ		 Intel(R) 815E Chipsetに内蔵　（DVMアーキテクチャ採用）
グラフィック
表示※5※6		 640× 480ドット （1677万色、65536色、256色）
800× 600ドット （1677万色、65536色、256色）
1024× 768ドット （1677万色、65536色、256色）
1280×1024ドット （1677万色、65536色、256色）
1600×1200ドット （256色）
サウンド機能 YAMAHA社製 YMF743搭載
PCM録音再生機能内蔵（ステレオ、量子化8ビット/16ビット、サンプリングレート 8～48KHz）
全二重対応（モノラル、量子化8ビット時）
入力装置 キ
｜
ボ
｜
ド		 USB ※7 ［オプションおよび市販品］
PK-KB010：109キーレイアウト、PC-VP-KB06:小型キーボード
PS/2 ［オプションまたは市販品］
  • FC-KB001R
    ＪＩＳ標準配列（英数、かな）、109キーレイアウト、テンキー、12ファンクションキー、アプリケーションキー、Windowsキー
    外形寸法：456(W) × 169(D) × 44(H)mm　　　質量： 1.0kg　　　ケーブル長： 1.5m
  • FC-KB002 （１９インチラックマウントサイズ）
    日本語89キーレイアウト（１２ファンクションキー、Windowsキー）
    外形寸法：325(W)×165(D)×30(H)mm　　質量：0.8Kg　　ケーブル長：1.8m
  • FC-KB003（小型キーボード）
    JIS標準配列（英数、かな）、テンキー、12ファンクションキー、 Windowsキー、アプリケーションキー
    外形寸法：382(W) × 179(D) × 44(H)mm　質量： 1.2kg　ケーブル長： 2m
マウス ［オプション］
  • USBキーボード(PK-KB010/PC-VP-KB06)使用時：PC-VP-KB05
  • PS/2キーボード(FC-KB00/FC-KB002/FC-KB003または市販品)使用時 ：FC-MS001または市販品
補
助
記
憶
装
置		 フロッピィディスクドライブ ［標準実装］
3.5型フロッピィディスクドライブ（３モード［1.44MB/1.2MB/720KB］対応）※8×１
CD-ROMドライブ ［標準実装］
24倍速CD-ROMドライブ×1
コンパクトフラッシュ(R) 未サポート ［オプション］
フロントアクセスドライブベイアダプタ(FC-FA003)に、コンパクトフラッシュ(R)インタフェースユニット(FC-CF001)※9を実装し、フロントアクセスタイプドライブベイ2に実装可能		 ［オプション］
フロントアクセスドライブベイアダプタ(FC-FA003)に、コンパクトフラッシュ(R)インタフェースユニット(FC-CF001)※9を実装し、フロントアクセスタイプドライブベイ1または2に実装可能
固
定
デ
ィ
ス
ク
ド
ラ
イ
ブ		 標準実装 フロントアクセスタイプドライブベイ用固定ディスクドライブ（80GB以上) 2台標準実装
（ミラーリング仕様）		 フロントアクセスタイプドライブベイ用固定ディスクドライブ（80GB以上) 1台標準実装 すべてオプション
フロントアクセスタイプ
ドライブベイ１ ※10		 ［実装済］
80GB以上 固定ディスクドライブ		 ［空き］
固定ディスクドライブ(80GB ： FC-HD80KH)または、フロントアクセスドライブベイアダプタ(FC-FA003)に実装した市販の3.5型固定ディスクドライブおよびコンパクトフラッシュ(R)用インタフェースユニット(FC-CF001)※9が実装可能
フロントアクセスタイプ
ドライブベイ２ ※10		 ［実装済］
80GB以上 固定ディスクドライブ		 ［空き］
固定ディスクドライブ(80GB ： FC-HD80KH)または、フロントアクセスドライブベイアダプタ(FC-FA003)に実装した市販の3.5型固定ディスクドライブおよびコンパクトフラッシュ(R)用インタフェースユニット(FC-CF001)※9が実装可能
ミラーリング機能／ホットスワップ機能 サポート（標準） サポート（オプション）
固定ディスクドライブ(80GB:FC-HD80KH)およびミラーリングインタフェースボード[FC-UG-X005]が必要（市販の固定ディスクドライブは使用できません)
イ
ン
タ
フ
ェ
｜ス		 USB※7※11 4(本体前面×1/背面×3）
パラレル D-sub25ピン×1（本体背面）
シリアル CH1 最大 115,200bps、D-sub9ピン×1 （本体背面）
CH2 最大 115.200bps、D-sub9ピン×1 （本体背面）※12
キーボード（PS/2） ミニDIN6ピン×1（本体背面）
マウス（PS/2） ミニDIN6ピン×1（本体背面）
ディスプレイ アナログRGB アナログRGBセパレート信号出力（75Ω アナログインタフェース）、ミニD-sub15ピン×1 （本体背面）
デジタルRGB デジタルフラットパネル信号出力（TMDS仕様）、DVI-D 24ピン×1 （本体背面）
サウンド関連 ライン入力 ステレオ、ミニジャック、入力インピーダンス10KΩ 、入力レベル最大 2Vrms、ゲイン 6db
ライン出力 ステレオ、ミニジャック、出力レベル最大 1Vrms (負荷インピーダンス 47KΩ )
マイク入力 モノラル、ミニジャック、入力インピーダンス10KΩ 、入力レベル最大100mVrms、ゲイン20db
ネットワーク機能 Intel(R) 82551QM Chip
100BASE-TX/10BASE-T、RJ45ＬＡＮコネクタ、Remote Power ON機能※13サポート
拡張スロット 3スロット 【PCI：ハーフサイズ】　（内１スロットは、Low Profile PCI用）、PCIバス適合規格 Rev. 2.2
セキュリティ機能 ユーザパスワード機能、スーパバイザパスワード機能、I/Oロック機能※14
（シリアル/パラレルポート制御、FDD/HDD制御）、ハードディスクパスワード
ＲＡＳ機能 [オプション]
RASボード[FC-UG-X004]※15を拡張スロット(Low Profile PCI)に実装可能
電源リモート
コントロール機能		 [オプション]
RASボード[FC-UG-X004]でサポート
本体取付金具 [オプション]
本体取付金具(FC-RK003)が利用可能
規格等 ＶＣＣＩ classA 適合
EMC指令(EN55022、EN61000-6-2）* および低電圧指令(EN60950)* の規格に基づいた設計
UL60950の規格に基づいた電源設計　＊ＣＥマーキングに必要な規格です。
防塵対策 ［オプション］
防塵フィルタ[FC-FL004]装着可能
カレンダ時計 電池によるバックアップ（ユーザ交換可能）
スピーカ モノラルスピーカ内蔵
省電力機能 内蔵FDD/内蔵HDDのモータON/OFF制御、省エネ対応ディスプレィの制御※16
消費電力
（最大拡張時）		 約88W
（最大約120W)		 約72W
（最大約120W)		 約51W
（最大約120W)
エネルギー消費効率
（本体）		 R区分0.00086 R区分0.00086 R区分0.00086
外形寸法※17 100（W）×335（D）×325（H）mm　（縦置き用フット/縦置き用スタンド含まず）
212（W）×335（D）×340（H）mm　（縦置き用スタンド含む）
質量 約8.9Kg 約7.9Kg 約7.1Kg
インストールＯＳ※18※19 Microsoft(R) Windows(R) 2000 Professional Operating System (Service Pack2) なし※21
ソフト占有量 約 2.5GB※20
主な添付品※19 電源ケーブル（約2m）、USBコネクタキャップ、縦置き用スタンド、AC200V表示用ラベル、ユーザーズマニュアル（抜粋）※22、お客様登録申込書、リカバリCD-ROM〔CD-ROM×2〕、リカバリCD-ROMインストールディスク〔FD×1〕、バックアップCD-ROM（OSを除く）〔CD-ROM×1〕※23、マネジメント機能インストールディスク〔FD×1〕※24 電源ケーブル（約2m）、USBコネクタキャップ、縦置き用スタンド、AC200V表示用ラベル、ユーザーズマニュアル（抜粋）※２２、お客様登録申込書、バックアップCD-ROM（OSを除く）〔CD-ROM×1〕※23
  • ※1：個別セレクションメニューを選択した構成での型番・型名については個別セレクションモデル表をご参照ください。
  • ※2：7～12MBをビデオRAMとして使用します。（表示機能として利用されるのは一部）
  • ※3：増設RAMボードとして、FC-UG-M002(256MB)またはFC-UG-M006(256MB)がご利用できます。
  • ※4：増設RAMボード(FC-UG-M002(256MB)またはFC-UG-M006(256MB))を1枚増設した場合。
  • ※5：本機のもつ解像度および表示色の能力であり、接続するディスプレイによっては表示できないことがあります。
  • ※6：Windows(R) Millennium Editionをご使用になる場合、セットアップ時に800×600ドット以上の解像度のディスプレイが必要となります。
  • ※7：接続する周辺機器および装置を利用するソフトウェアが、本インタフェースに対応している必要があります。
    プリインストールモデルのキーボード設定は出荷時PS/2インタフェースとなっています。
    USBキーボードを使用する場合はユーザーズマニュアルに記載のセットアップが必要となります。
  • ※8：Windows(R)XP、Windows(R)2000、Windows(R) Millennium   Editionでの1.2MBへの対応はドライバ（本体添付）のセットアップが必要となります。1.2MBはWindows(R) Millennium   Edition上でのフォーマットはできません。Windows(R)XPでは、1.44   MB以外(1.2MB/720KB/640KB)はフォーマットできません。
  • ※9：コンパクトフラッシュ(R)カードは別売りです。市販品をご利用ください。
  • ※10：PC型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。市販品のご利用にあたっては、事前にお客様にてご評価・ご確認をお願い致します。
  • ※11：WINDOWSNT(R)プリインストールモデル選択時、USBキーボード/USBハブ付LCD以外のUSB関連拡張機器は利用できません。
  • ※12：DOS上での利用はできません。シリアルポートCH2は、使用するOSによってCOMポートの割付が以下のように変わります。なお、COMポート番号の割付は変更できません。(Windows(R)XP：COM3、Windows(R)2000：COM3、WindowsNT(R)4.0：COM5、Windows(R)   Millennium Edition：COM5)
  • ※13：市販のソフトウェアを利用することにより本機能利用可能。
  • ※14：Windows(R)XP、Windows(R)2000、Windows(R) Millennium Edition、WindowsNT(R) 4.0利用時に使用可能。
  • ※15：RASボード(FC-UG-X004)では、以下の機能をサポート。
    電源断検出機能、ウォッチドッグタイマ機能、温度上昇検出機能、ファン停止検出機能、外部アラーム入力機能（2点）、リモートリスタート機能、デジタル入出力機能（各4点）、通電時間計測機能、セルフリセット機能、外部通知機能、ロギング機能、電源リモートコントロール機能
    なお、従来のRASボード(FC-UG-X001)は使用できません。
  • ※16：Windows(R)XP、Windows(R)2000、Windows(R) Millennium   Edition、WindowsNT(R)   4.0利用時に使用可能。
    ただし、省電力機能に対応していないディスプレイでは本機能は使用できません。
  • ※17：突起物（ゴム足含む）は含んでおりません。
  • ※18：プリインストールおよび添付のソフトウェアのバージョンや詳細機能などは、予告なく変更する場合があります。それに伴い一部機能に制限が生じる場合があります。
  • ※19：本機にインストールされているMicrosoft(R) Windows(R)2000 Professional Operating Systemは別売のパッケージ商品と一部異なるところがありますので、再インストールする場合は必ず本体添付のリカバリCD-ROMをご利用下さい。
  • ※20：標準実装の固定ディスクは、4GBがFAT32、残りは未フォーマットです。
    なお、リカバリCD-ROMによる再インストール時、第１パーティションの容量およびFORMAT形式の変更は可能です。
  • ※21：サポートOSは、Windows(R) XP Professional（日本語/英語）、Windows(R) 2000 Server / Professional （日本語/英語）、Windows(R) Millennium Edition（日本語/英語）、PC-DOS 2000（日本語/英語）です。（Windows NT(R)は、プリインストールでのみサポート）
  • ※22：本機のユーザーズマニュアルは、電子マニュアル（一部印刷）となっております。印刷物のユーザーズマニュアルが必要な方はオプションのユーザーズマニュアル(FC-12HE-UM)をご購入ください。
  • ※23：Windows(R)XP、Windows(R)2000、Windows(R) Millennium Editionを使用する際に、本機の機能を全て有効にするための各種ドライバと電子マニュアルが格納されています。
  • ※24：添付のアプリケーションソフトウェアをインストールするためのディスクです。

ページの先頭へ戻る

設置環境条件※1

FA環境において誤動作を引き起こすこともありますので、下記設置環境条件に十分配慮して使用する必要があります。

項目 本体
周囲温度※2 5～40℃ （5～35℃）
保存温度※3 -20～60℃
湿度(非結露) 20～80%
保存湿度 (非結露) 20～80%
浮遊塵埃※4 特にひどくないこと [0.3mg/m3]　　JEIDA-63 class B
腐食性ガス ないこと　　JEIDA-63 class A
耐震性※5 1.96ｍ/S2以上
耐衝撃性※5 19.6ｍ/S2以上
電源電圧 AC100～120V/AC200～240V±10%
(AC90～132V/AC180～264V)
AC入力電圧切り替えスイッチによる切替
電源周波数 50/60Hz±3Hz
電源雑音 1KVP-P 50ns～1μsパルス
絶縁抵抗値 20MΩ (DC500V)
絶縁耐圧 AC1.5KV　1分間
漏洩電流 1mA以下
瞬時停電 20ms以下
接地 Ｄ種
  • ※1PC型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。周囲温度0℃以下の所で保存する場合、本体内の時計がずれる場合がありますので、使用する際に再設定をおこなってください。
  • ※2（）内は、別売りの防塵フィルタ(FC-FL004)装着時
  • ※3別売りのキーボードの保存温度はFC-KB001：-20～50℃ / FC-KB002：-10～60℃ / FC-KB003：-5～50℃ /FC-MS001：-20～60℃となります。
  • ※4塵埃の多い場所あるいは金属粉・オイルミスト・腐食性ガスなどがある環境で使用される場合は、防塵ラックや密閉筐体などに収容してご使用ください。
  • ※5本体の固有周波数と近接した場合に生じる共振現象における耐力を保証するものではありません。個別セレクションでCD-RWドライブ搭載モデルを選択した場合、耐震性：0.98m/S2（Write時水平方向）、耐衝撃性：4.9m/S2（Write時水平方向）となります。

ページの先頭へ戻る

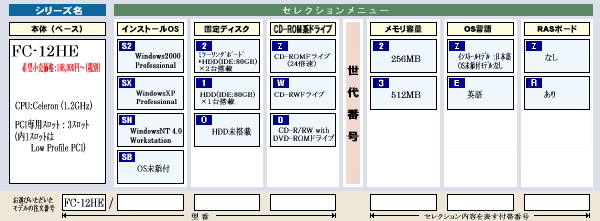

セレクション

FC-12HE Series

  • ※英語版OSを選択された場合、制限事項がございます。制限事項の詳細はこちらを参照ください。
  • ※出荷時、装置銘板および保証書には、型名と世代番号+付帯番号が付加されます。
    なお、世代番号の詳細はこちらを参照願います。
    （例）注文番号：FC-12HE/S22Z2ZZ　→　銘板・保証書の表記：FC-12HEmodelS22Z*2ZZ　（*印は世代番号を示します）
  • ※Windows(R) XP Professionalプリインストールモデルには、Microsoft(R) Windows(R) XP Professional Operating System（Service Pack1）がインストールされています。（ソフト占有量：約3.5GB）
    WindowNT(R) Workstation 4.0プリインストールモデルには、Microsoft(R) WindowsNT(R) Workstation 4.0 Operating System（Service Pack6a）がインストールされています。（ソフト占有量：約1.5GB）
  • ※CD-RWドライブの仕様は、Read：最大24倍速、Write：CD-R最大8倍速、CD-RW最大8倍速（High Speed CD-RW）、最大4倍速（CD-RW）となります。書込みツール「RecordNow DX/DLA（日本語版）」CD-ROM媒体を添付しています。英語版OSおよびLinuxには対応しておりません。

ページの先頭へ戻る

世代番号

FC98-NXシリーズでは、長期供給/サポートのご要望にお応えするため、ロングライフ部品を選定し採用しております。しかし、パソコンのキーコンポーネンツ（チップセット/グラフィックボード/固定ディスクドライブ／CD-ROMドライブなど）は技術進歩による最新テクノロジー品への移行が加速されています。 したがって、今後も装置としての長期供給／サポートを継続する上で、装置仕様の互換を維持した中での部品変更を行うことが予想されますので、あらかじめご承知おきいただけますようお願い致します。

本世代番号は、各製品の装置銘板および保証書に記載の”型名”に付加し、保守/サポートの際にもお客様でご使用されている製品の構成情報が世代番号により判断でき円滑に対応が可能となります。

【補足事項】

  • 世代番号変更の際、装置仕様としては互換性を維持します。

FC-12HEシリーズ　世代番号情報

世代番号 変更内容 適用時期
C マザーボード変更
（部品実装に鉛フリーはんだを使用）		 2005年1月以降
生産品より適用予定
B Windows2000 プリインストールモデル Service Packバージョン変更
（Service Pack2 → Service Pack4）		 2004年10月以降
生産品より適用予定
A 初期設定

ページの先頭へ戻る

最新情報

  • 2005年5月18日2006年3月末日で販売を終了いたします。
  • （受注終了：2005年12月28日　供給終了：2006年3月末日）
  • 2005年1月12日2005年1月生産品より世代番号が変更となります。
  • （マザーボード変更（部品実装に鉛フリーはんだを使用））
  • 2004年11月8日英語版マニュアル(FC-12HE-UM/E)の販売を開始しました。
  • ※ 英語版マニュアルは、日本語版マニュアルから一部内容を割愛しておりますのでご注意ください。
  • 2004年7月5日新規オプションが利用可能となりました。
  • （RASボード用端子台セット[FC-TB001]、LANボード[FC-UG-X007]）
  • 2004年6月18日個別セレクションモデルの対応台数を変更し小ロットからの対応が可能となりました。
  • 2004年3月26日2004年10月生産品よりWindows2000 プリインストールモデル(modelS2M/S2)のService Packバージョンが変更(SP2→SP4)となります。
  • ※ Service Pack4の削除およびService Paｃｋ2、Service Pack3へのダウングレードはできませんのでご注意ください。
  • 2003年12月3日『Intel LANDesk Client Manager』は、2003年12月生産品より製品添付を中止します。
  • 2003年7月29日新商品”FC-12HE Series”を 2003年7月29日発表（出荷開始 9月上旬）。
  • シリアルポートCH2は、使用するOSによってCOMポート番号の割当が以下のように固定されます。なお、COMポート番号の変更はできません。
  • WindowsXP：COM5、Windows2000：COM3、WindowsMe：COM5、WindowsNT：COM5
  • 本機種のWindows2000モデルにて、Microsoft社のMediaPlayerを24時間継続運転すると、メモリ・リークによる動作不具合が発生する可能性があります。MediaPlayerを継続運用する場合は、2週間に一度程度、定期的にリセットを行うような運用形態として頂くようお願い致します。
  • 本体添付のリカバリCD-ROMを用いて再セットアップをおこなった場合、ハードディスクは工場出荷時と同じ状態に強制的に戻されます。
  • WindowsNT(R) Workstation 4.0は、お客様でのインストールはできません。
  • 本機にインストールされているOSは、Microsoft社のアップグレード/ダウングレード対象製品ではありませんのでご注意ください。
  • プリインストールモデルにインストールされているService Packの削除およびダウングレードはできませんのでご注意ください。
  • 各種拡張機器／ＯＳ／アプリケーションソフトの動作確認については、各メーカにご確認ください。
  • 本商品（ソフトウェアを含む）は日本国内でのみ販売するものであり、当社では海外の保守サービスおよび技術サポートをおこなっておりません。
