NOIF1000MF HD/SD光対向伝送装置

1心で1映像を伝送する光伝送機器です。
ラックマウントタイプ、BOXタイプをご用意しています。
BOXタイプも電源二重化ができるなど信頼性を重視しながら、シンプルな構成により、小型化と経済性を実現しています。

ラックマウントタイプ

NOIF-1000MF  E/OカードHD/SD 入力信号 SDI電気信号 出力信号 SDI電気信号 SDI光信号  O/EカードHD/SD 入力信号 SDI光信号 出力信号 SDI電気信号×2
NOIF-1000MF E/OカードHD/SD
入力信号 SDI電気信号
出力信号 SDI電気信号
    SDI光信号
O/EカードHD/SD
入力信号 SDI光信号
出力信号 SDI電気信号×2
   BOXタイプ
   E/O BOX,O/E BOX
E/O BOX2  O/E BOX2

特長

  • シンプルな構成により、小型化と優れた経済性を実現
  • HD/D1マルチフォーマット対応
  • 3G、12G-SDI対応 E/O、O/Eを新たにラインナップ
  • 2RUフレームに12枚の変換カードが実装可能でE/Oカード、O/Eカードの活線挿抜が可能
  • 接点出力及びフレーム前面のLEDによりアラームの監視が可能
  • 電源は二重化が可能かつ高調波規制に対応

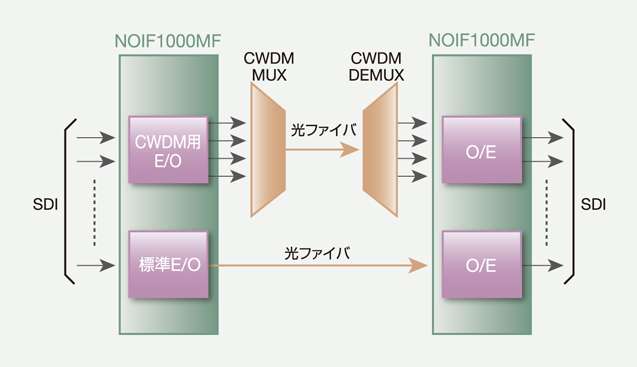

構成図

仕様

項目 3G/HD/D1 対応タイプ 12G 対応タイプ 可搬型BOXタイプ
型名 NOIF1000MF-3G NOIF1000MF-12G NOIF1000MF-BOX2
対応フォーマット 3G、HDD1 12G、3GHDD1 3G、HDD1
送信光波長 1310±40nm(標準)
1550±40nm(長距離)
※CWDM対応可
1310±40nm(標準)
1550±40nm(長距離)
※CWDM対応可
1550±40nm
※CWDM対応可
光出力レベル 0~-5.0dBm(標準)
+5.0~0dBm(長距離)
0.0~-3.0dBm(標準) 0~+5.0dBm
受信感度 0.0~-20.0dBm(@3Gbps) 0.0~-14.5dBm(@12Gbps) 0.0~-20.0dBm(標準品)
-6.0~-28.0dBm(高感度品)
伝送路許容損失 15.0dB(標準)
20.0dBm(長距離)
10.0dBm(標準) 20.0dBm(標準品)
28.0dBm(高感度品)
ビットエラーレート 10-11以下 10-11以下 10-11以下
光コネクタ SC/PC SC/PC SC/PC
光ファイバタイプ シングルモードファイバ シングルモードファイバ シングルモードファイバ
オプション機能 CLK/FSYNC多重伝送オプション
