美映エル® 42型セット LCD-V423-MP02

美映エル42型セットモデル LCD-V423-MP02

デジタルサイネージのオールインワンセット

デジタルサイネージに必要な機器がセットになっています。

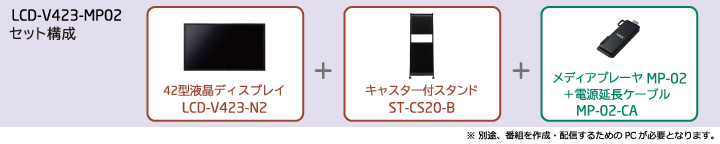

LCD-V423-MP02 セット構成

スタイリッシュ&スマートな設置

空間に溶け込むデザイン性。4輪キャスター付きで移動もスムーズです。

音声付サイネージにも対応

10W+10Wステレオスピーカ内蔵で、演出効果の高まる音声付デジタル広告ができます。

コンテンツを組み合わせて番組を制作し、配信してディスプレイに表示

番組はオーサリングソフトウェアによってレイアウトの作成や表示スケジュールの作成を行い、リモートマネージャーを使ってネットワークまたはUSBメモリを用いてメディアプレーヤMP-02に配信します。

1.コンテンツ制作[オーサリングソフトウェア]

 PCで画像などを組み合わせてコンテンツ制作。

2.番組配信[リモートマネージャー]

制作した番組をメディアプレーヤMP-02へ配信。

オーサリングソフトウェア・リモートマネージャー操作説明動画

オーサリングソフトウェアで番組を作成し、メディアプレーヤに表示をおこなうまでの操作について、手順を動画で分かりやすく説明しています。

クリックで動画を再生します。

オーサリングソフトウェアを使って、画像・音声などのコンテンツ(素材)を組み合わせたコンテンツファイルのレイアウトやスケジュール情報を制作します。

訴求力を高めるレイアウトとスケジュール設定

動画と静止画を組み合わせた効果的なコンテンツ作成が可能

動画・静止画・テロップの画面レイアウトイメージ※画像はイメージです。

動画・静止画・テロップ・音声などのコンテンツを作成することができます。レイアウトパターンから選択したり、レイアウトのテンプレートを編集するなど、ご希望のレイアウトでコンテンツを作成することができますので、設置する目的に合わせて、効果的な情報の発信が行えます。

レイアウト例

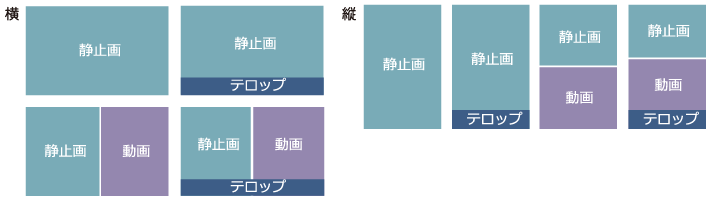

レイアウト例(横・縦)

番組の表示時間を設定できるスケジュール機能

スケジュール機能は、時間を決めて番組を表示する機能です。作成した番組は、毎日はもちろん特定日時の番組スタート・終了時間の設定ができます。

番組を配信する曜日の設定が可能

平日の客層向け※画像はイメージです。

レイアウト例

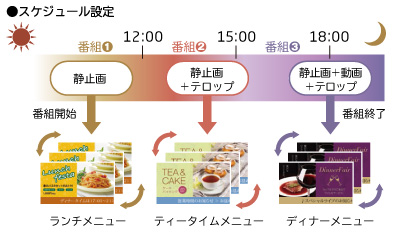

1日の時間帯での設定もできます

スケジュール設定※画像はイメージです。

LAN接続を使って、メディアプレーヤMP-02に配信することができます。または、番組を保存したUSBメモリをメディアプレーヤに接続し、データを転送することもできます。

番組配信は3パターンから選択

  • LAN接続で番組を配信/更新する場合、管理可能台数は1台のPCにつき最大20台までです。
  • メディアプレーヤには、専用ACアダプタを接続する必要があります。またディスプレイとの接続には、添付のHDMI延長ケーブル(0.2m)を使用してください。

選択1、無線LANで番組を配信・更新(接続台数に応じた無線LAN環境の構築が必要です。無線LAN配信には、無線LAN搭載PCおよびルータ等のネットワーク機器と無線LANアクセスポイントが必要です。)

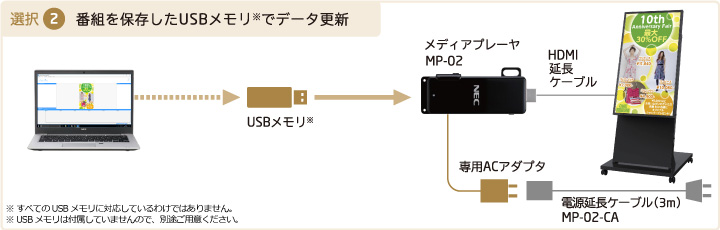

選択2、番組を保存したUSBメモリでデータ更新(USBは付属していませんので別途ご用意ください。すべてのUSBメモリに対応しているわけではありません。)

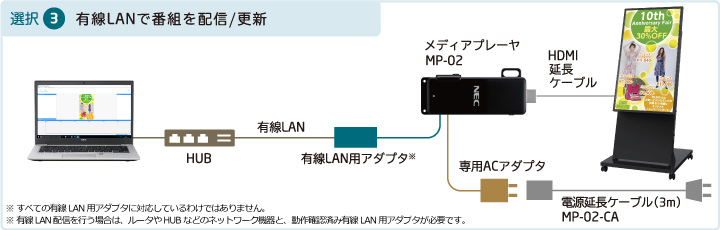

選択3、有線LANで番組を配信・更新(すべての有線LANアダプタに対応しているわけではありません。有線LAN配信を行うには、ルータやHUBなどのネットワーク機器と、動作確認済み有線LANアダプタが必要です。)

動作確認済み有線LAN用アダプタ

US3-HB3ETG(アイ・オー・データ機器製)

美映エル 42型セット LCD-V423-MP02

42型液晶ディスプレイ、スタンド、メディアプレーヤ、電源延長ケーブルなど必要な機器をセットにしました。

型名 構成内容
LCD-V423-MP02
  • オープン価格
42型液晶ディスプレイ MultiSync® LCD-V423-N2
キャスター付スタンド ST-CS20-B
メディアプレーヤ MP-02
電源延長ケーブル(3m) MP-02-CA (MP-02用)

セット構成内容

42型液晶ディスプレイ

キャスター付スタンド

スタンド仕様
機種名 ST-CS20-B
外形寸法(突起部含まず) 640 (W)×1223 (H)×690 (D)mm
質量 約29.7Kg
キャスター Ø50双輪キャスター(ストッパー付き)×4
面板 アクリルt3.0 黒マット

メディアプレーヤ MP-02

電源延長ケーブル MP-02-CA

MP-02-CA

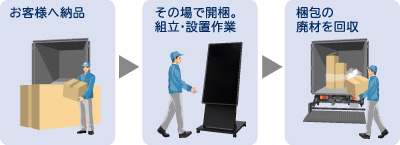

配送時組立サービス(有償)

配送時組立サービス(お客様に納品後、その場で組立設置)

美映エルの配送時に、組立・設置作業を行うサービスです。開梱作業、組立・設置作業、廃材回収までを行います。

品名 サービス型名 希望小売価格
組立サービス(ST-CS20) LCD-KS-CS20 オープン価格
  • スタンドの組立、ディスプレイおよびメディアプレーヤの取付も行います。
  • 本商品は、NECディスプレイソリューションズのサービスです。実作業は日通NECロジスティクス株式会社のドライバーが行います。
  • 配送先と最終設置場所が異なる場合には、本サービスでは対応できません。
  • 本サービスだけの単品発注はできません。上記対象モデルを同時に購入していただく必要があります。
  • 土日、祝日はサービス対象外になります。時間指定はできません。ただし、AM/PM指定は可能です。

オーサリングソフトウェア、リモートマネージャー システム要件

CPU 1GHz以上の32bit(x86)または64bit(x64)プロセッサ
メモリ RAM 2GB以上(空き容量300MB以上)
ストレージ 空き容量400MB以上
ディスプレイ SXGA以上を推奨
インストールOS Windows® 7, Windows 8.1, Windows 10 (32bit版/64bit版)

オーサリングソフトウェアで利用可能なコンテンツファイル

ファイル形式 拡張子
静止画 .png、.jpg
動画(最大解像度:1920×1080) .wmv、.mpg、.mpeg、.mp4、.mov、.flv、.f4v
オーディオ .mp3、.wav
  • ファイルによっては、使用できない場合があります。

注意事項

  • 転倒防止のため、指定された製品以外を取り付けたり、載せたりしないでください。
  • 本製品は屋内での使用を想定しています。屋外や直射日光のあたる場所で使用されますと、故障の原因となることがあります。

業種別テンプレートダウンロード

美映エルをお使いの方のために業種別のテンプレートをご用意いたしました。
