PIStreamの主な機能

3. DC解析 (IR Drop)

DCでの電圧降下解析

LSIの消費電流値を基に、電源モジュール位置からプレーンの任意の点での電圧降下値を解析し、グラデーションで表示します。
またLSIの電源ピン位置での電圧降下値一覧を出力するため、電圧降下が大きく誤動作の危険性が高いLSIを容易に検出できます。LSIの電源ピンはバンク毎の電流量も設定可能なため、バンク毎に消費電流が異なる場合でも正確に解析できます。

DC解析

電圧降下値表示

電圧降下値グラデーション表示

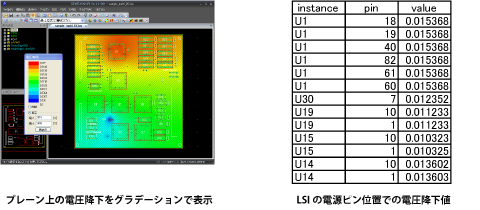

プレーン上の各場所における電圧降下値をグラデーションで表示します。強い色(赤)は電圧降下が大きいことを示します。

電流密度表示

電流密度グラデーション表示

プレーン上の各場所における電流密度をグラデーションで表示します。強い色(赤)は電流が集中していることを示します。
