実測比較

PIStreamと実測比較

多層の電源・GNDプレーンを持つプリント基板に対する、PIStreamと実測の特性比較結果です。

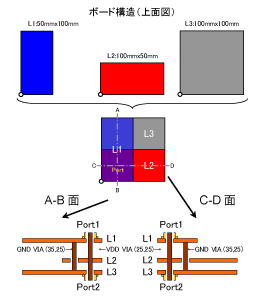

ボード構造

グラフ

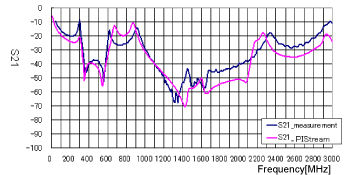

PIStreamのモデルから算出されたS21と実測値のS21は、3GHz程度まで良い一致を見せている。

※PIStreamではS21は算出できないのでPIStreamが出力した解析モデルを用いてS21を算出した。
