美映エル®

ネットワーク配信型 40型セットLCD-V404-MPBS
美映エル BS ネットワーク配信型 40型セット LCD-V404-MPBS

デジタルサイネージのオールインワンセット

BrightSign社製メディアプレーヤを採用し、ネットワークによる番組スケジュールを配信対応。ネットワーク配信型デジタルサイネージの構成に必要な液晶ディスプレイとメディアプレーヤ、キャスター付スタンド、microSDカードを1つにまとめたセットモデルです。

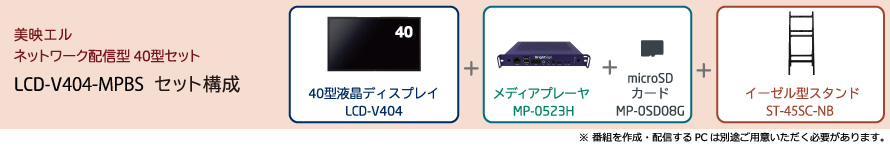

LCD-V484-MPBSセット構成

スタイリッシュ&スマートな設置

イーゼル型のスタンドを採用。脚背面にキャスターが付いており、省スペース及びスタイリッシュな設置が可能です。

音声付サイネージにも対応

10W+10Wステレオスピーカ内蔵で、演出効果の高まる音声付デジタル広告ができます。


スロット内蔵型 OPS準拠

MP-0523HのLCD-V404拡張スロットへの装着イメージ

ディスプレイの背面のスロットにスロット内蔵型メディアプレーヤを装着できるため、ディスプレイとの一体提案を可能にします。 プレーヤの設置場所を気にせずにサイネージを構築できます。HDMIケーブルや電源ケーブルをディスプレイに接続する必要がありません。

  • メディアプレーヤをご使用の際は、microSDカードが常に挿入されている必要があります。(推奨:SDHC Class10、SDXC)
  • 「OPS(Open Pluggable Specification)」:2010年10月にインテルコーポレーションが発表した、デジタルサイネージ向けのコントローラモジュールとスロットの規格です。

番組作成・配信を行うオーサリングソフトウェア

添付のオーサリングソフトウェア「BrightAuthor」を使用して、コンテンツのレイアウト選択から、プレイリスト作成、エフェクト設定、スケジュールの設定などを行えます。

動画・静止画などをレイアウトに配置したコンテンツを表示

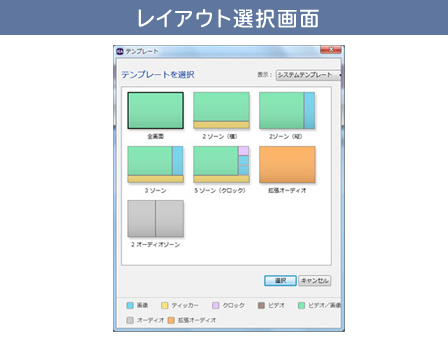

レイアウト選択画面

作成した番組はUSBメモリやネットワークで配信
※USBメモリは添付されていませんので別途ご用意ください。

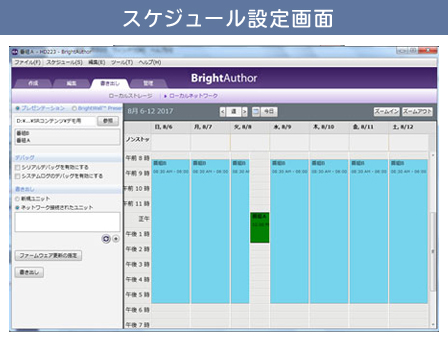

スケジュール設定画面

  • メディアプレーヤをご使用の際は、microSDカードが常に挿入されている必要があります。(推奨:SDHC Class10、SDXC)

動画・静止画・HTML5・テロップを組み合わせた番組作成

レイアウトパターンの各ゾーンに動画・静止画・HTMLファイル・テロップを入れ込んで番組を作成することができます。レイアウトにゾーンを追加/削除するなど、編集することも可能です。

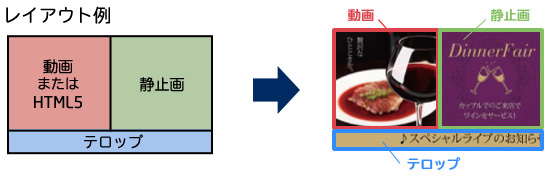

動画・静止画・HTML5・テロップを組み合わせた番組作成イメージ
  • 静止画はエフェクトを使った画像切替も可能です。
  • HTML5に対応しており、HTML5ファイル形式で作成したHTMLファイルを表示したり、インターネット上のWebページを参照表示することも 出来ます。

表示時間を設定できるスケジュール設定

指定日・曜日に応じて表示する番組を変更することができます。タイムリーに表示内容を変更することで、より効果的に情報発信することができます。

番組を配信する曜日の設定が可能(平日の客層向け/ウィークエンドの客層向けの表示例)
※ 画像はイメージです。
1日の時間帯での設定もできます(時間帯ごとの設定例)
※ 画像はイメージです。

主要な画像フォーマットの再生に対応

MPEG、BMP、JPEG、MP3などのビデオ、オーディオおよび画像フォーマットに対応しており、フルHD出力に対応します。

対応ファイル形式
静止画 BMP, JPEG, PNG
動画 H.265,H.264(MPEG4, Part10),MPEG-2, MPEG-1
.ts, mpg, .vob, mov, mp4, m2ts, wmv
オーディオ MP2, MP3, AAC, FLAC, OGG, WAV(AC3 パススルー)
  • PowerPoint「ビデオ作成」で出力されたWMV(音声はサポートされません)
  • ファイルによっては、使用できない場合があります。

複数のプレーヤの再生を同期化

複数のプレーヤ間をLANケーブルで接続して、再生を同期化し、複数のディスプレイの映像が繋がった一つの映像であるかのように表示することが可能です。

制作した番組・コンテンツの表示/再生方法

制作した番組データは、有線LAN/無線LANを介して配信することができます。万が一、ネットワーク配信が出来なくなった場合のバックアップとして、USBメモリを使っての番組データの配信も可能です。

設置環境に合わせて、番組の配信/更新方法を
有線LAN/無線LAN/USBメモリの3つの方法から選択

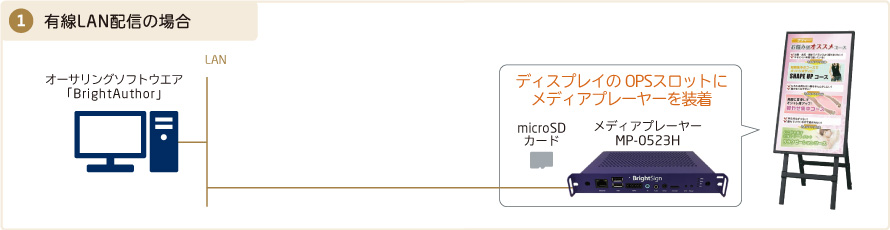

有線LAN配信の場合

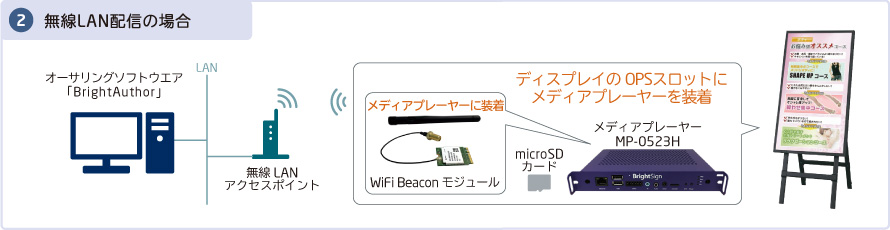

無線LAN配信の場合
  • 無線LAN配信を行う場合は、オプションのWiFi Beaconモジュール(MP-0103WS)が別途必要です。また、接続台数に準じた無線LAN環境の構築が必要になります。
  • 無線LAN配信を行う場合は、無線LAN搭載PC及びルータ等のネットワーク機器と無線LANアクセスポイントが必要です。

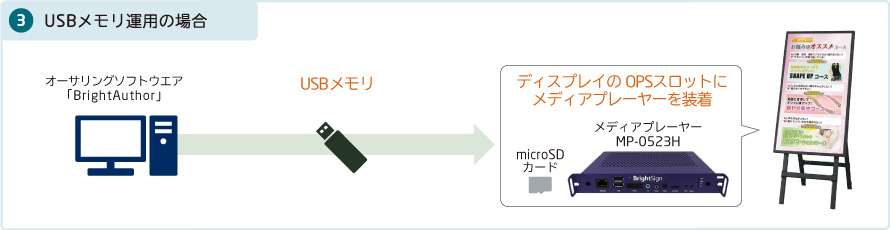

コンテンツを保存したUSBメモリでデータ更新(USBは付属していませんので別途ご用意ください。すべてのUSBメモリに対応しているわけではありません。)
  • 全てのUSBメモリに対応しているわけではありません。USBメモリは添付されていませんので別途ご用意ください。
  • メディアプレーヤをご使用の際は、microSDカードが常に挿入されている必要があります。(推奨:SDHC Class10、SDXC)
  • 番組を作成・配信するためのPCは別途ご用意いただく必要があります。
  • コンテンツ更新の際は、市販のUSB延長ケーブルまたはLANケーブルをご用意ください。

構成品

美映エル® ネットワーク配信型 40型セット
セット型名 希望小売価格 構成品
LCD-V404-MPBS オープン LCD-V404画像 40型パブリックディスプレイ LCD-V404
イーゼル型スタンド/ST-45SC-NB画像 イーゼル型スタンド ST-45SC-NB
メディアプレーヤ MP-0523H
  microSDカード(8G) MP-0SD08G
イーゼル型スタンド仕様
型名 ST-45SC-NB
質量 約6.65kg
本体 スチール
後ろ脚背面キャスター画像

畳んだ時に運びやすいように、後ろ脚背面にはキャスターが付いています。
スタンドを折りたためるので、狭い場所への収納も可能です。


配送時組立サービス(有償)

配送時組立サービス(お客様に納品後、その場で組立設置)

美映エルの配送時に、組立・設置作業を行うサービスです。開梱作業、スタンド組立・ディスプレイ取り付け作業、メディアプレーヤの取り付けも行います。

品名 サービス型名 希望小売価格
組立サービス(CMP-45SC) LCD-KS-CMP45 オープン価格
  • メディアプレーヤの初期設定作業(有線ネットワーク、無線ネットワークの動作確認含む)は行いません。
  • microSDカードの搭載も行いません。
  • 本商品は、NECディスプレイソリューションズのサービスです。実作業は日通NECロジスティクス株式会社のドライバーが行います。
  • 配送先と最終設置場所が異なる場合には、本サービスでは対応できません。
  • 本サービスだけの単品発注はできません。上記対象モデルを同時に購入していただく必要があります。
  • 土日、祝日はサービス対象外になります。時間指定はできません。ただし、AM/PM指定は可能です。

注意事項

  • 転倒防止のため、指定された製品以外を取り付けたり、載せたりしないでください。
  • 本製品は屋内での使用を想定しています。屋外や直射日光のあたる場所で使用されますと、故障の原因となることがあります。
  • コンテンツ更新の際は、市販のUSB延長ケーブルまたはLANケーブルをご用意ください。またUSB延長ケーブルやLANケーブルは、液晶ディスプレイをスタンドに取り付ける前にディスプレイ本体に接続してください。

縦設置で番組を作成する場合のご注意

  • 動画・静止画ファイルは、縦表示のものをご用意ください。
  • プレビューではレイアウト全体が横に表示されますが、実際には縦に表示されます。
    縦表示コンテンツのプレピュー画面と実際の表示の例
  • レイアウトの編集画面も横に表示されます。

美映エルをお使いの方のために業種別のテンプレートをご用意いたしました。
