VSP-X1000 XC 3G対応クロスコンバータ

フレームシンクロナイザ内蔵の3G対応クロスコンバータです。映像信号フォーマットの相互変換が可能で、2つのSDI出力から異なるフォーマットでの出力も可能です。映像、音声の調整機能を搭載しています。

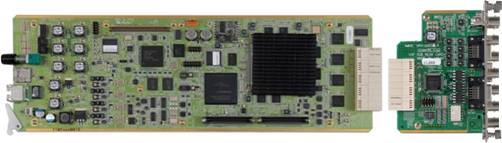

VSP-X1000 XCVSP-X1000 XC

特長

クロスコンバート機能
3G/HD/D1フォーマットに対応したフレームシンクロナイザを内蔵し、各フォーマット間のクロスコンバートが可能です。
4つのSDI出力には2種類の異なるフォーマットを出力することが可能です。

プロセス(映像、音声)機能
映像・音声信号のプロセス回路を搭載し、映像信号のゲイン,クロマ,セットアップ,HUE、音声信号ゲイン、音声遅延などが可能です。
INPUT2信号は、クロスコンバートした信号のバックグラウンドとしてMIX処理することが可能です。

エマージェンシーバイパス機能
本線系統にはリレーバイパス回路を搭載し、電源断時には映像入出力を直結して出力することができます。

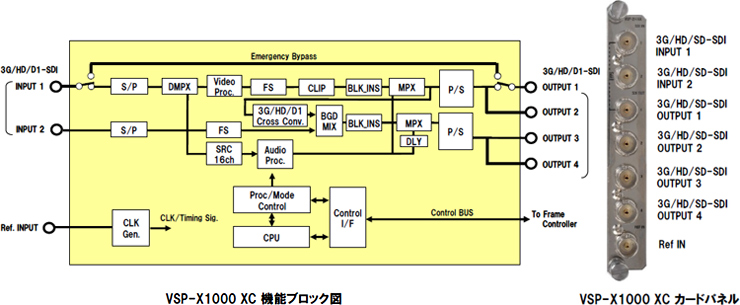

VSP-X1000 XC 機能ブロック図/カードパネル

仕様

型名 VSP-X1000 XC
映像フォーマット 3G: 1080p/59.94 , 1080p/50i (SMPTE-424M LEVEL A準拠)
HD: 1080i/59.94i , 1080i/50i (SMPTE292M準拠)
SD: 525i/59.94i , 625i/50i (SMPTE259M-C準拠)
音声信号形式
(エンベデッドオーディオ)
音声チャンネル数: AES/EBU 8系統(16ch)
音声ビット数: 20/24ビット
音声サンプリング周波数:48kHz
入力信号
HD/SD-SDI
75Ω BNC 2系統
出力信号
HD/SD-SDI
75Ω BNC 4系統
リレーバイパス機能 電源断、外部制御によりIN1→OUT1 にバイパス出力可能。
リファレンス入力 ブラックバースト入力 75Ω BNC x 1
映像位相調整機能
垂直位相調整 進み563ライン~遅れ563ライン(HD FSモード)
進み263ライン~遅れ263ライン(D1 FSモード)
水平位相調整 進み1100pix~遅れ1099pix (HD FSモード)
進み858pix~遅れ857pix (D1 FSモード)
動作モード FSモード: フレームシンクロナイザ機能。
1H-AVDLモード: 映像同期を1ライン遅延させてGEN LOCK。引込範囲外はインプットロック動作。
3H-AVDLモード: 映像同期を3ライン遅延させてGEN LOCK。引込範囲外はインプットロック動作。
機能/特性/オプション ①3G/HD/D1対応
フォーマット(3G/HD/D1)自動検知機能
各フォーマットに対応したフレームシンクロナイザ機能、SRC機能(音声非同期吸収)
②クロスコンバート機能
動き適応型IP変換、ダウンコンバート機能、アップコンバート機能
③制御方法選択: ローカル設定/フレームコントローラ制御
④映像プロセス機能: ゲイン、セットアップ、HUE、クリップ調整
⑤音声プロセス機能: ゲイン、遅延調整、SRCによる同期化機能(16ch)
⑥その他
バックグランドMIX機能: クロスコンバート映像画枠として、バックグラウンドMIXまたはカラー着色可能
異なる2種類のフォーマット出力可能
占有スロット幅 1
消費電力 22W(+12V/1.8A)
外形寸法 フロントカード: 114mm(W) x 15mm(H) x 340mm(D)
リアカード: 130mm(W) x 19mm(H) x 80mm(D)
質量 フロントカード: 500g / リアカード 150g
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
実装フレーム MF730/optフレーム: 汎用14スロット、高さ3RU、480mm(W) x 132mm(H) x 500mm(D)
MF712フレーム: 汎用 3スロット、高さ1RU、480mm(W) x 44mm(H) x 500mm(D)
フレームオプション ①電源ユニット
730PS: MF730/opt フレーム用電源 二重化対応
712PS: MF712 フレーム用電源 二重化対応
②フレームコントローラ(下記いずれかをCPU/ALARM専用スロットに実装)
CPU700CF: PCコントロール、SNMPによるアラーム監視時にフレームに実装
ALARM700: 接点によるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
フレームコントローラ Ver.7.13 以降 (2011年9月)
RCS700 PCコントロールソフトウエア(Windows XP, 7 対応) Ver.1.0.8.15 以降(2011年12月)
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
