VSP-X1000 CK1 HD カラースーパーキーヤー

MF730/M712フレームに実装可能なHD用カラースーパーキーヤーです。
FILL信号とKEY信号を用いてベース信号にスーパーすることができ、キー信号がない場合はセルフキーでスーパーすることが可能です。

VSP-X1000 CK1VSP-X1000 CK1

特長

スーパーインポーズ機能
FILL、KEY信号を用いてベース信号にスーパーインポーズすることができます。
KEY信号を使用したエクスターナルキーとセルフキーを自動/手動で切り替えることが可能で、スーパーインポーズ位置の変更調整も可能です。

接点、PC制御機能
外部からの接点制御により、あらかじめ設定したスーパー素材のON/OFF切替が可能です。
また、PC設定ツールにより、各種機能(全体位相、KEYポシション、エッジ強調、カラー[レター、エッジ])が容易に設定可能です。

エマージェンシーバイパス機能
本線系統にはリレーバイパス回路を搭載し、電源断時には映像入出力を直結(BASE INPUT⇒PGM OUTPUT)して出力することができます。
また、BASE INPUTがAVDL引込範囲外の場合もバイパスされます。

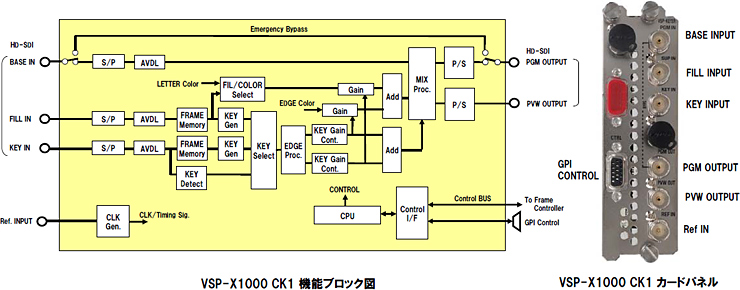

VSP-X1000 CK1 機能ブロック図/カードパネル

仕様

型名 VSP-X1000 CK1-GPI VSP-X1000 CK1
映像フォーマット HD: 1080i/59.94i , 1080i/50i (SMPTE292M準拠)
音声信号形式
(エンベデッドオーディオ)
音声チャンネル数: AES/EBU 8系統(16ch)
音声ビット数: 20/24ビット
音声サンプリング周波数:48kHz
入力信号
HD/SD-SDI
75Ω BNC 3系統(BASE , FILL , KEY用各1)
出力信号
HD/SD-SDI
75Ω BNC 2系統(PGM , PVW 各1)
リレーバイパス機能 電源断、外部制御、BASE入力AVDL引込範囲外によりBASE → PGM OUT にバイパス出力可能。
リファレンス入力 ブラックバースト入力 75Ω BNC x 1
映像位相調整機能 水平位相調整 進み14.85μS~遅れ14.85μS (HD モード時)
動作モード 1H-AVDLモード: 映像同期をリファレンスに対して1ライン遅延して出力。引込範囲:1H。
3H-AVDLモード: 映像同期をリファレンスに対して1ライン遅延して出力。引込範囲:3H。
接点制御I/F GPIコントロール端子付きDsub-15pin x 1 なし
機能/特性/オプション ①スーパーポジション調整
HD時: 水平±1919クロック, 垂直±540ライン
②EXT/SELF KEY 手動/自動選択機能
KEY検出レベル設定
③SELF KEY/EXT KEY調整
KEY CLIPレベル設定: 0~70IRE
KEY GAIN設定: 0~13倍
KEY EDGE設定: 強調ON/OFF
④LETTER/EDGE COLOR設定
⑤FADE時間設定
1フィールド~64秒(最大)
占有スロット幅 2 1
消費電力 17W(+12V/1.4A) 17W(+12V/1.4A)
外形寸法 フロントカード:
114mm(W) x 15mm(H) x 340mm(D)
リアカード:
130mm(W) x 39mm(H) x 80mm(D)
フロントカード:
114mm(W) x 15mm(H) x 340mm(D)
リアカード:
130mm(W) x 19mm(H) x 80mm(D)
質量 フロントカード: 500g / リアカード 150g
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
実装フレーム MF730/optフレーム: 汎用14スロット、 高さ3RU、 480mm(W) x 132mm(H) x 500mm(D)
MF712フレーム: 汎用 3スロット、 高さ1RU、 480mm(W) x 44mm(H) x 500mm(D)
フレームオプション ①電源ユニット
730PS: MF730/opt フレーム用電源 二重化対応
712PS: MF712 フレーム用電源 二重化対応
②フレームコントローラ(下記いずれかをCPU/ALARM専用スロットに実装)
CPU700CF: PCコントロール、SNMPによるアラーム監視時にフレームに実装
ALARM700: 接点によるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
フレームコントローラ  Ver.7.13 以降 (2011年9月)
RCS700 PCコントロールソフトウエア(Windows XP, 7 対応) Ver.1.0.8.15 以降(2011年12月)
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
