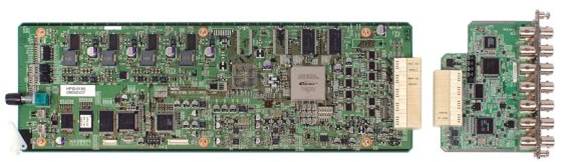

UC700AV D1/HD アップコンバータ

UC700AVアップコンバータは、動き検知を用いた適応型プログレッシブ変換、多タップデジタルフィルタによる画質劣化の少ないHD→D1信号変換を実現します。

UC700AVUC700AV

特長

エンベディッドオーディオ対応
映像に多重された音声信号(AES/EBU規格音声信号4系統まで)の変換に対応しています。
また、字幕、デジタルネットキュー信号などの補助データパケットの変換も可能です。

映像調整機能
ビデオ、クロマ、セットアップ、HUE、動き検知、等の調整が可能です。また、内蔵ビデオエンハンサーにより、解像感の甘い入力素材を鮮明な映像に変換することが可能です。

エマージェンシーバイパス機能
本線系統にはリレーバイパス回路を搭載し、電源断時には映像入出力を直結して出力することができます。

仕様

型名 UC700AV UC700AV-PAL
映像フォーマット D1 : 525i/59.94 (SMPTE259M-C準拠)
HD : 1080i/59.94 (SMPTE292M準拠)
D1 : 625i/50 (SMPTE259M-C準拠)
HD : 1080i/50 (SMPTE292M準拠)
音声信号形式 エンベデッドオーディオ
多重音声チャンネル数 : AES/EBU 4系統(8ch)
多重音声ビット数 : 24ビット
音声サンプリング周波数 : 48kHz
入力信号 D1-SDI入力75Ω BNC x 1
出力信号 HD-SDI出力75Ω BNC x 4
リレーバイパス機能 電源断、外部制御によりIN1→OUT1にバイパス出力可能
外部制御 I/F なし
リファレンス入力 ブラックバースト又は3値sync入力75Ω BNC x 1
ループスルー付き
映像位相調整機能 GEN LOCK機能選択
リファレンスモード時 : リファレンスにロック (1フレーム遅延)
調整範囲 (垂直) 進み151ライン~遅れ151ライン
(水平) 進み1100pix~遅れ1099pix
インプットロックモード時 : 入力信号にロック (HDTVで105ライン遅延)
調整範囲 (垂直) 進み0ライン~遅れ151ライン
(水平) 進み1100pix~遅れ1099pix
動作モード 画角変換モード選択
13:9,14:9,15:9のプリセットおよび12:9 (サイドパネル)~16:9 (上下カット)の画角調整可
機能/特性/オプション 映像調整機能
ビデオゲイン調整0~2倍
クロマゲイン調整0~2倍
位相調整0~360度
セットアップ(Y)調整±200mV
ホワイトバランス(Pb)調整±200mV
ホワイトバランス(Pr)調整±200mV
水平エンハンス調整
垂直エンハンス調整
音声調整機能
レベル調整±20dB
遅延調整0~2000ms
動き検知モード調整
占有スロット幅 1
消費電力 12W(+12V/1.0A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントユニット114mm(W) x 15mm(H) x 340mm(D)
リアユニット130mm(W) x 19mm(H) x 80mm(D)
質量 フロントユニット450g / リアユニット150g
実装フレーム MF730フレーム : 汎用14スロット、高さ3RU、480mm(W) x 132mm(H) x 500mm(D)
MF712フレーム : 汎用3スロット、高さ1RU、480mm(W) x44mm(H) x 500mm(D)
フレームオプション ①電源ユニット
730PS : MF730/opt フレーム用電源二重化対応
712PS : MF712 フレーム用電源二重化対応
②フレームコントローラ(下記いずれかをCPU/ALARM専用スロットに実装)
CPU700CF : PCコントロール、SNMPによるアラーム監視時にフレームに実装
ALARM700 : 接点によるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
フレームコントローラ Ver.2.11以降 (2005年1月)
RC500/700 リモコン Ver.2.11以降 (2005年1月)
RCS700 PCコントロールソフトウエア(Windows XP, 7 対応)Ver.0.2.3.9以降(2005年8月)
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
