MF8300 DC 8K/4Kダウンコンバータ

ARIB STD-B58準拠のフル解像度8K光(4:2:2、60p/1.001)及びデュアルグリーン信号に対応した8K/4Kダウンコンバータ装置です。高品質デジタルフィルタにより画質劣化の少ない高画質の映像出力が可能です。

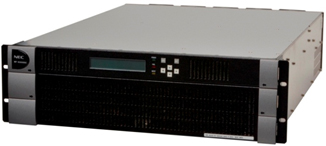

MF8300 DCMF8300 DC

特長

フル解像度8K光/DG入力、フル解像度4K光/SQ/2SI出力対応
8K映像入力インターフェースとして、ARIB STD-B58準拠のフル解像度光(4:2:2,60p/1.001)及びデュアルグリーン信号(3G-SDI×8本)の選択が可能です。出力信号はフル解像度4K光2系統とSQ/2SI信号2系とHD-SDI2系統を常時出力可能です。

映像・音声調整機能
4K映像プロセス回路を搭載し、入力信号のビデオ/クロマゲイン/色位相/セットアップ/ホワイトバランス等の調整が可能です。また、最大32chの音声信号について、SRCによる映像同期化処理、最大2000msの遅延調整、音声レベル調整が可能です。

画像調整機能

デジタルフィルタ回路によるエンハンス機能を有し、出力映像の精細度を調整することが可能です。

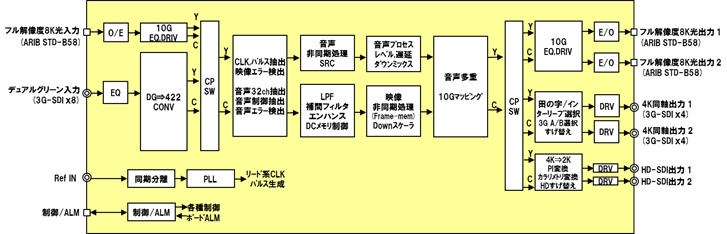

MF-8300 DC 機能ブロック図MF-8300 DC 機能ブロック図

仕様

型名 MF8300 DC
映像フォーマットト
  • ARIB STD-B56(超高精細度テレビジョン方式)
    8K (7680x4320) 4:2:2 60p/1.001
    4K (3840x2160) 4:2:2 60p/1.001
  • デュアルグリーン方式
  • 3G-SDI(4K)、4:2:2 59.94Hz  田の字または2サンプルインタリーブ選択
音声信号形式
(エンベデッドオーディオ)
  • ARIB STD-B58(フル解像度光 I/F)
    音声重畳規格:ARIB STD-B64準拠(STD-B58 I/Fに対するデジタル音声規格)
    音声チャンネル数  :AES/EBU 16系統(32ch)
    音声ビット数 :20/24ビット
    音声サンプリング周波数 :48kHz
  • デュアルグリーン方式
    3G-SDI信号に重畳(16chx2本、音声データは上記と同じ)
  • SMPTE299M(4K入力)
    3G-SDI信号に重畳(16chx2本、音声データは上記と同じ)
8K 入力信号
  • フル解像度光コネクタ(ARIB STD-B58)  1系統
  • デュアルグリーン用 75Ω BNC  3G-SDI x 8本
4K 出力信号
  • フル解像度光コネクタ(ARIB STD-B58)  1系統
  • 4K信号用 75Ω BNC  3G-SDI x 4本
リファレンス入力 ブラックバースト入力 75Ω BNC x 1
映像位相調整機能 垂直位相調整 進み 1249ライン~遅れ 1249ライン
水平位相調整 進み 2199pix~遅れ 2199pix
動作モード FSモード : フレームシンクロナイザ機能
インプットロックモード : 入力映像信号にGEN LOCK
制御 I/F
  • Ethernet (10M/100M/1000M) RJ-45 2系統(将来拡張用)
  • Ethernet (10M/100M) RJ-45 1系統(モニタ、メンテ用)
  • BSNET 75ΩBNC x2系統(制御用)
  • アラーム接点出力 Dsub-15pin x 1個
機能/特性/オプション ①映像監視項目    CRCエラー、TRS連続性、PAYLOAD不一致、入力断(光、電気)
②音声監視項目
パリティ、チェックサム、ECC、DBN不連続
③その他検出項目
主信号位相に対する違反位相
④制御方法選択   : LCD制御/外部コントローラ制御(オプション)
⑤映像プロセス機能 : ゲイン、セットアップ、HUE、クリップ調整
⑥音声プロセス機能 : ゲイン、遅延調整、音声組換、ダウンミックス機能
電源電圧、電源構成 AC100V~240V ±10% 、50/60Hz、 二重化対応
消費電力 500VA以下
外形寸法 440mm(W)×630mm(D)×132mm(H) 高さ3U
質量 20kg
動作温度/湿度 5~40℃/30~80% (結露しないこと)
