HSMX-5000シリーズ 3G対応 中規模ルーティングスイッチャ

HSMX-5000中規模ルーティングスイッチャは、143Mbps~3Gbpsまでの各種ビットレートのシリアルデジタルインタフェース(SDI)に対応した映像用ルーティングスイッチャです。4K/8KDG/3G/1.5G/SD/TS混在システム、あるいは回線システムの構築に最適です。

HSMX-5000HSMX-5000

特長

160×160の中規模に対応
最大160×160(MTX160)の中規模スイッチャです。
32単位で入出力の構成が可能です。

HDTV、SDTV、TSの各ビットレートに対応
2.970Gbps(3G_HD)、1.485Gbps(1.5G_HD)、270Mbps(D1、DVB-ASI)、143Mbps(NTSC-D2)、177Mbps(PAL-D2)など、あら ゆるビットレートのデジタルインタフェースに対応可能です。3G/1.5G/D1でリクロック可能です。(その他はバイパスして使用。)リクロック・バイパスの設定が出力ごとにリモートで可能です。

4K/8KDGを考慮した設計[New]
4K/8Kデュアルグリーン信号を考慮し、4連動・8連動切替に対応可能です。(8入力、8出力ごとに設定)

LANによるネットワーク構築に対応
BS-NET(75Ω同軸LAN)及びETHERNET(100BASE-TX)による制御が可能です。

冗長構成への対応
電源は、フル二重化が可能です。また、オプションでCPUの二重化にも対応可能です。クロスポイント部の二重化にも対応可能です。

メンテナンス性の向上
全ての能動回路基板・電源ユニットが前面から交換可能です。

SNMPアラームモニタリングをサポート

仕様

電源電圧/消費電力 HSMX-5000(MTX160)棚 AC100~240V±10%、50/60Hz
約820VA
動作保証温度 0°C~40°C、結露なきこと
外形寸法 HSMX-5000(MTX160)棚 533(H)×486(W)×580(D)(mm)
12RU
入出力インピーダンス 75Ω不平衡
ケーブル補償 SD-SDI(270Mbps) 120m@270Mbps(Belden1694A相当同軸ケーブル使用時)
HD-SDI(1.5Gbps) 100m@1.485Gbps(Belden1694A相当同軸ケーブル使用時)
HD-SDI(3Gbps) 60m@2.967Gbps(Belden1694A相当同軸ケーブル使用時)[暫定]
最大クロスポイント数 160×160
制御 BS-NET(75Ω同軸ARCNET LAN)
ETHERNET(100BASE-T,UDP)

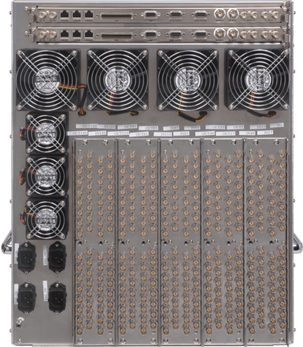

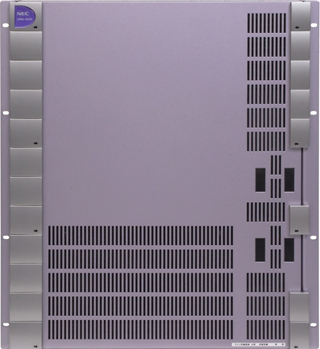

外観

HSMX-5000

HSMX-5000
