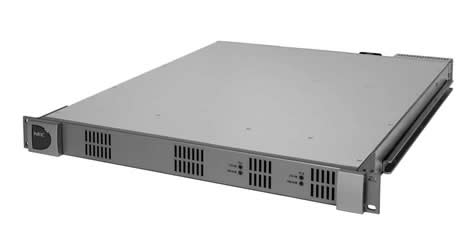

HSMX-16 小型ルーティングスイッチャ

HSMX-16小型ルーティングスイッチャは、143Mbps~3Gbpsまでの各種ビットレートのシリアルデジタルインタフェース(SDI)に対応した16x16映像用ルーティングスイッチャです。

HSMX-16HSMX-16

特長

16×16、8クリーンスイッチ(オプション)を1RUで実現
16×16のルーティングスイッチャです。
オプションで8出力にクリーンスイッチ機能を実装することが可能です。
[※クリーンスイッチとは、位相調整した上で、クロスポイント切り替え時に発生する音声クリックノイズをミュートし出力する機能です] クリーンスイッチのON/OFFと、1.5G_HD/D1の設定が出力ごとに設定可能です。

HDTV、SDTV、TSの各ビットレートに対応
1.485Gbps(1.5G_HD)、2.970Gbps(3G_HD)、270Mbps(D1、DVB-ASI)、143Mbps(NTSC-D2)、177Mbps(PAL-D2)など、あらゆるビットレートのデジタルインタフェースに対応可能です。
3G/1.5G/D1でリクロック可能です。(その他はバイパスして使用。)
リクロック・バイパスの設定が出力ごとに設定可能です。

自動ケーブル補償
100m@1.485Gbps、80m@2.975Gbps(5C-FBケーブル使用時)までの自動ケーブル補償機能を持っています。

8系統のクリーンスイッチ機能(オプション)
オプション基板の実装およびSW設定により、最大8出力にHD 1.5GまたはD1(59.94i)のクリーンスイッチ機能(クロスポイント切替時音声ミュート機能)を追加することが可能です。

LANによるネットワーク構築に対応
BS-NET(75Ω同軸LAN)、およびETHERNET(100BASE-TX)制御が可能です。
プロトコルはHSMX-2000互換です。

冗長構成への対応
電源ユニットは2重化の冗長構成、前面よりホットスワップが可能です。

環境への配慮
本製品は欧州RoHSに対応しております。

仕様

電源電圧/消費電力 AC100~240V±10%、50/60Hz
約200VA
動作保証温度 0°C~40°C、結露なきこと
外形寸法 HSMX-16本体[MTX16棚] 45(H)×480(W)×550(D)(mm)
MF712電源ユニット 40(H)× 80(W)×400(D)(mm)
PROC SUB CARD[オプション] 20(H)×200(W)×110(D)(mm)
入出力インピーダンス 75Ω不平衡
入出力リターンロス 15dB以上(5MHz~1.485GHz)
10dB以上(1.485GHz~2.970GHz)
ケーブル補償 最大100m@1.485Gbps、80m@2.970bps
(5C-FB相等同軸ケーブル使用時)
信号フォーマット ビットレート 規格
HD-SDI(1.5Gbps) 1.485Gbps,1.485/1.001Gbps SMPTE-292M
HD-SDI(3Gbps) 2.970Gbps,2.970/1.001Gbps SMPTE-424M
SDI(525D1,625D1) 270Mbps(NRZI) SMPTE-259M-C
DVB-ASI MPEG 270Mbps(NRZ) DVB A010
SDI(NTSC-D2) 143Mbps SMPTE-259M-A
SDI(PAL-D2) 177Mbps SMPTE-259M-B
