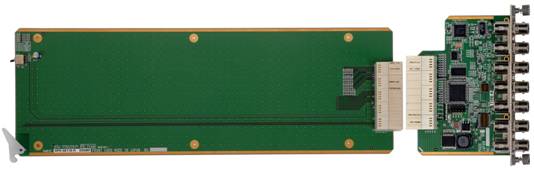

DDA700MF SDI 映像信号分配ユニット

DDA700MF映像信号分配ユニットは、MF730/712フレームに実装可能な6分配のHD/D1-SDI信号用分配ユニットです。
クロック再生機能を搭載し、高品位な信号分配が可能です。

DDA700MFDDA700MF

特長

マルチフォーマット対応
マルチフォーマット機能を内蔵しており、SMPTE292M、259M規格に準拠したシリアルデジタル信号を6分配します。

信号ステータス監視
リクロッカICが入力信号をロックしない場合、またはイコライザICが入力断を検知した場合にアラームを出力します。
アラームは、MF-700マルチファンクションフレームのCPUユニットを介して出力されます。

変換器ユニットとの混在実装
MF730 / 712フレームに実装可能で、MF700,VSP,NOIFシリーズのユニットと混在実装が可能です。

仕様

型名 DDA700MF
映像フォーマット 143Mb/s (SMPTE259M)
270Mb/s (SMPTE259M または DVB-ASI),
1.485Gb/s , 1.485Gbps/1.001 (SMPTE292M)
音声信号形式 エンベデッドオーディオ 透過
入力信号 HD/SD-SDI入力 75Ω BNC x 1
出力信号 HD/SD-SDI出力 75Ω BNC x 6
ケーブル補償 1.485Gb/s , 1.485Gbps/1.001 (SMPTE292M)信号時
5C-FBケーブルにて最大100m
270Mb/s (SMPTE259M または DVB-ASI )
5C-2Vケーブルにて最大200m
外部制御 I/F なし
リファレンス入力 なし
映像位相調整機能 なし
動作モード リクロッカバイパスモード
基板SW設定により、リクロッカのバイパスが可能
信号フォーマット設定
基板SW設定により、自動判定/HD/D1/D2固定設定が可能
機能/特性/オプション フロントユニットオプション
DDA(リアユニット)の動作状態をLED表示するための表示ユニットオプションがあります。
占有スロット幅 1
消費電力 6W(+12V/0.5A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントユニット 114mm(W) x 15mm(H) x 340mm(D)
リアユニット 130mm(W) x 19mm(H) x 80mm(D)
質量 フロントユニット 300g / リアユニット 150g
実装フレーム MF730フレーム : 汎用14スロット、高さ3RU、480mm(W) x 132mm(H) x 500mm(D)
MF712フレーム : 汎用 3スロット、高さ1RU、480mm(W) x 44mm(H) x 500mm(D)
フレームオプション ①電源ユニット
730PS : MF730/opt フレーム用電源 二重化対応
712PS : MF712 フレーム用電源 二重化対応
②フレームコントローラ(下記いずれかをCPU/ALARM専用スロットに実装)
CPU700CF : PCコントロール、SNMPによるアラーム監視時にフレームに実装
ALARM700 : 接点によるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
フレームコントローラ Ver.3.05 以降 (2006年5月)
RC500/700 リモコン Ver.3.05 以降 (2006年5月)
RCS700 PCコントロールソフトウエア(Windows XP, 7 対応) Ver.1.0.6.6 以降(2008年4月)
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
