AVC800-OTX2 アナログ映像 光送信ユニット

AVC800-OTX2 アナログ映像光送信ユニットは、MF820フレームに実装可能なNTSC/PAL用電気-光変換ユニットです。アナログ信号をデジタル化して伝送するため高品位な信号伝送が可能です。

AVC800-OTX2AVC800-OTX2

特長

高性能A/Dコンバータによる低ジッタで高品位な映像伝送
高性能のA/Dコンバータを搭載することにより、高精度・低ジッタのアナログ映像伝送が可能です。NTSC/PALアナログ映像信号、3値シンクの伝送に対応可能で、アナログバッファ出力を2系統搭載しています。(-OTX2タイプ)

フロントアクセス構造によるメンテナンス性の向上
実装基板のアクティブデバイスは棚前面側の基板に搭載しているために挿抜が容易で、故障時のユニット交換など保守性に優れた構造です。

DDA、光伝送ユニットとの混在実装
3G/HD/D1-SDI、AES、RS-232C/422、ギガイーサネットなどの多彩な光伝送ユニットやDDAなどと混在実装が可能です。MF800シリーズを使用することにより、多様な信号に対応した伝送/分配システムの構築が容易です。

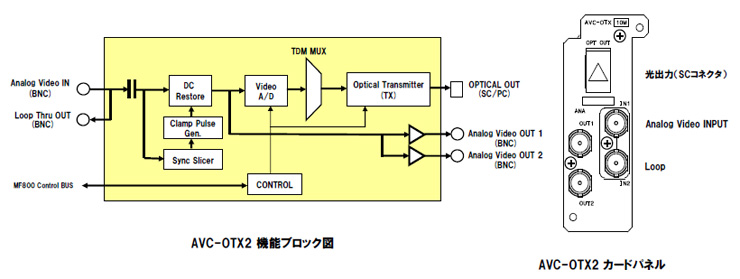

AVC800-OTX2 機能ブロック図/カードパネル

仕様

型名 AVC800-OTX2-1310(標準タイプ) AVC800-OTX2-1550(長距離タイプ)
映像フォーマット NTSC アナログ映像信号
PAL アナログ映像信号
3値SYNC信号
入力信号
アナログ映像信号入力75Ω BNC x 1
パッシブループスルーx1
出力信号
光出力SCコネクタx 1
アナログ映像信号出力75Ω BNC x 2(-OTX0指定品はアナログバッファ出力なし)
アナログ映像信号特性
入力リターンロス : 32dB/0.1MHz~8MHz
出力リターンロス : 32dB/0.1MHz~8MHz
利得可変範囲 : ±2dB
周波数特性 : ±0.2dB (100kHz~5MHz)
+0.2dB/-1.0dB (5MHz~6MHz)
映像信号出力振幅 : 1Vpp
パルス特性 : フィールドタイム 1%以下
ラインタイム 1%以下
2T 1%以下
DG/DP : DG:1%以下、DP:1%以下(APL=10%~90%にて)
S/N : 60dBpp/rms以上(5MHz)
最大伝送距離(目安) 20km 60km
送信光波長 1310±40nm 1550±40nm
スペクトル半値幅 10nm 1nm
光出力レベル -3~-9.5dBm 0~+5dBm
伝送路許容損失 11dB (AVC800-ORX5対向時) 19dB(AVC800-ORX5対向時)
光コネクタタイプ SC/PC
適応光ファイバ シングルモードファイバ
リファレンス入力 なし
映像位相調整機能 なし
アラーム出力項目 NTSC/PALアナログ/3SYNC信号の入力異常を検知
光信号出力異常を検知
占有スロット幅 1
消費電力 5W(+12V/0.42A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントカード 72mm(H) x 377mm(D)
リアカード 81.2mm(H) x 28mm(D)
質量 フロントカード 250g / リアカード 100g
実装フレーム MF820フレーム : 汎用10スロット、 高さ2RU、 480mm(W) x 88mm(H) x 470mm(D)
フレームオプション ①電源ユニット
MF712PS : MF712/820 フレーム共用電源 二重化対応
②フレームコントローラ
MF820CPU : PCコントロール、SNMPによるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
MF820フレームコントローラ
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
