AVC800-ORX5 アナログ映像 光受信ユニット

AVC800-ORX5 アナログ映像光受信ユニットは、MF820フレームに実装可能なNTSC/PAL用光-電気変換ユニットです。AVC800-OTXでデジタル化して伝送された映像信号をアナログ信号として出力します。

AVC800-ORX5AVC800-ORX5

特長

高性能D/Aコンバータによる低ジッタで高品位な映像伝送
高性能のD/Aコンバータを搭載することにより、高精度・低ジッタのアナログ映像伝送が可能です。NTSC/PALアナログ映像信号、3値シンクの伝送に対応可能で、アナログ出力を5系統搭載しています。また、カード前面で約±2dBの利得調整が可能です。

フロントアクセス構造によるメンテナンス性の向上
実装基板のアクティブデバイスは棚前面側の基板に搭載しているために挿抜が容易で、故障時のユニット交換など保守性に優れた構造です。

DDA、光伝送ユニットとの混在実装
3G/HD/D1-SDI、AES、RS-232C/422、ギガイーサネットなどの多彩な光伝送ユニットやVDAなどと混在実装が可能です。MF800シリーズを使用することにより、多様な信号に対応した伝送/分配システムの構築が容易です。

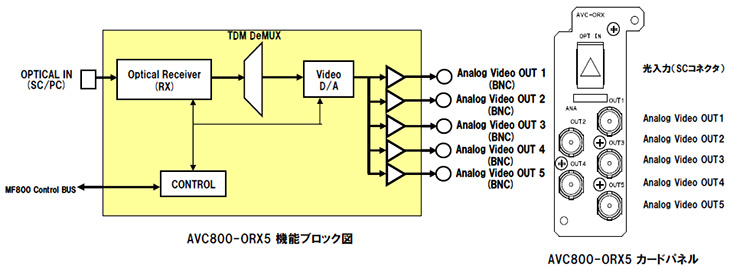

AVC800-ORX5 機能ブロック図/カードパネル

仕様

型名 AVC800-ORX5
映像フォーマット NTSC アナログ映像信号
PAL アナログ映像信号
3値SYNC信号
入力信号 光入力 SCコネクタ x 1
出力信号 アナログ映像信号出力 75Ω BNC x 5 (-ORX1指定品は1出力のみ)
アナログ映像信号特性
出力リターンロス : 32dB/0.1MHz~8MHz
利得可変範囲 : ±2dB
周波数特性 : ±0.2dB (100KHz~5MHz)
+0.2dB/-1.0dB (5MHz~6MHz)
映像信号出力振幅 : 1Vpp
パルス特性 : フィールドタイム 1%以下
ラインタイム 1%以下
2T 1%以下
DG/DP : DG:1%以下、DP:1%以下(APL=10%~90%にて)
S/N : 60dBpp/rms以上(5MHz)
送信光波長 1270~1610nm
光受信レベル -3.0~-20.5dBm
光コネクタタイプ SC/PC
適応光ファイバ シングルモードファイバ
リファレンス入力 なし
映像位相調整機能 なし
アラーム出力項目 光信号入力異常を検知
占有スロット幅 1
消費電力 3.6W(+12V/0.3A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントカード 72mm(H) x 377mm(D)
リアカード 81.2mm(H) x 28mm(D)
質量 フロントカード 250g / リアカード 100g
実装フレーム MF820フレーム : 汎用10スロット、 高さ2RU、 480mm(W) x 88mm(H) x 470mm(D)
フレームオプション ①電源ユニット
MF712PS : MF712/820 フレーム共用電源 二重化対応
②フレームコントローラ
MF820CPU : PCコントロール、SNMPによるアラーム監視時にフレームに実装
対応コントローラ
(対応FWバージョン)
MF820フレームコントローラ
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
