AES800-ORX4 AESオーディオ用 光受信ユニット

AES800-ORX4 AES用光受信ユニットは、MF820フレームに実装可能な電気-光変換ユニットです。AES800-OTX4の光信号を受信し、4本のAES信号を出力します。

AES800-ORX4AES800-ORX4

特長

4chのデジタルオーディオ信号を光伝送
AES800-OTX4と組み合わせることにより、4本のAES信号を1本の光ファイバで伝送することができます。入力信号のチャンネルは独立しており、チャンネルごとに同期、非同期信号が混在する場合でも対応可能です。

フロントアクセス構造によるメンテナンス性の向上
実装基板のアクティブデバイスは棚前面側の基板に搭載しているために挿抜が容易で、故障時のユニット交換など保守性に優れた構造です。

VDA、光伝送カードとの混在実装

3G/HD/D1-SDI、RS-232C/422、ギガイーサネットなどの多彩な光伝送ユニットやVDA,DDAなどと混在実装が可能です。MF800シリーズを使用することにより、多様な信号に対応した伝送/分配システムの構築が容易です。

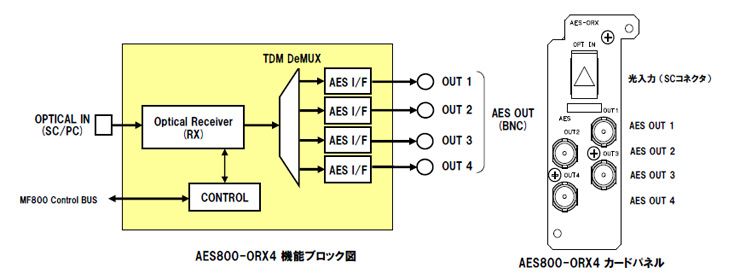

AES800-ORX4 機能ブロック図/カードパネル

仕様

型名 AES800-ORX4
音声信号形式 Unbalanced AES(SMPTE 276M)
入力信号 光入力 SCコネクタ x 1
出力信号 AESデジタルオーディオ出力 75Ω BNC x 4
出力信号特性
(AESデジタルオーディオ出力)
出力リターンロス : 25dB以上(0.1MHz~6MHz)
出力振幅 : 1.0Vp-p±10%
立ち上がり時間 : 30ns~44ns(振幅の10%~90%点間)
立ち下がり時間 : 30ns~44ns(振幅の10%~90%点間)
ジッタ : ±20ns以下
受信光波長 1270~1610nm
光受信レベル -3.0~-20.5dBm
光コネクタタイプ SC/PC
適応光ファイバ シングルモードファイバ
受信光波長 1270~1610nm
リファレンス入力 なし
音声位相調整機能 なし
アラーム出力項目 光入力異常、AES出力信号異常を検知
オプション なし
占有スロット幅 1
消費電力 1.7W(+12V/0.15A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントカード 72mm(H) x 377mm(D)
リアカード       81.2mm(H) x 28mm(D)
質量 フロントカード 250g / リアカード 100g
実装フレーム MF820フレーム : 汎用10スロット、 高さ2RU、 480mm(W) x 88mm(H) x 470mm(D)
フレームオプション ①電源ユニット
MF712PS : MF712/820 フレーム共用電源 二重化対応
②フレームコントローラ
MF820CPU : PCコントロール、SNMPによるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
MF820フレームコントローラ
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
