AD700D1/EAD700D1 NTSC/D1 A/Dコンバータ

AD700D1は、NTSCアナログ映像信号をデジタル映像信号(D1-SDI)に変換します。
GEN LOCK機能を内蔵しており、システムの映像位相管理にも有効です。

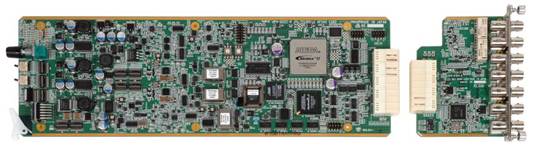

AD700D1AD700D1

特長

高性能3次元Y/C分離処理
適応型3次元Y/C分離処理により、コンプジット信号のクロスカラー、クロスルミナンス、等の画質劣化を抑え、高品質のデジタルコンポーネント信号に変換できます。

映像・音声調整機能
映像信号のプロセス回路を搭載し、映像信号のゲイン,クロマ,セットアップ,HUE調整などが可能です。
また、TBC機能を搭載したEAD700 D1も用意しています。

多彩なGEN LOCK機能
GEN LOCK機能を内蔵しており、リファレンス信号に対する出力位相の調整が可能です。
また、GEN LOCK機能が不要な場合、入力信号に同期させて使用することも可能です。

仕様

型名 AD700D1 EAD700D1(TBC搭載)
映像フォーマット NTSCアナログ信号 SMPTE170M準拠
D1 525i/59.94 SMPTE259M-C準拠
入力信号 NTSCアナログ信号入力75Ω BNC x 1
出力信号 D1-SDI出力75Ω BNC x 4
外部制御 I/F なし
リファレンス入力 ブラックバースト75Ω BNC x 1ループスルー付き
映像位相調整機能 水平位相調整-2621ライン ~ +2621ライン (FSモード時)
垂直位相調整-31μs ~ +31μs (FSモード時)
動作モード FSモード : リファレンス信号に対して2フィールド又は4フィールド遅延で出力
AVDLモード : リファレンス信号に対して-10mμs~+40μsの信号を2ライン遅延で出力
インプットロックモード : 入力信号に対し2ライン遅延で出力
TBC回路 なし あり
オートモード : S/Nによりクランプ強度を自動設定
ハードモード : ハム状のノイズを抑制
ソフトモード : ミスクランプによる横引きノイズを抑制
ミドルモー ド : ハード/ソフトモードの中間の効果
機能/特性/オプション A/D周波数特性
100kHz~5.0MHz (±0.2dB以内)
5.0MHz~6.0MHz (+0.2dB~-0.5dB以内)
S/N特性
ランダム 60dB (p-p/rms)以上
ハム 60dB (p-p/rms)以上
TBC ON時A/D周波数特性
100kHz~1.0MHz (±0.2dB以内)
1.0MHz~2.0MHz(+0.2dB~-0.3dB以内)
TBC ON時S/N特性
ランダム50dB(p-p/rms)以上
ハム60dB (p-p/rms)以上
映像調整機能
ビデオゲイン調整 0~2倍
クロマゲイン調整 0~2倍
位相調整 -180~179度
セットアップ(Y)調整 ±200mV
ホワイトバランス(Cb)調整 ±200mV
ホワイトバランス(Cr)調整 ±200mV
Y/C分離機能選択
3次元Y/C分離、2次元Y/C分離、
櫛形Y/C分離、ユーザ設定
ビデオインデックス付加機能あり
占有スロット幅 1
消費電力 12W(+12V/1.0A) 20W(+12V/1.6A)
動作温度/動作湿度 0~40℃/40~90% (結露しないこと)
外形寸法 フロントユニット 114mm(W) x 15mm(H) x 340mm(D)
リアユニット 130mm(W) x 19mm(H) x 80mm(D)
質量 フロントユニット 450g / リアユニット 150g フロントユニット 660g / リアユニット 150g
実装フレーム MF730フレーム : 汎用14スロット、高さ3RU、480mm(W) x 132mm(H) x 500mm(D)
MF712フレーム : 汎用3スロット、高さ1RU、480mm(W) x44mm(H) x 500mm(D)
フレームオプション ①電源ユニット
730PS : MF730/opt フレーム用電源二重化対応
712PS : MF712 フレーム用電源二重化対応
②フレームコントローラ(下記いずれかをCPU/ALARM専用スロットに実装)
CPU700CF : PCコントロール、SNMPによるアラーム監視時にフレームに実装
ALARM700 : 接点によるアラーム監視時にフレームに実装
対応コントローラ
(対応 FWバージョン)
フレームコントローラ Ver.2.10以降 (2004年12月)
RC500/700 リモコン Ver.2.10以降 (2004年12月)
RCS700 PCコントロールソフトウエア(Windows XP, 7 対応)Ver.0.2.1.0以降(2005年1月)
  • 既存のフレームに追加実装する場合、ファームの更新が必要となる場合があります。
